春日電機 TN100 K マルチレール式端子台 ターミナルユニット (ワンタッチ) (DINレール) (38mm2) (130A) (6P入) NN

商品説明

製品情報

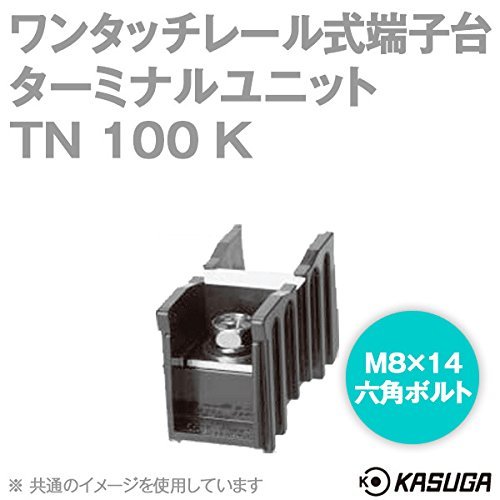

[型番] TN 100 K
[品名] ターミナルユニット
[絶縁電圧] 600V
[インパルス耐電圧] 6000V
[適合電線と最大電流(圧着接続の場合)]
　22mm^2 -90A
　(30mm^2 -110A)
　38mm^2 -130A
[端子ねじ] M8×14+六角ボルト
[締付トルク] 8-10N・m
[難燃グレード] UL94V-2
[1極あたりの概略質量] 90g

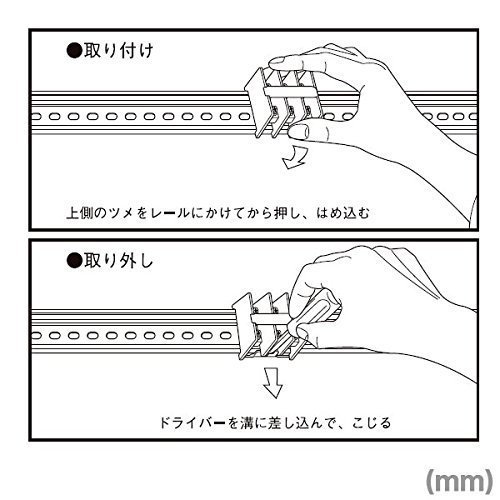

[適合レール] IEC35mm、IEC・C形兼用

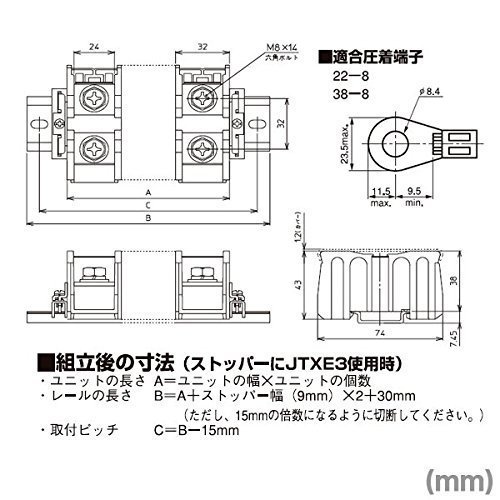

[適合圧着端子]
　22-8
　38-8
[個数] 6P入り
■■仕様
[使用周囲温度] －25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2500V 1分間
[準拠規格]
　JIS C8201-7-1
　NECA C2811(JIS C2811)
[材質] ポリカーボネート
