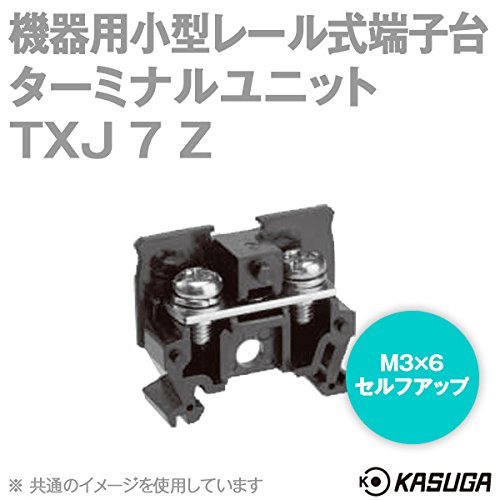

春日電機 TXJ 7 Z レール式端子台 ターミナルユニット (機器用小型レール式) (DINレール) (IEC15mm用) (1.25mm2) (10A) (60P入) NN
- メーカー
- 春日電機
- JAN
- TXJ-7-Z
- メーカー品番
- TXJ-7-Z
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品情報
[型番] TXJ 7 Z
[品名] ターミナルユニット
[絶縁電圧] 250V
[インパルス耐電圧] 4000V
[適合電線と最大電流(圧着接続の場合)]
0.75mm^2 -7A
1.25mm^2 -10A
[端子ねじ] M3×6±セルフアップ
[締付トルク] 0.6-0.9N・m
[難燃グレード] UL94V-2
[1極あたりの概略質量] 3g
[適合レール] IEC15mm
[適合圧着端子] 1.25-3
[個数] 60P入り
■■仕様
[使用周囲温度] －25～＋55℃（ただし、氷結または結露しないこと）
[相対湿度] 45～85％
[温度上昇] 導電金具の温度上昇値45℃以下
[絶縁抵抗] 各充電部相互間および各充電部と取り付け金属板の間 100MΩ以上
[商用周波耐電圧] 2000V 1分間
[準拠規格]
JIS C8201-7-1
NECA C2811(JIS C2811)
[材質] ポリカーボネート
特記事項
- DINレールにワンタッチで取付け取り外しが可能
- IEC15mm幅レールに対応した、小型で省スペースタイプの機器用端子台です。
- ターミナルユニットの追加取り付け・取り外しが簡単に行えます。
- RoHS指令に対応しています。
