【Mirai.2022】 汎用 ディーゼルエンジン キー スターター スイッチ コンバイン トラクター 農機 建機 交換用

商品説明

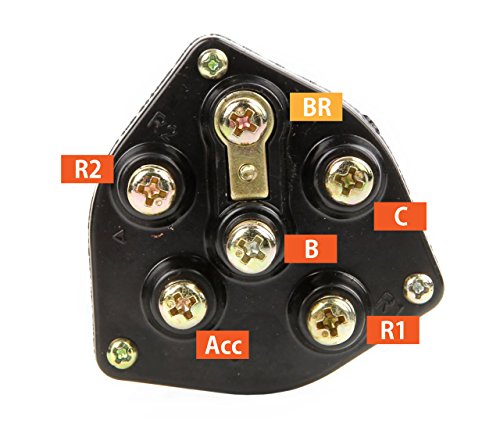

◆配線部説明◆
【B】メイン電源（バッテリー）を接続する中心部になります。ここと導通している【Br】は通常は配線しません。
【C】スタータモーターへの配線（キースイッチONよりさらに右に回した時のみ通電）
【R1】グロー（予熱）への配線部（キースイッチをOFF位置より左に回した時のみ通電。通常はこちらにグロー配線を接続します）
【Acc】アクセサリー配線部（キースイッチをONにした時に電源供給をします）
【R2】キースイッチONよりさらに右に回した時に、スタータモータ作動と同時にグローさせる場合に接続します。
