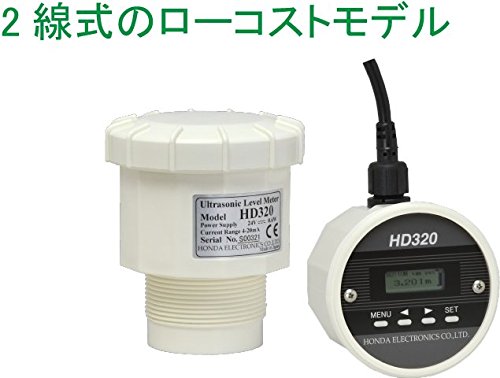

本多電子　超音波空中レベル計　HD320

商品説明

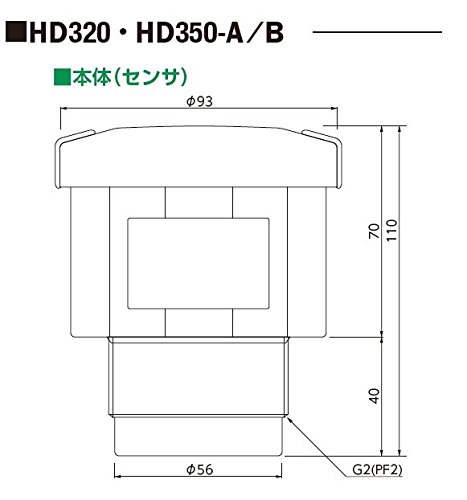

○用途 　タンク等の液体のレベル管理 　下水管内処理水レベル管理 　湖・沼・河川の水位レベル計測 ●2線式により、設置・配線・稼働コストの軽減が可能になりました。 　　2線式とは、電流出力信号からアンプ駆動用電力を得ることにより、電源配線を省略した信号伝送方式です。 ●マスク処理 　マニュアルでのマスク処理が可能です。 　センサ指向角内の障害物にマスク処理を行い、計測することができます。 型式 HD320 チャンネル数 1CH 周波数 50kHz 測定対象 液体 距離測定範囲 0.25～7.5m 分解能 1mm 精度 ±0.25%F.S.(±2.5cm) データ更新周期 10秒 センサ指向角 14°(-6dB)　/　10°（-3dB) 電源　電圧 DC24V 電源　消費電力 0.6W 表示 グラフィック液晶 4-20mA電流出力 分解能:12bit　／　(最大負荷抵抗　500Ω） 使用周囲温度 -20～70℃ 材質 PP（ポリプロピレン） 構造 IP65　相当　（フタ開け時：IP20　相当） 外形寸法 直径93x110mm 配線ケーブル長 10m 質量 350g 取付ネジ（旧JIS) G2(PF2) ※ 設置には、金属製のナットやフランジ等を使用しないでください。計測エラーの原因となります。 　　固定には樹脂製のナットやフランジ等をご使用ください。 超音波レベル計　センサ取付に関する注意 (1)障害物を避ける 　　超音波レベル計のセンサ指向角内に障害物のないように設置してください。 　　マスク処理を行うことで、計測することができます。 (2)水平に設置 　　超音波センサは、測定対象物に対して、センサ送受面が水平になるように取り付けてください。　 　　また、タンク中心部を避けて取り付けてください。 (3)複数台取り付けない 　　同一タンク内に複数の超音波レベル計を設置すると、相互干渉し正確に計測できません。 (4)/(5)波立ちや泡立ち部は避ける 　　液面に激しい波立ち、泡立ちがある場合、測定不能になることがあります。 　　※ 設置には、金属製のナットやフランジ等を使用しないでください。計測エラーの原因となります。 　　固定には樹脂製のナットやフランジ等をご使用ください。
