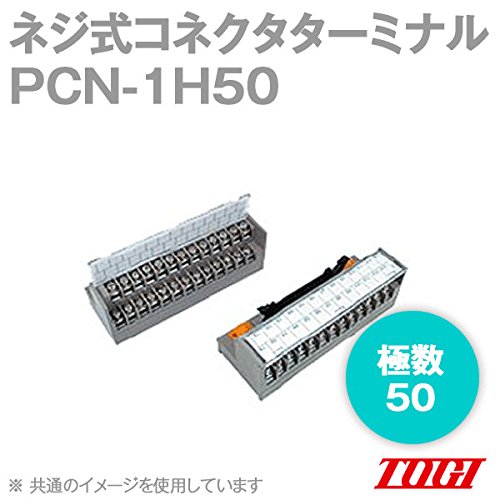

東洋技研(TOGI) PCN-1H50 ネジ式コネクタターミナル (ヒロセ電機 HIF3BA用) (Y型圧着端子) (50極) SN
- メーカー
- 東洋技研(TOGI)
- JAN
- PCN-1H50
- メーカー品番
- PCN-1H50
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
[種別] ネジ式コネクタターミナル
[形式] PCN-1H50
[結線方法] Y型圧着端子用
[基板タイプ及び
実装コネクタメーカー名] タイプ1 ヒロセ電機(株)
[極数] 50極
[実装コネクタ] HIF3BA-50PA-2.54DSA（71）
[適合ソケット] HIF3BA-50D-2.54R
[ストレインリリーフ] ソケットにセット
[規格認証] TUV、RoHA
[定格電圧] AC, DC 125V
[定格電流] 1A
[耐電圧] 600V1分間
[絶縁抵抗] 100MΩ以上（DC500Vメガにて）
[適合電線] 1.25mm2／MAX
[結線ビス] M3×9.5L
[標準締付トルク] 1.2N・m
[周囲温度] －15℃～＋60℃
特記事項
- 端子台とコネクタは基板上で接続されていますので誤配線の心配がありません。
- 端子番号とコネクタ番号は1対1で結線されているため、自由性のある回路設計が可能です。
- 新しいネジ方式の採用で作業性も一段と向上。フォーク型端子をご使用ならPCNシリーズが断然有利です。
- レールとの着脱もスッキリまとまったレバー方式。工具不要で取り外せますから本体背面に無駄なスペースもいりません。
- レール取付け、直接取付け兼用型です。
