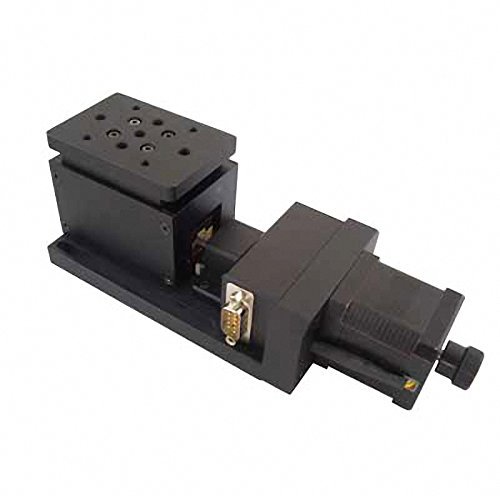

楓 Z軸昇降ステージ 電動昇降ステージ 光学計測 50mm*74mm
- メーカー
- 楓
- JAN
- 0782123494019
- メーカー品番
- JF-SJT-2
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
ブランド：楓
光学ステージ
移動量：10mm

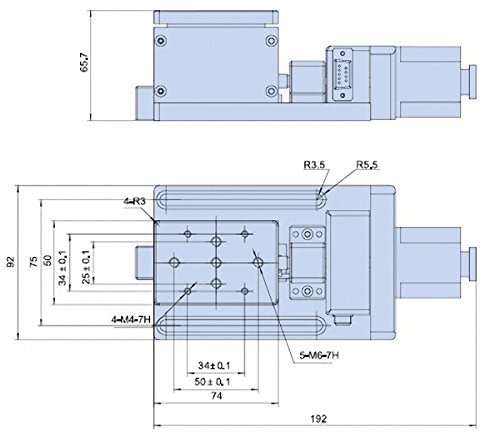

ステージ面：50mm*74mm
リニアガイド形式：クロスボールガイド
主要材料：アルミ合金
表面処理：陽極酸化黒
中心負荷：10kg
重量：1.5kg
最小調整量：約5μ(細分無し) 0.25μ(20細分)
速度：5mm/秒
繰り返し精度：7μ
ロストモーション：3μ
バックラッシュ：4μ
ステッピングモータ
電圧：2.8V
電流：1.68A
抵抗：1.65Ω
インダクタンス：4.1mH
最大静トルク：62Oz-in 4.4kg-cm
リード：4
ロータターンの慣性量：68g-cm
ステップ角:1.8°
ステップ角精度：±5%
抵抗精度：±10%
インダクタンス精度：±20%
温度上昇：80℃MAX
周囲温度：-10~50
絶縁抵抗：100MΩMin.500VDC
耐圧：500VAC
スピンドルラジアル振れ：0.06Max.(450g-load)
軸方向軸振れ：0.08Max.(450g-load)
絶縁レベル：ClassB130°
重量：0.35kg
長度：47mm
カスタム様の自動昇降ステージも提供可能、希望者は是非弊社に連絡お願いします
特注製品は15営業日以内出荷可能、この点について予めご了承ください
特記事項
- クロスローラーガイド利用、滑らかな動きを確保でき、大負荷、長寿命
- 任意に昇降可能な小型自動ステージ
- ステッピングモーターとワームは、高品質のフレキシブルカップリングで連接、同期トランスミッション、消偏性能優れ、大幅に偏心外乱やノイズを低減
- この精密テーブルはフラット使用、他のタイプのテーブルと一緒に使用することができます
- 三相モータとサーボモータに交換可能、オーダーメイド可能
