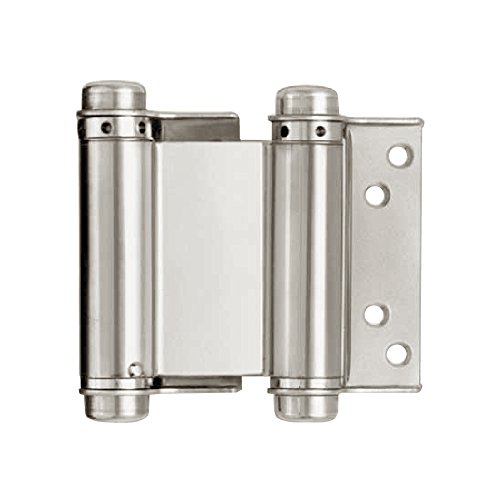

清水 OS 自由丁番 両開 76mm ステンレス製 2枚1組【品番：SH-13】

商品説明

扉を内・外に開けられます。扉は自力で閉じた状態に戻ります。【特長】手を使用出来ない場所で扉を、内側・外側への移動をした場合あい体で扉を押すことで扉を開く事が出来ます。体が扉から離れると扉は自力で閉じた状態まで戻ります。例えば食堂等の厨房と客室を間仕切る扉のように、厨房側へも客室側へも開き自力で閉じて間仕切りになるというような使用が出来ます。 【使用方法】・柱および扉の寸法が20mm以内であることを確認下さい。・柱の幅寸法が丁番の適合扉厚20mmより広い場合は、丁番の適合扉厚範囲内の補助板を柱に取付けて下さい。・調整穴に調整棒を差し込み、バネが働く方向へ回して調整ピンを抜いてから、丁番を柱と扉に皿タッピンねじで取付けて下さい。・付属の調整棒を使いバネを効かせ扉の作動を調整して下さい。・調整穴の位置が上側にある場合は、調整棒を調整穴に差し込み軸に対して右に回転させ、調整ピンの位置を移動させバネの力を調整します。・調整穴の位置が下側にある場合は、調整棒を調整穴に差し込み軸に対して左に回転させ、調整ピンの位置を移動させバネの力を調整します。・調整終了後キャップの緩みがないか確認して下さい。緩んでいる場合は上下のキャップを両手で締め付けて下さい。・取付け完了後、扉を開閉してバネの力をご確認下さい。変更する場合は再度調整を行って下さい。・各種ねじの緩みがないかご確認下さい。・バネの力を調整する際は必ず回転方向に従って調整して下さい。逆方向に回転させますと製品や扉の破損につながりますので絶対におやめ下さい。 ・調整ピンを外す場合、丁番
