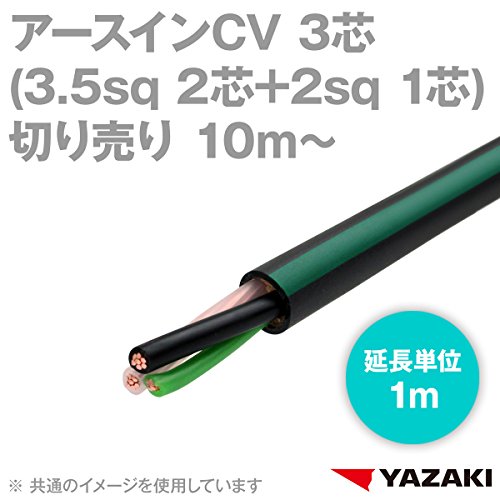

矢崎総業/YAZAKI アースインCV 3芯(3.5sq×2芯 + アース2sq×1芯) 600V耐圧 (10m～延長単位1ｍ) SD
- メーカー
- 矢崎総業(YAZAKI)
- JAN
- yk-ecv-21c-305sq
- メーカー品番
- yk-ecv-21c-305sq
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
●特徴

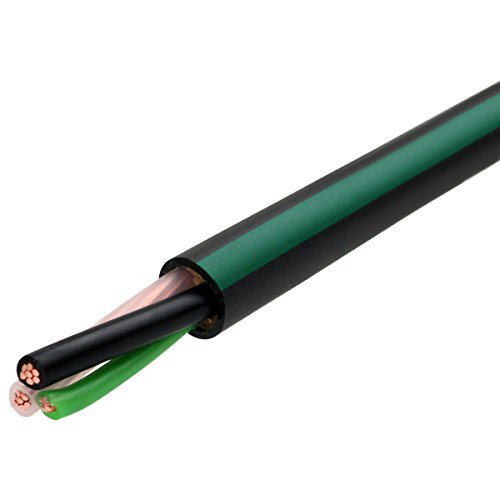

シースに緑ラインがあるため、識別が容易
アース線のサイズダウンでコンパクトかつ軽量
従来品に比べ、外径は約4-7％、質量は約8-15％ダウン
アース線を限定することで誤配線防止

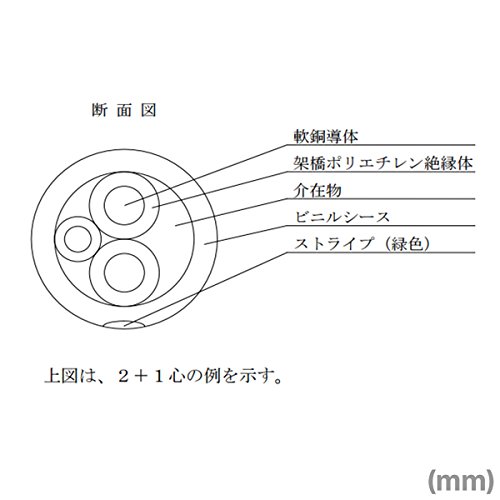

[構造] 構成順 / 項目 / 材料・構造 / 仕様
1 / 導体 / 円形より線,円形圧縮より線 / JIS C 3102に適合又はこれに準じた軟銅線を用いる
2 / 絶縁体 / 架橋ポリエチレン / 平均厚：付表の値の90％以上,最小厚：付表の値の80％以上
3 / 線心より合わせ / 絶縁線心を必要により適当な介在物と共により合わせ、粗巻き糸を施す。 / 撚り方法：SZより,線心識別：絶縁体色別,2+1心…黒,白(自然色)+緑(アース線),3+1心…黒,白(自然色),赤+緑(アース線)
4 / シース / ビニル(黒色)緑ライン入り / 平均厚：付表の値の90％以上, 最小厚：付表の値の85％以上
JIS C 3102 : 電気用軟銅線
適用規格 : JIS C 3605 (600Vポリエチレンケーブル)準拠
[線芯数×導体サイズ(mm^2)] 3 (2×3.5、1×2(G))
[導体]
構成 (本/mm) 7/0.8(2×3.5)、7/0.6(1×2(G))
外径 mm 2.4(2×3.5)、1.8(1×2(G))
[絶縁体厚さ(mm)] 0.8
[シース厚さ(mm)] 1.5
[仕上り外径 (参考)(mm)] 11.5
[参考]
概算質量 (kg/m) 0.17(1mの重さです)
標準条長(ｍ) 1000
[電気特性]
導体抵抗 (20℃)(Ω/km) 5.30(2×3.5)、9.42(1×2(G))
絶縁抵抗(MΩkm) 2500
試験電圧(Ｖ) 1500
特記事項
- この商品は10m以上からご購入が可能です。9ｍ以下はご注文を承ることができかねます。
- 商品価格は1mの単価ですので、ご注文の際、数量は必ず10以上をご入力ください。数量を1本の長さとして切断し、1m毎に延長できます。
- 11mを1本ご希望の場合は数量を11に、12mを1本ご希望の場合は数量を12にてご注文ください。
- この商品は切り売りですので、切断後のキャンセル・返品を承る事は出来ません。
- なお、1本の重さが20kgを超える場合は、倉庫またはメーカー直送となるため、他商品との同梱ができない場合がございます。
