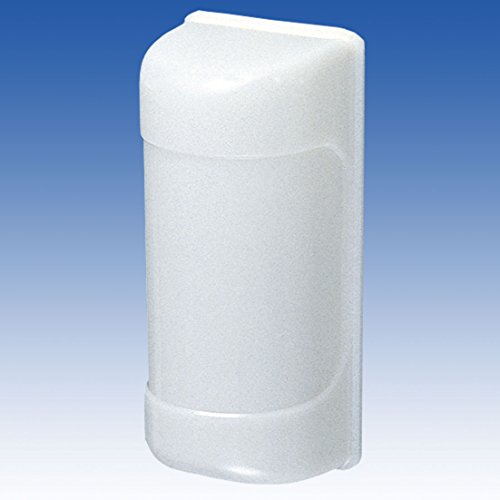

人感スイッチ MS-100A パッシブ型遠赤外線式 AC100Vタイプ TAKEX 竹中エンジニアリング 制御用システム機器
- メーカー
- 竹中エンジニアリング株式会社
- JAN
- MS-100A
- メーカー品番
- MS-100A
- メーカー希望小売価格
- ¥22,680
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明

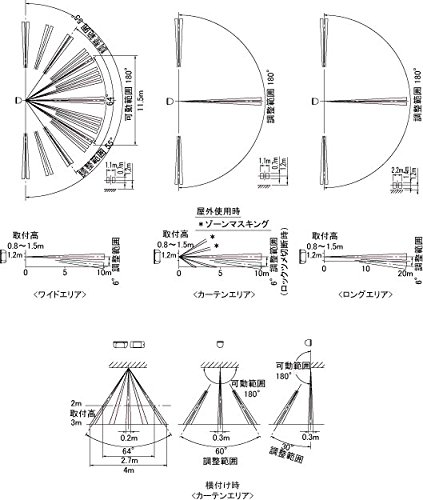

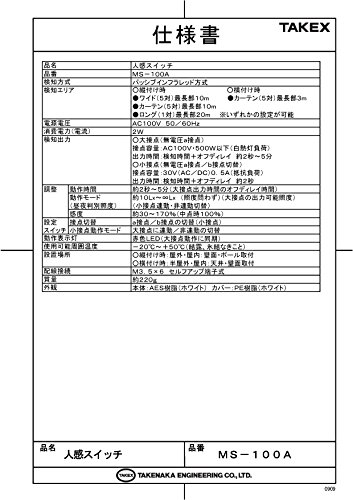

仕様 品番 MS-100A 検出方式 パッシブインフラレッド方式 検知エリア ○縦付け時 ●ワイド(5対)最長部10m ●カーテン(5対)最長部10m ●ロング(1対)最長部20m ○横付け時 ●カーテン(5対)最長部3m ※いずれかの設定が可能 電源電圧 AC100V 50/60Hz 消費電流/電力 2W 検知出力 ○大接点(無電圧1a) 接点容量:AC100V・500W以下(白熱灯負荷) 出力時間:検知時間+オフディレイ 約2秒〜5分 ○小接点(無電圧a接点/b接点切替) 接点容量:30V(AC/DC) 調整動作時間 約2秒〜5分(大接点出力時間のオフディレイ時間) 調整動作モード(昼夜判別照度) 約10Lx〜∞(照度問わず)(大接点の出力可能照度) (小接点連動・非連動切替) 調整感度 約30〜170%(中点時100%) スイッチ設定接点切替 a接点/b接点の切替(小接点) スイッチ設定小接点動作モード 大接点に連動/非連動の切替 動作表示灯 赤色LED(大接点動作に同期) 使用可能周囲温度 -20℃〜+50℃(結露、氷結なきこと) 配線接続 M3.5×6 セルフアップ端子式 質量 約220g 外観 本体:AES樹脂(ホワイト) カバー:PE樹脂(ホワイト)
特記事項

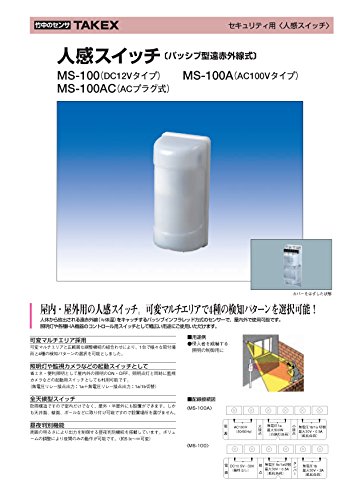

- 屋内・屋外用の人感スイッチ。可変マルチエリアで4種の検知パターンを選択可能! 人体から放出される遠赤外線(≒体温)をキャッチするパッシブインフラレッド方式のセンサーで、屋内外で使用可能です。 照明灯や各種HA機器のコントロール用スイッチとして幅広い用途にご使用いただけます。
- 可変マルチエリア採用 可変マルチエリアと広範囲な調整機能の組合わせにより、1台で様々な取付場所と4種の検知パターンの選択を可能としました。
- 照明灯や監視カメラなどの起動スイッチとして 省エネ・便利照明として屋内外の照明のON・OFF、照明点灯と同時に監視カメラなどの起動用スイッチとしても利用可能です。(無電圧リレー接点出力:1a+無電圧リレー接点出力:1a/1b切替)
- 全天候型スイッチ 防雨構造ですので室内だけでなく、屋外・半屋外にも設置ができます。しかも天井面、壁面、ポールなどに取り付け可能ですので設置場所を選びません。
- 昼夜判別機能 周囲の明るさにより出力を制御する昼夜判別機能を搭載しています。 夜間のみの動作が可能です。(約5 lx〜∞可変)
