ディーゼル エンジン 用 キー スイッチ 汎用タイプ 建機 農機 コンバイン トラクター スターター 修理 交換

商品説明

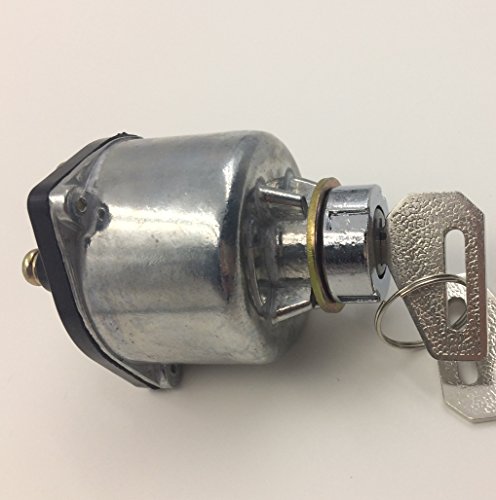

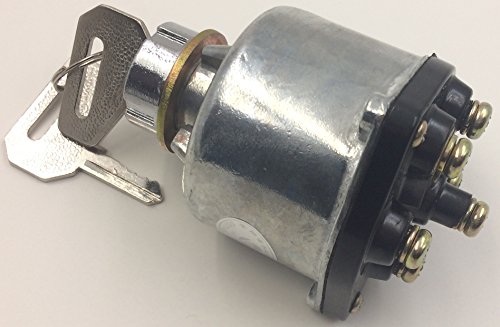

ディーゼル エンジン用 スターター キースイッチ

用途：農機、建機などディーゼル エンジン用 キースイッチ（汎用タイプ）

寸法：全長 約90mm 本体部の直径 約60mm

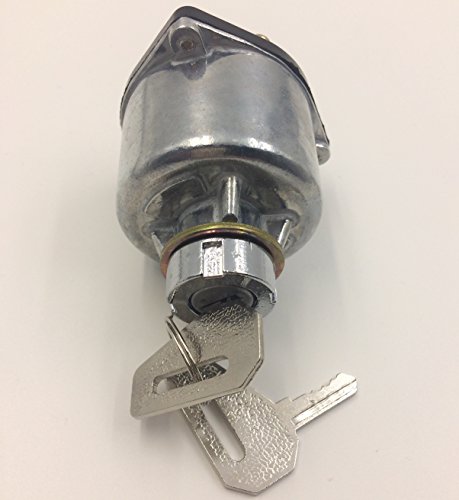

付属品：キー ２本

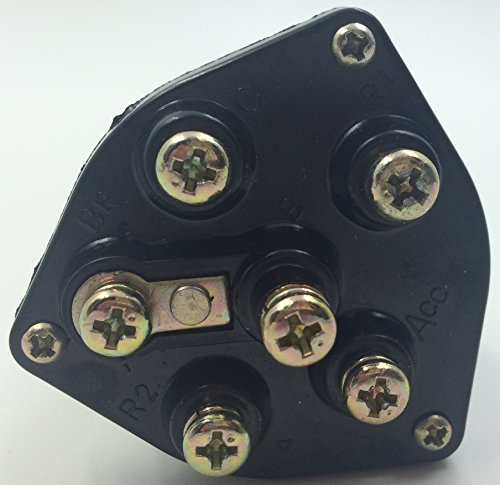

【配線説明】

Ｂ：メイン電源（バッテリー）へ接続
　　※Br は通常配線しない

C：スターターモーターへ接続（ＯＮ位置より右に回した時のみ通電）

R１：グロー（予熱）へ配線（ＯＮ位置より左に回した時のみ通電）

ACC：アクセサリーへ配線（ＯＮ位置で通電）

R２：ＯＮ位置より右に回した時にスタータモーター作動と同時にグローさせる場合に配線
