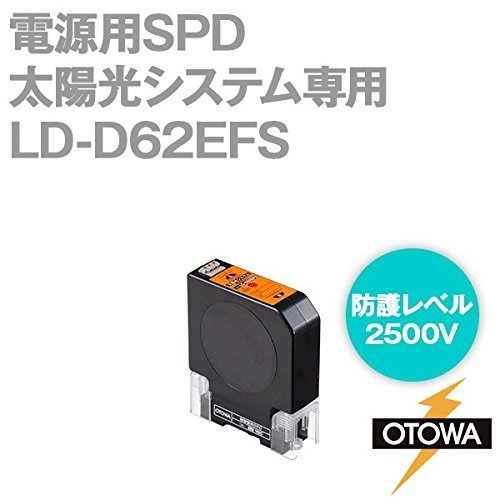

OTOWA LD-D62EFS 電源用SPD(避雷器) 太陽光システム専用 (660V DC) (2500V) (対地間) OT

商品説明

特性
[最大連続使用電圧 Uc] 660V DC
[公称放電電流(8/20μs) In] 対地間 25kA
[インパルス電流(10/350μs) Iimp] 対地間 25kA
[電圧防護レベル(注1) Up] 対地間 2500V以下
[動作開始電圧 (注2)] 900V以上
[使用温度範囲 T] －40℃～＋70℃
[外郭の保護等級(IPコード)] IP20
[使用電線範囲 (注3)] 8mm^2～22mm^2
JISでは直流用SPDの評価方法を規定していないため、JISの試験方法を基に直流にて評価
(注1)25kA(8/20μs)印加時
(注2)直流6mＡ印加時の動作開始電圧を示す。
(注3)推奨電線は14mm^2

劣化接点出力端子仕様
[最大使用電圧/電流] AC250V/0.5A DC125V/0.2A
[接点動作(c接点)] a接点(N.O－COM)…正常時：OFF　劣化時：ON
　　　　　　　　　　　　 b接点(N.C－COM)…正常時：ON　 劣化時：OFF
[使用可能電線] より線　0.75mm2 ～1.25mm(AWG19～AWG16)
　　　　　　　　　　 単線　φ0.4mm～φ1.2mm
[端子台] ネジ無し端子

絶縁抵抗判定表
[絶縁抵抗判定値(以下の場合良好)]500Vメガーで5MΩ以上且つ1000Vメガーで5MΩ以下
