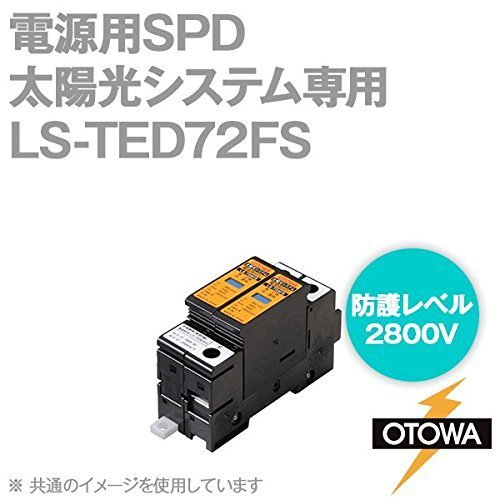

OTOWA LS-TED72FS 電源用SPD(避雷器) 太陽光システム専用 (750V DC) (2800V) (対地間) OT

商品説明

特性
[保護箇所] 対地間(L-E間)
[最大連続使用電圧 Uc] 750V DC
[公称放電電流(8/20μs) In] 20kA
[最大放電電流(8/20μs) Imax] 40kA
[電圧防護レベル(In 印加時) Up] 2800V以下
JISでは直流用SPDの評価方法を規定していないため、JISの試験方法を基に直流にて評価

仕様
[使用温度範囲T] －20℃～＋70℃
[外郭保護等級] IP20
[使用電線範囲] 5.5mm^2～14mm^2
[配線方法] 圧着端子(M5ネジ用)を使用
[端子ネジサイズ] 線路側・接地側ともにM5ネジ
[取付方法] DINレール取り付け
[質量(約)] 240g
劣化接点出力端子仕様
[最大使用電圧/電流] AC250V/1.5A DC110V/0.2A
[接点動作(c接点)] a接点(N.O－COM)…正常時：OFF　劣化時：ON
　　　　　　　　　　　　 b接点(N.C－COM)…正常時：ON　 劣化時：OFF
[使用可能電線] より線　0.75mm2 ～1.25mm(AWG19～AWG16)
　　　　　　　　　　 単線　φ0.4mm～φ1.2mm

信号回線用SPD
[接点回路電圧] 推奨SPD
[AC100V] LT-121
[AC200V] LT-122
[DC12V] SL-GV12J
[DC24V] SL-GV24J
[DC48V] SL-GV48J
[DC100V] LT-121
接点回路電圧に合わせたSPDをお選びください。

絶縁抵抗判定表
[使用絶縁抵抗計] 1000Vメガー
[絶縁抵抗判定値(範囲内は良好)] 0.5MΩ ～ 20MΩ
[銘板色] オレンジ
