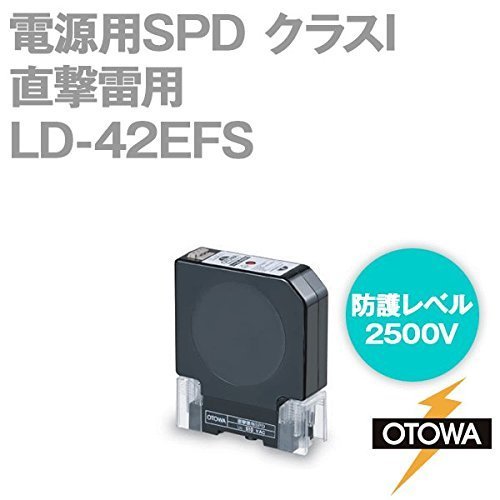

OTOWA LD-42EFS 電源用SPD(避雷器) 直撃雷用 (510V AC) (2500V) (対地間) OT

商品説明

特性
[最大連続使用電圧(50/60Hz) Uc] 510V AC
[公称放電電流(8/20μs) In] 対地間 25kA
[インパルス電流(10/350μs) Iimp] 対地間 25kA
[電圧防護レベル(注1) Up] 対地間 2500V以下
[動作開始電圧(注2)] 900V以上
[使用温度範囲T] －40℃～＋60℃
[外郭保護等級] IP20
[使用電線範囲(注3)] 8mm^2～22mm^2
注1)25kA(8/20μs)印加時
注2)直流6mA印加時の動作開始電圧を示す。
注3)推奨電線は14mm2

劣化接点出力端子仕様
[最大使用電圧/電流] AC250V/0.5A DC125V/0.2A
[接点動作(c接点)] a接点(N.O－COM)…正常時：OFF　劣化時：ON
　　　　　　　　　　　　 b接点(N.C－COM)…正常時：ON　 劣化時：OFF
[使用可能電線] より線　0.75mm2 ～1.25mm(AWG19～AWG16)
　　　　　　　　　　 単線　φ0.4mm～φ1.2mm
信号回線用SPD
[接点回路電圧] 推奨SPD
[AC100V] LT-121
[AC200V] LT-122
[DC12V] SL-GV12J
[DC24V] SL-GV24J
[DC48V] SL-GV48J
[DC100V] LT-121
劣化接点出力端子に信号線を配線して遠隔監視を行う場合、信号線から侵入する雷サージから御社の監視装置(劣化検出装置)を保護するために、信号線の監視装置直近に信号回線用SPDを設置してください。

絶縁抵抗判定表
[絶縁抵抗判定値(以下の場合良好)]500Vメガーで10MΩ以上且つ1000Vメガーで10MΩ以下
