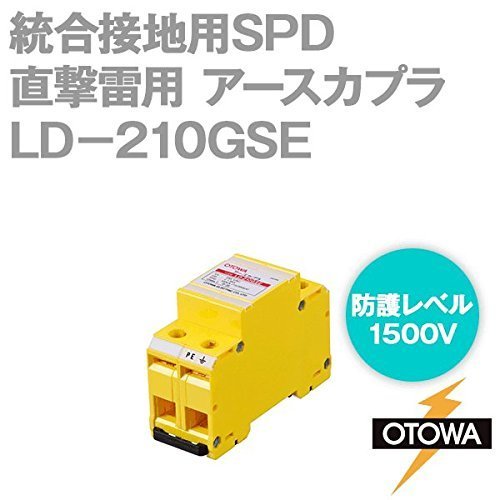

OTOWA LD-210GSE 直撃雷用 アースカプラ 統合接地用SPD(避雷器) (ギャップ式) (255V AC) (1500V) (対地間) OT

商品説明

特性
[最大連続使用電圧(50/60Hz) Uc] 255V AC
[公称直流放電開始電圧 Uagn] 対地間 700V 以上
[インパルス電流(10/350μs) Iimp] 対地間 100kA
[電圧防護レベル(1.2/50μs) Up] 対地間 1500V以下
[続流遮断定格電流] -
[使用温度範囲T] －40℃～＋85℃
[外郭の保護等級] IP20
[使用電線範囲(注1)] 8mm2～22mm2
[取付方法] DINレール取り付け
注1)推奨電流は14mm2以上
特性
[最大連続使用電圧(50/60Hz) Uc] 単相2線 130V， 250V AC
　　　　　　　　　　　　 　　　　　　　　　　単相3線 110V/220V AC
　　　　　　　　　　　　　　　　 　　　　　　三相3線 250V AC
[公称放電電流(8/20μs)In] 線間、対地間 5kA
[最大放電電流(8/20μs) Imax] 線間、対地間 10kA
[電圧防護レベル 注 1) Up] 線間 1300V以下
　　　　　　　　　　　　 　　　　　対地間 1500V以下
[動作開始電圧 注2)線　　間] 540V±10％
[使用温度範囲T] －20℃～＋50℃
[外郭の保護等級] IP20
[使用電線範囲(注1)] 8mm^2～22mm^2
[カウント表示] 2桁LED(最大254回まで識別可能)
[データ保持] 停電時でも停電前の動作回数の記録を保持
JIS C 5381-1に準拠した表示です。
注1)公称放電電流 lnを印加時の値。
注2)直流1mA印加時の動作開始電圧を示す。
注3)感電防止端子カバー取り付け状態による。

劣化接点出力端子仕様
[最大使用電圧/電流] AC250V/1.5A DC110V/0.2A
[接点動作(c接点)] a接点(N.O－COM)…正常時：OFF　劣化時：ON
