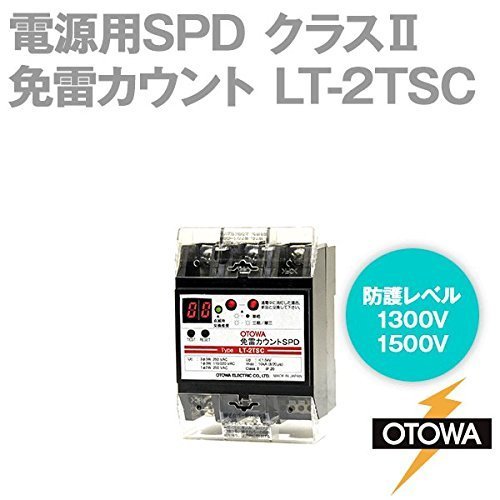

OTOWA LT-2TSC 電源用SPD(避雷器) 免雷カウント (110-250V AC) (線間1300V) (対地間1500V) OT

商品説明

特性
[最大連続使用電圧(50/60Hz) Uc] 単相2線 130V， 250V AC
　　　　　　　　　　　　　　　　　　　　　　 単相3線 110V/220V AC
　　　　　　　　　　　　　　　　　　　　　　 三相3線 250V AC
[公称放電電流(8/20μs)In] 線間、対地間 5kA
[最大放電電流(8/20μs) Imax] 線間、対地間 10kA
[電圧防護レベル 注 1) Up] 線間 1300V以下
　　　　　　　　　　　　　　　　　 対地間 1500V以下
[動作開始電圧 注2)線　　間] 540V±10％
[使用温度範囲T] －20℃～＋50℃
[外郭の保護等級] IP20
[使用電線範囲(注1)] 8mm^2 ～22mm^2
[カウント表示] 2桁LED(最大254回まで識別可能)
[データ保持] 停電時でも停電前の動作回数の記録を保持
　　　　　　　　 JIS C 5381-1に準拠した表示です。
注1)公称放電電流 lnを印加時の値。
注2)直流1mA印加時の動作開始電圧を示す。

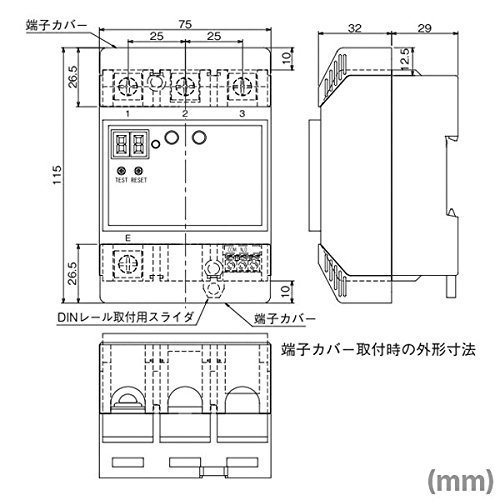

注3)感電防止端子カバー取り付け状態による。

劣化接点出力端子仕様
[最大使用電圧/電流] AC250V/1.5A DC110V/0.2A
[接点動作(c接点)] a接点(N.O－COM)…正常時：OFF　劣化時：ON [使用可能電線] より線　0.75mm2 ～1.25mm(AWG19～AWG16)
　　　　　　　　　　 単線　φ0.4mm～φ1.2mm

信号回線用SPD
[接点回路電圧] 推奨SPD
[AC100V] LT-121
[AC200V] LT-122
[DC12V] SL-GV12J
[DC24V] SL-GV24J
[DC48V] SL-GV48J
[DC100V] LT-121

絶縁抵抗判定表
[測定箇所] 1・2・3端子－E端子間
[絶縁抵抗判定値] 500Vメガーで10MΩ以下の場合交換
