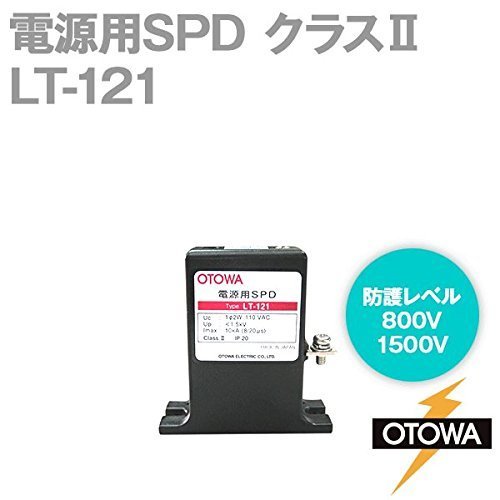

OTOWA LT-121 電源用SPD(避雷器) (最大連続使用電圧110V AC) (公称放電5kA) (最大放電10kA) OT

商品説明

特性
[最大連続使用電圧(50/60Hz) Uc] 単相2線 110V AC
[公称放電電流(8/20μs)In] 線間、対地間 5kA
[最大放電電流(8/20μs) Imax] 線間、対地間 10kA
[電圧防護レベル(注2)Up] 線間 800V以下
　　　　　　　　　　　　　　　　　対地間 1500V以下
[動作開始電圧(注3)] 線間 270V±10％
[使用温度範囲T] －20℃～＋50℃
[外郭の保護等級(注3)] IP20
[使用電線範囲(注1)] 2mm^2 ～5.5mm^2
[質量(約)] 70g
JIS C 5381-1に準拠した表示です。性能は従来品と同等。
(注1)従来表記方法ではサージ耐量 15kA(8/20μs)1回
(注2)公称放電電流 ln：5kA(8/20μs)印加時の値。
(注3)直流1mA印加時の動作開始電圧を示す。
※12年5月より540V±10％から変更

絶縁抵抗判定表
[測定箇所] L-E間、およびN-E間
[絶縁抵抗判定値] 500Vメガーで10MΩ以下の場合交換
