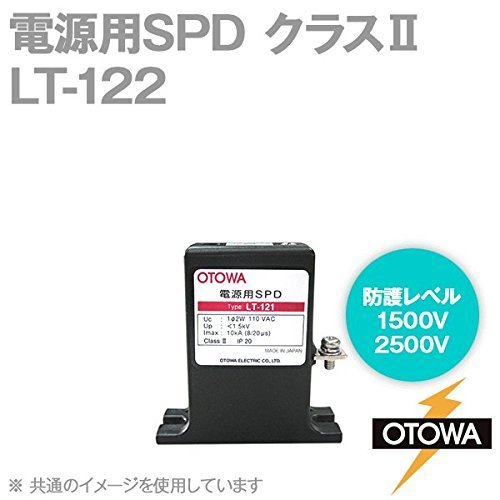

OTOWA LT-122 電源用SPD(避雷器) (最大連続使用電圧230V AC) (公称放電5kA) (最大放電10kA) OT
- メーカー
- 音羽電機工業
- JAN
- LT-122
- メーカー品番
- LT-122
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
特性
[最大連続使用電圧(50/60Hz) Uc] 単相2線 230V AC
[公称放電電流(8/20μs)In] 線間、対地間 5kA
[最大放電電流(8/20μs) Imax] 線間、対地間 10kA
[電圧防護レベル(注2)Up] 線間 1500V以下
対地間 2500V以下
[動作開始電圧(注3)] 線間 430V±10％※
[使用温度範囲T] －20℃～＋50℃
[外郭の保護等級(注3)] IP20
[使用電線範囲(注1)] 2mm^2 ～5.5mm^2
[質量(約)] 70g
JIS C 5381-1に準拠した表示です。性能は従来品と同等。
(注1)従来表記方法ではサージ耐量 15kA(8/20μs)1回
(注2)公称放電電流 ln：5kA(8/20μs)印加時の値。
(注3)直流1mA印加時の動作開始電圧を示す。
※12年5月より540V±10％から変更
絶縁抵抗判定表
[測定箇所] L-E間、およびN-E間
[絶縁抵抗判定値] 500Vメガーで10MΩ以下の場合交換
特記事項
- 国土交通省 公共建築工事標準仕様書、国土交通省 建築設備設計基準 適合品
- クラスII (JIS C 5381-1)対応
- 最大放電電流(Imax)は10kA(8/20μs)雷サージ、開閉サージから電源を保護
- コンパクトで、1台で単相2線回路の線間・対地間を保護
- 劣化時の安心機能付き(自動切り離し装置内蔵・SPD機能表示付き)
