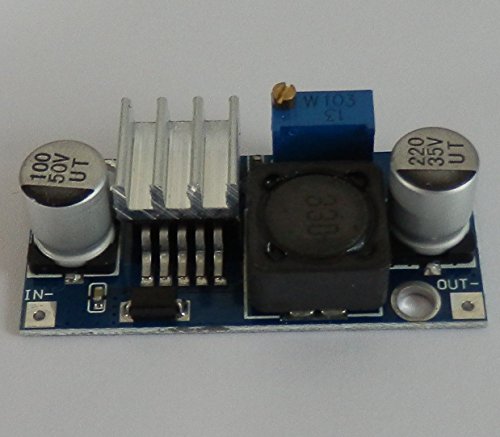

LM2596 降圧型 DC-DCコンバーター (3-40V)→(1.3-35V) 2A(Max3A) ヒートシンク付

商品説明

LM2596を使用した降圧型DC-DCコンバーターです。
DC12VからDC5Vを生成したり、DC24VからDC12Vを生成したりできます。

【仕様(海外出荷元提供のデータ)】※経験上、実際の製品の性能と異なる場合があります。参考程度にご参照ください。
Module property:Non-isolation buck
Rectification mode:Non-synchronous rectifier
Input voltage:3V-40V
Output voltage:1.3V-35V
Output current:Rated current is 2A,maximum 3A(Additional heatsink is required)
Conversion efficiency:92%( highest )
Switching frequency:65KHz
Output ripple:30mV( maximum )
Load regulation:±0.5%
Voltage regulation:± 2.5%
Work temperature:-Minus 40 degrees - 85 degrees
dimension:43mm*21mm*14mm(L*W*G)

【ご注意】

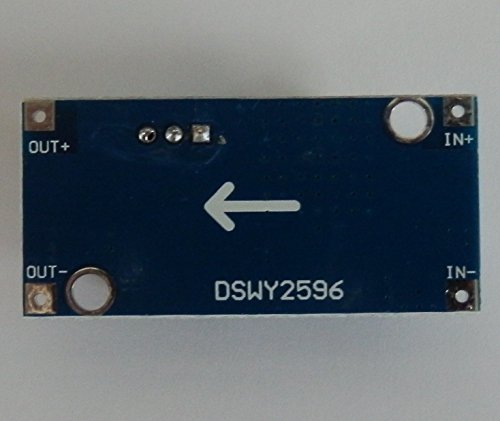

・基板裏面に「DSWY2596」の印刷が入ったバージョンです。
・動作確認用のLEDが付いていないバージョンなので、LED用としての余計な電流を消費しません。

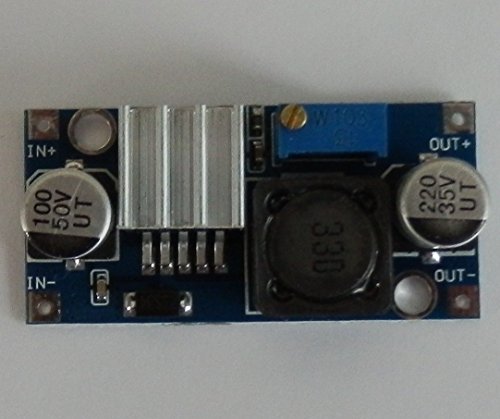

・出力側の電解コンデンサの耐圧が35Vです。35Vに近い出力で使用する場合には、コンデンサを交換してください。
・入力電圧は出力電圧より数V高い必要があります。(詳しくは使用ICのデータシートでご確認ください。)
・バルク品のため、パッケージや説明書・データーシートは付属しておりません。
・海外生産品の為、若干の汚れ、傷などがあります。
・使用方法などのサポートはありません。
・出力電流オーバー、配線のショートなど十分にご注意ください。
・電気的知識を必要とする商品です。十分にテストを行ない、自己責任でご利用くださいませ。
