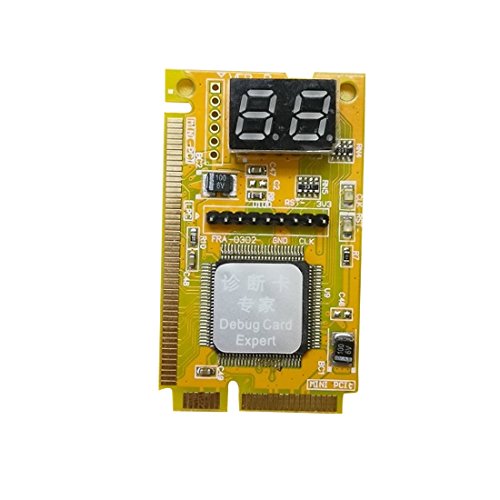

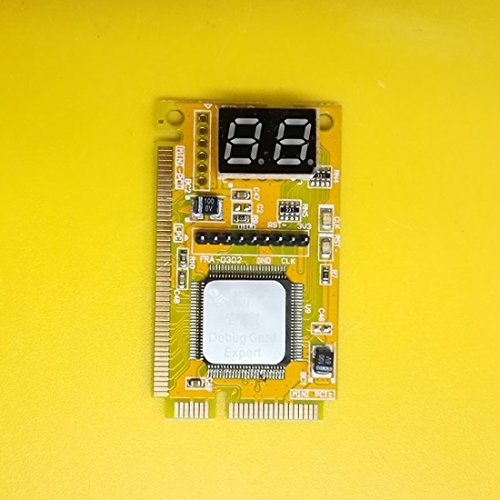

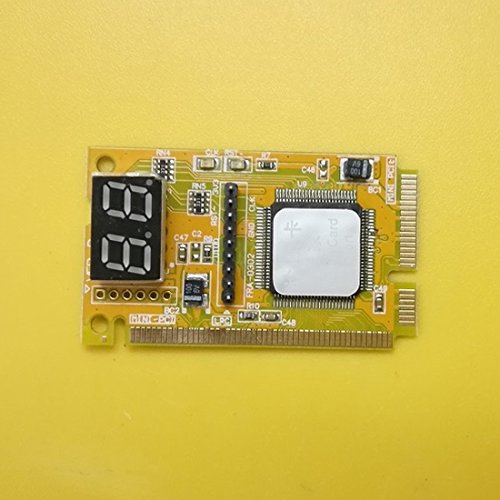

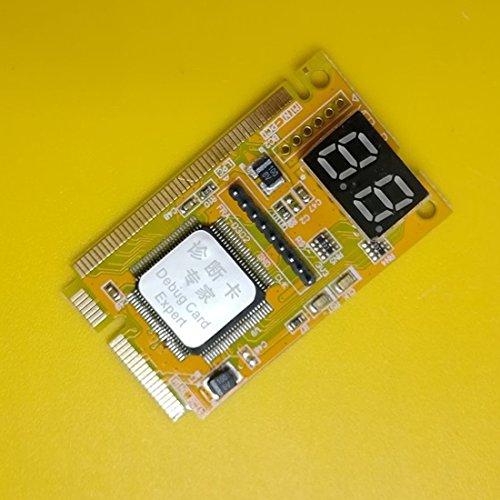

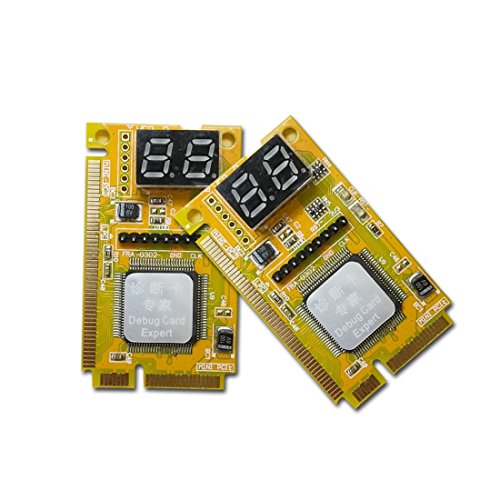

3in1 Mini PCI-E Express / PCI / LPCテスタ 診断アダプタ 2桁アナライザ

商品説明

アイテムタイプ：pci
インタフェース：ミニPCI、ミニPCI-E、LPC
ラップトップに適しています

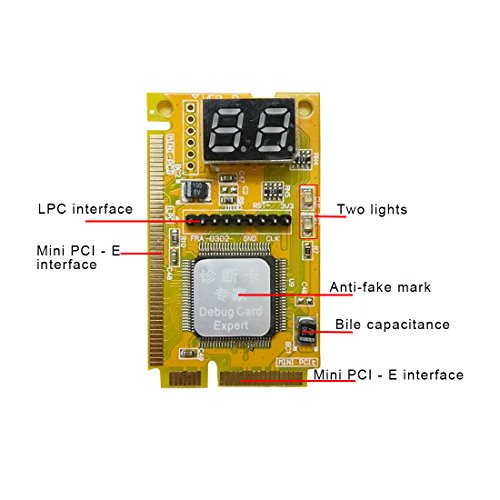

ミニPCI、ミニPCI-E、LPCバスインタフェースをサポート
ノートパソコンのマザーボードは、作業中に一連のフォルトコードを出力します。
障害のあるカードはこれらのフォルトコードを受け取ります。
ユーザーは、フォルトコードを通じてマザーボードのフォルトを判断することができます。
普遍的なメモです。
RSTインジケータが消灯していれば、CLKインジケータは点滅せず、診断カードのコードは "00" "となります。
カードがクロック信号を受信せず、動作できないことを示しています。
マザーボードが診断カードのミニPCI-Eインターフェイスをサポートしていない可能性があります。
テストにはLPCインターフェースまたはミニPCIインターフェースを使用してください。
RSTインジケータが消灯し、CLKインジケータが点滅し、診断カードのコードが "" 00 ""になります。
これは、RSTとクロック信号が正常であることを示しています。
バスインジケーターを確認してください。
右側のデジタルチューブの右下隅がオンの場合、診断カードはミニPCI-EまたはLPCバス状態になっています。
左側の左下隅がオンの場合、診断カードがミニPCIバス状態であることを示します。
通常、マザーボードにはインターフェイスに対応するスロットはありません。
したがって、ユーザーは、フライングラインを介してマザーボードにインターフェイスを接続する必要があります。
一般に、便宜上、ユーザーはマザーボード上のフライングラインを介して診断カードをLPCインターフェースBIOSに接続することをお勧めします。
PCIスロットにPCI-Eを挿入しないでください。
パッケージには次のものが含まれます：1 x診断カード1x手動ユーザー
