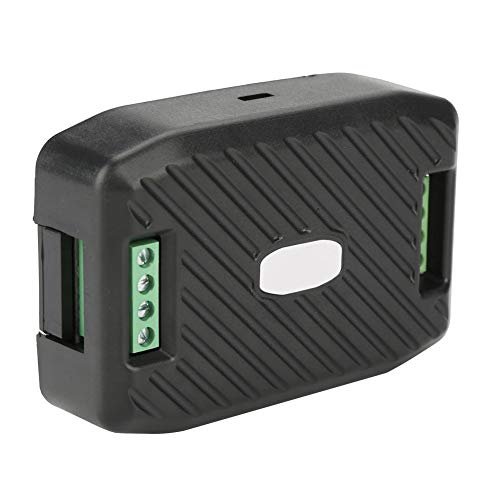

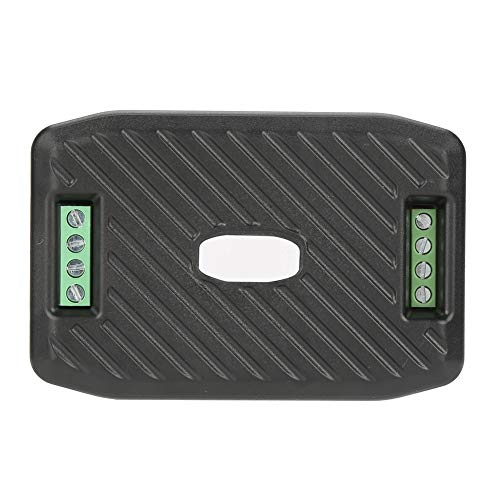

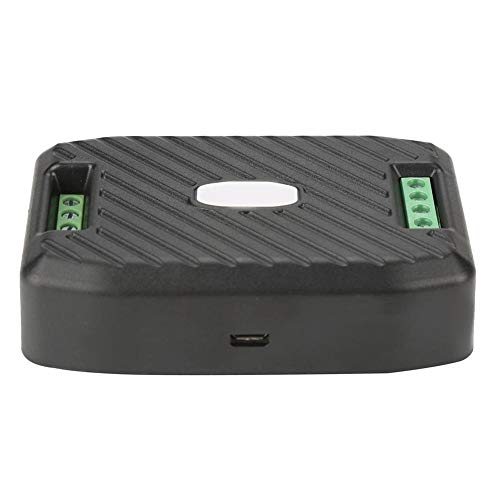

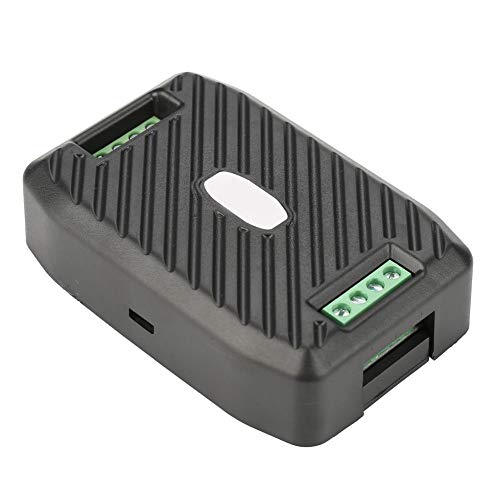

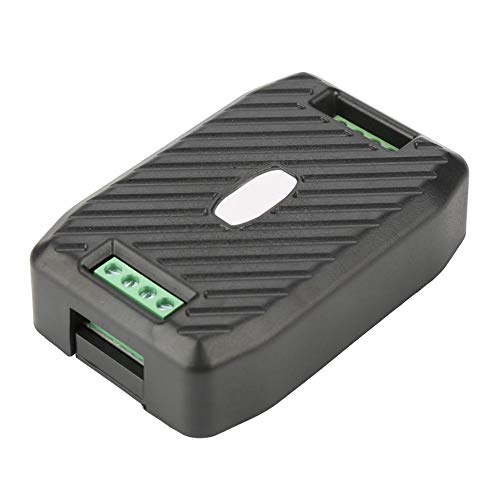

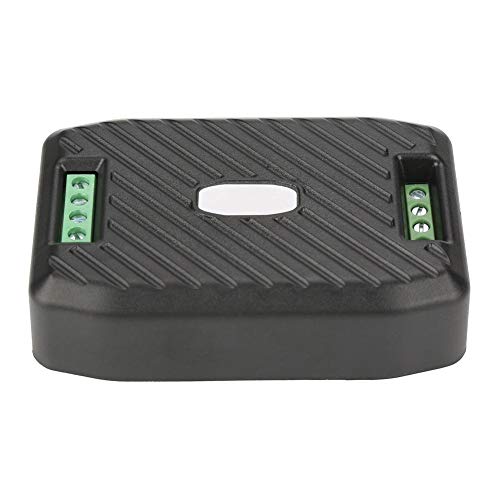

Akozon PEACEFAIR PZEM-003 DC電圧電流周波数電力消費電力メータ通信モジュール(PZEM-003)
- メーカー
- Akozon
- JAN
- 0798382759547
- メーカー品番
- Akozonhf6cw4y528-01
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
仕様：
ブランド：PEACEFAIR
モデル：PZEM-003
電圧：
測定範囲：0.05〜300V（試験電圧が<7Vの場合、独立電源モードを使用してください）
分解能：0.01V
測定精度：1％電流：
測定範囲：0.01~10A
分解能：0.01A
測定精度：1％電力：
測定範囲：0.1~3kW
分解能：0.1W
測定精度：1％エネルギー消費量：
測定範囲：0-9999kWh
分解能：1Wh
測定精度：1％
リセットエネルギー：ソフトウェアを使用してリセット
過電圧警報：
デフォルトの高電圧スレッショルド：300V
デフォルトの低電圧スレッショルド：7V
通信インタフェース：RS485インタフェース
作業温度：-20〜60℃
製品サイズ： 9 * 6 * 2.3cm / 3.5 * 2.4 * 0.9インチ
重量：約。 72g〜92g / 2.5oz〜3.2oz
説明分解能電圧値1LSBは0.01Vに対応電流値1LSBは0.01Aに対応電力値下位16ビット1LSBは0.1Wに対応電力値上位16ビットエネルギー値下位16ビット1LSBは1Whに対応エネルギー値上位16ビット高電圧アラームステータス0xFFFFアラーム、0x0000はアラームではありません低電圧アラームステータス0xFFFFはアラーム、0x0000はアラームではありません
レジスタアドレス説明分解能0x0000高電圧アラームスレッショルド（5〜350V）、
デフォルトは300V 1LSBは0.01Vに対応します。
0x0001低電圧アラームスレッショルド（1〜350V）
デフォルトは7V 1LSBは0.01Vに対応0x0002 ModbusRTUアドレス範囲は 0x0001〜0x00F7
オプションキット：
＃1 1 x DC消費メーター
＃2 1 x DC消費メーター 1 x RS485 / USBケーブル
ご注意：

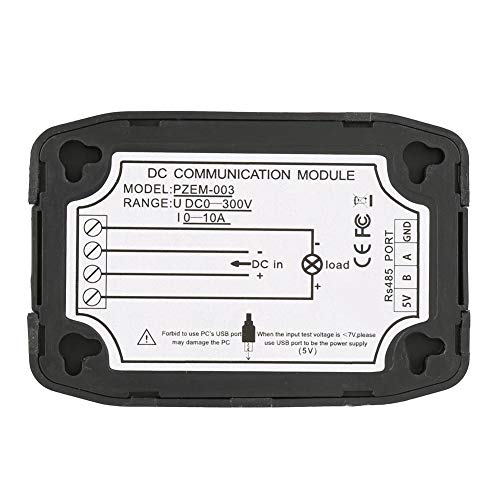

RS485インターフェイスはパッシブ出力ですが、外部に5Vの電源を接続し、外部電源を100mA以上にする必要があります。入力テスト電圧が7V未満の場合、USBポートを介して5Vの独立した仕事電圧を供給する必要があります。 USBポートを使用してPCを独立電源にしないでください。そうしないと、PCが損傷する可能性があります。
特記事項

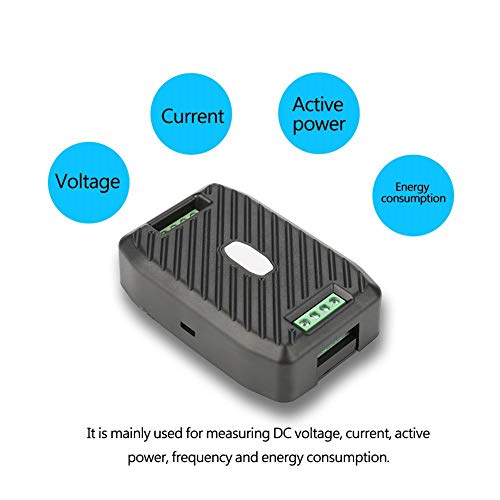

- 【多機能】主に直流電圧、電流、有効電力、周波数、エネルギー消費量の測定に使用します。モジュールには表示機能がありません。データはRS485インターフェースを介して読み込まれます
- 【投入電力】シャントが内蔵されており、現在の計測レンジは0.01-10Aです。 RS485インターフェイスはパッシブ出力です。外部接続には5V電源が必要で、外部電源は> 100mA

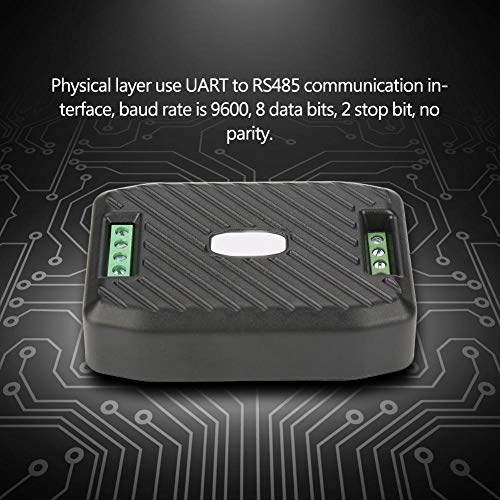

- 【UART to RS485インタフェース】物理層はUART to RS485通信インターフェースを使用し、ボーレートは9600,8データビット、2ストップビット、パリティなしです。入力テスト電圧が7V未満の場合、USBポートを介して5Vの独立した仕事電圧を供給する必要があります。あなたのPCを独立した電源にするために、USBポートを使用しないでください。
- 【ModbusRTUプロトコル】アプリケーション層は、ModbusRTUプロトコルを使用して通信します。0x03,0x04,0x06,0x41,0x42などの機能コードのみをサポートしています。ソフトウェアを介して通信する場合、コンピュータ上に6つの測定パラメータを表示できます。バイヤー自身のマイクロコントローラーと通信することもできます（バイヤーは自分でプログラムする必要があります）
- 【幅広い使用】電圧閾値は、測定された電圧が閾値を超えたときに高電圧と低電圧の閾値に分割して設定することができる。高精度、より良い互換性は、それが広く使用するようになります
