Akozon 6022BL PC USBオシロスコープ 20MHz帯域幅48MSa / s 1Mメモリ深度2デジタル 16ロジックCHロジックアナライザ
- メーカー
- Akozon
- JAN
- 0792117106392
- メーカー品番
- Akozonegchr8tz4m
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
仕様：
モデル：6022BL
オシロスコープの機能
帯域幅：20MHz
チャンネル：2（デジタル）+16（ロジック）
サンプルレート：48MSa / s
メモリの深さ：1M
立上り時間：17.5ns
タイムベース精度：±50ppm
タイムベースの範囲：4ns / div-1h / div（ステップby1-2-4）
入力インピーダンス：1MΩ25pF
入力感度：20mV / div-5V / div
垂直解像度：8ビット
垂直位置範囲：
20mV〜5V / div x1プローブ; 200mV〜50V / div x10プローブ;
2V〜500V / div x100プローブ; 20V〜5KV / div x1000プローブ
DC精度：3％
帯域幅制限：20MHz
トリガタイプ：エッジ、オルタナティブ
トリガソース：CH1、CH2
数学：+、 - 、x、/、FFT、反転
カーソル測定
クロス、トレース、横長、縦長
自動測定：Vpp、Vamp、Vmax、Vmin、Vtop、Vmid、Vbase、Vavg、Vrms、Vcrms、Preshoot、オーバーシュート、周波数、周期、立ち上がり時間、立ち下がり時間、正の幅、負の幅、デューティサイクル
ロジックアナライザの機能
チャンネル：16
マックスインピーダンス：1MΩ（C = 7.5pF）
マックス電圧：0V〜5.5V
マックスサンプル：48M
帯域幅：10MHz
対応入力：TTL、LVTTL、CMOS
メモリ深度：1M / CH
一般的な機能
電源：USBポート

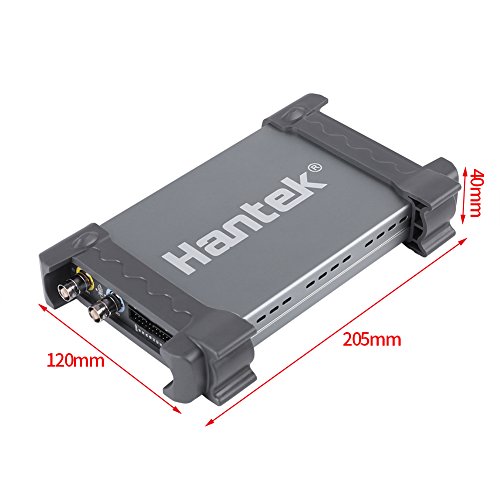

寸法：205mm x 120mm x 40mm
標準プローブ：2個のプローブをサポート

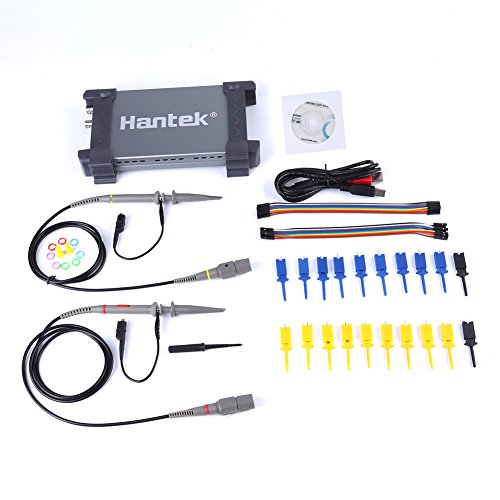

パッケージに含まれるもの：
1 * 6022BLオシロスコープ

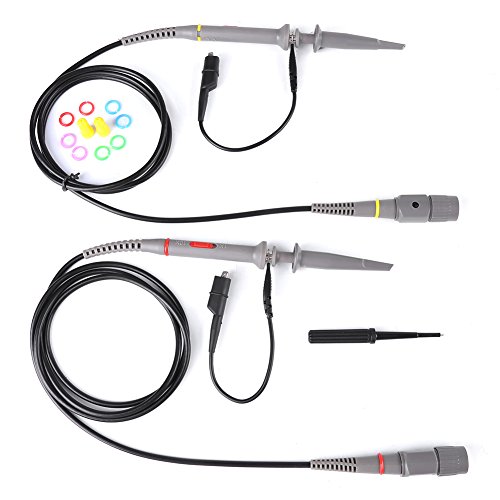

2 *オシロスコーププローブ
1 * USBケーブル

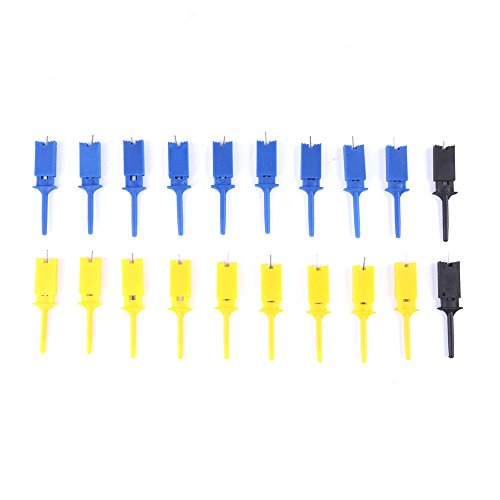

1 *ジャンパクリップセット

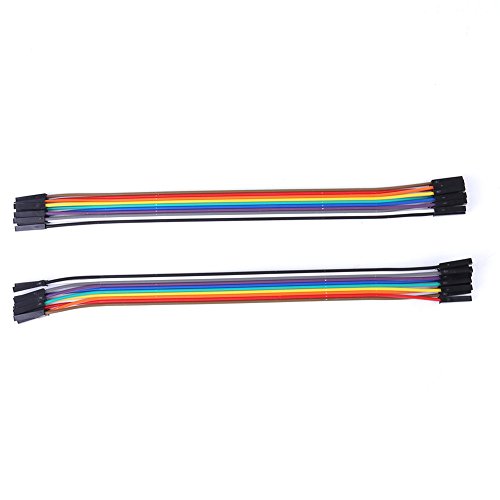

2 *ジャンパーケーブル
1 * CD
8 *カラーサークル
2 *プローブキャップ
特記事項

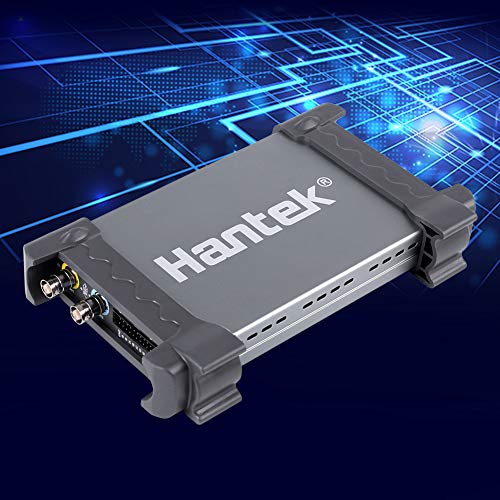

- 【優れた工業デザインと2（デジタル）+16（ロジック）チャンネル】USBデュアルチャンネルオシロスコープ16CHロジックアナライザーは、アルミニウム合金表面、コンパクトで美しい外観、良好な耐熱性、それは16チャンネルのロジックアナライザ、2チャンネルのオシロスコープです。軽量で持ち運び可能なサイズで、さまざまな場所での使用に適しています。
- 【多機能】20種類以上の測定機能、輝度調整、反転、加減算、乗算、除算、X-Yプロット、FFT周波数スペクトラム解析機能を備えたPC USBオシロスコープ。波形データは時間、電圧に応じてExcel、JPG / BMPに出力できます。

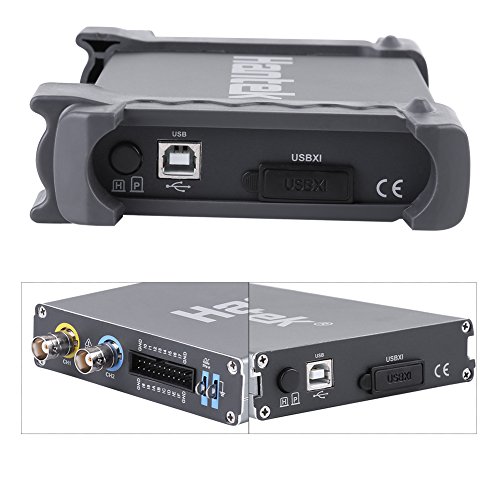

- 【操作が簡単】バーチャルオシロスコープ、標準USB XITMインターフェース、ラップトップに直接接続 - 標準USB XITMインターフェース、USB XITMハウジングに簡単に挿入してコンビネーション機器を構成。ラップトップに直接接続し、操作しやすく、使いやすく、費用効果が高く、多機能です。診断ツールのための高品質で実用的なPC USBオシロスコープ20MHz。二次開発を提供します。
- 【高性能】ほとんどの計測器は、多種の計測器を置き換えることができる、幅広い設計と最大電圧/電流利用率を備えています。これは経済的で高性能です.20MHz帯域幅と48MS / sリアルタイムサンプルレート1M / CHメモリの深さ - 測定要件を満たすことができる20MHzの帯域幅です。 1M / CHメモリの深さで48MS /秒、電圧測定結果をリアルタイムで表示し、オペレータに最新のデータを提供することができます。
- 【幅広い応用】オペレーティングシステムとパッケージ/アフターサービス - Windows8、Windows 7、Windows NT、Windows 2000、Windows XP、VISTAで動作します。ほとんどの人のニーズを満たす。学校の学生は、オシロスコープを使用して、実験中にさまざまなタイプの線パターンを体験します。プロフェッショナルは、車両、家電製品およびその他の機器、およびその他のDIYのメンテナンスを完了するためにオシロスコープを使用することができます。オシロスコープを使用して電子工学の開発を行うことができます。科学者は科学技術革新にオシロスコープを使用することができます。
