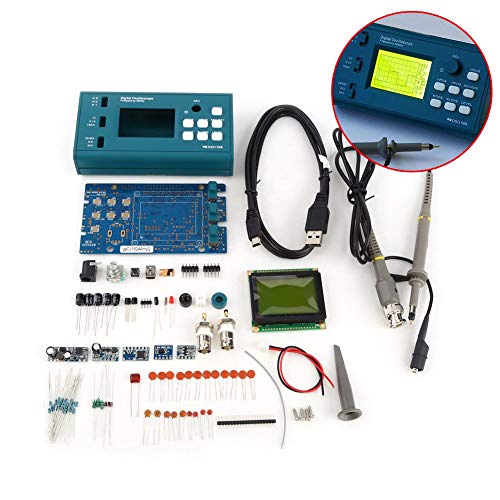

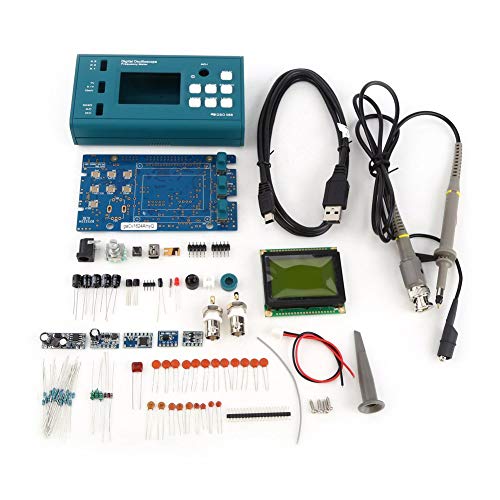

Akozon デジタルストレージスコープ DIYキット 分解部 LCD 20MHzプローブ ティーチングセット
- メーカー
- Akozon
- JAN
- 0792117104718
- メーカー品番
- Akozona3rf12begw
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
仕様：
チャンネル：1
アナログ帯域幅：0-3MHz
マックスリアルタイムサンプリングレート：2Msps
マックス同等の時間サンプリングレート：20MSa / s
タイムベース範囲：0.5us-10min
マックス入力電圧：50Vpk（1：1プローブ）と400Vpk（10：1プローブ）
垂直感度：100mV / Div-5V / Div
垂直解像度：8ビット
レコード長：256/512/1024ポイント（変更可能）
入力カップリング：DC / AC
入力インピーダンス：1Mオーム
波形保存/呼び出し：1グループ
スクリーン・グラフィック送信：はい
テスト信号ソース：5V 1Hz - 4MHZ（可変）
トリガーモード：自動/標準/シングル
トリガの種類：立ち上がりエッジ/立ち下がりエッジ
トリガ電圧レベル変更可能範囲：-4〜+4
トリガ位置の範囲：1％〜100％（変更可能）
コンピュータ（仮想）オシロスコープ：はい
測定範囲：5MHz
感度：0.2Vpp
FFT長さ：256/512/1024ポイント（変更可能）
FFTサンプリングレート：1Sa / s-2MSa / s

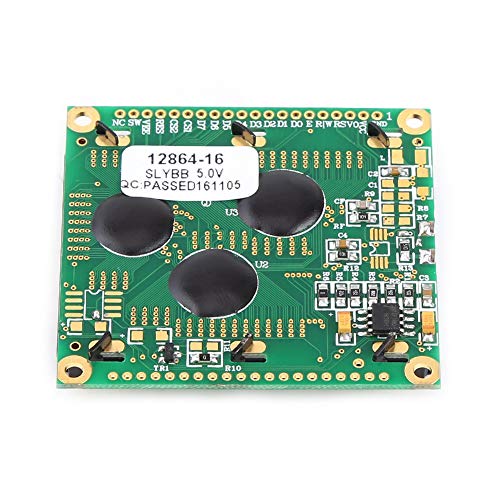

ディスプレイ：バックライト付きLCD
電源：USB / 3.7Vリチウムイオンバッテリー（別売）
制御インタフェース：導電性接着剤スイッチ+選択符号化スイッチ

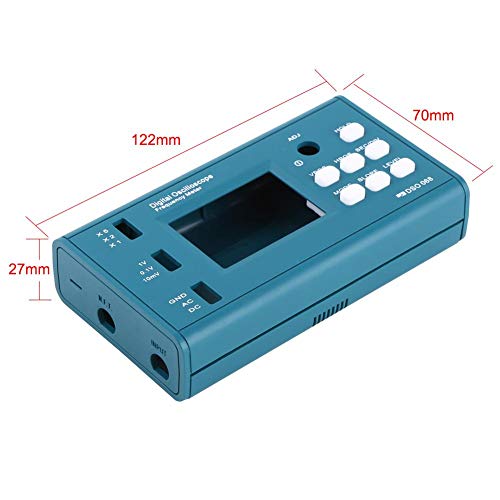

シェルサイズ：122 x 70 x 27mm / 4.8 x 2.75 x 1.06 "
パッケージに含まれるもの：

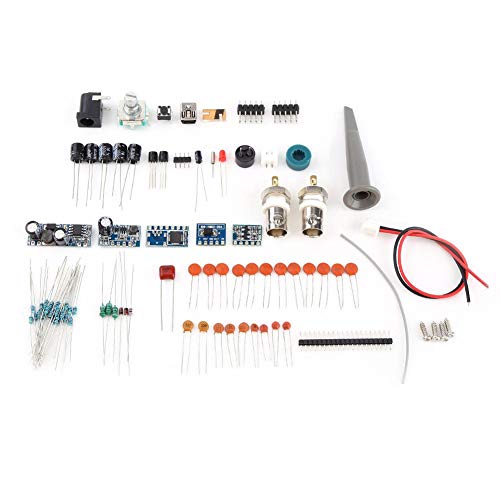

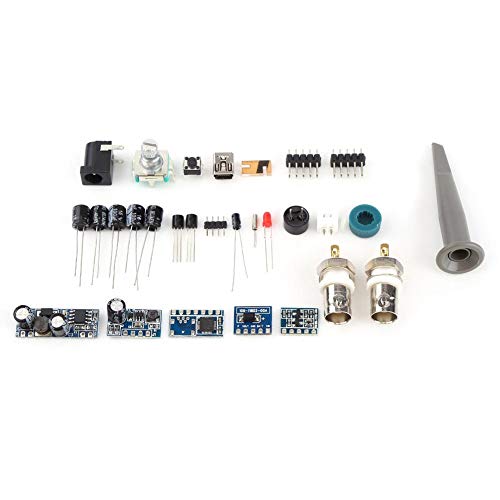

1 xオシロスコープセット（分解部品）
ご注意：
このキットには電子的な知識と能力が必要です。組み立てと使用の方法を理解してください。
特記事項
- 【便利で実用的】DSO 068 DIYキットは、集積回路とは別に、他の多くの部品がピンに採用されているため、組立スキルの要件を緩和し、同時にユーザーの関与を深めることができます。最も重要なことは、ユーザーが自分のプロジェクトをテスト、変更、実験、さらには設計することができるということです。これは、より楽しいことを意味します！これは、20MHzの標準プローブを含むデジタルストレージオシロスコープのDIY部品の完全版です.ソフトウェアと協力して、オシロスコープの機能と実用性を大幅に改善するPCスクリーンディスプレイを備えた仮想オシロスコープを形成することができます。
- 【実用的なツール】DSO 068は、トレーニング用のキットではなく、日々の実用的なツールです。これは、DSO 062キットのベースで設計され、ハードウェアとファームウェアの多くの機能拡張を備えています。オシロスコープ回路全体の理解の難しさを軽減するために、一部の機能回路にモジュラー設計が採用されています。ハードウェアを追加することなくプログラム（ブートローダ）とUSBインタフェースを使用することで、オシロスコープの性能を向上させるだけでなく、多機能のSCM実験ボードにもなります。
- 【完璧な改善】帯域幅、感度、記録長の改善など、機能と性能が向上しています。高感度（10mV / div）。広いアナログ帯域幅（3MHz）。より大きなキャプチャバッファ（1024ポイント）。インジケータ付き可変トリガ位置（1％〜100％）。周波数と振幅が可変の試験信号発生器。 USB接続。取得した生データをCSVファイルとしてアップロードします。 USBスコープおよびデータロガーとして動作*ビルトイン周波数メーターで高感度（0.2Vpp）。バッテリー/ USB電源。
- 【多機能】キャプチャした波形をEEPROMに保存し、停電後に呼び出すことができます。画面をビットマップファイルとしてアップロードします。波形をCSVファイルとしてアップロードします。データ転送とファームウェアアップグレードのためのUSB接続。迅速なパラメータ設定のためのロータリーエンコーダ。完全にエンクロージャ：ファームウェア113-06801-040のように完全に実装されていない機能）。明確にマークされた電気回路図、詳細なグラフィック製造図、材料の完全なリストを含む詳細なイラストの材料があり、製造の成功率を向上させるフォールト・エリミネーション法をクリアしています。
- 【操作が簡単】DSO 068の操作は、シリコン押ボタンやロータリーエンコーダにより一層簡単に行えます。パラメータの設定は簡単、簡単、迅速です。モードスイッチとユーティリティはメニューによって駆動されます。操作がより直感的、高速、信頼性の高いインターフェイス仕様であるように、 "導電性接着ボタン+ロータリーエンコーダスイッチ"の組み合わせの使用は、明確で組織化されたメニューを介して実装されています。特に教育用に適しています。それは大学生のための素晴らしいツールです。
