Akozonデジタル ポータブルオシロスコープ6074BD 4チャンネルアナライザ70MHz帯域幅1GSa / sリアルタイムサンプリングデジタル ストレージ オシロスコープベースPC USB
- メーカー
- Akozon
- JAN
- 0792117106996
- メーカー品番
- Akozon4fgnur3tvi
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
仕様：
オシロスコープ
モデル：6074BD
帯域幅：70MHz
チャンネル：4 CH
リアルタイムサンプリングレート：1GSa / s
メモリの深さ：64K
タイムベース精度：±50ppm
タイムベース範囲：2ns / div-1000s / div（1-2-4シーケンス）
入力インピーダンス：1MΩ25pF
入力感度：2mV / div〜10V / div
垂直解像度：8ビット
垂直変位範囲：
2mV〜10V / div @ x1プローブ;
20mV〜100V / div @ x10プローブ
200mV〜1000V / div @ x100プローブ;
2V〜10000V / div @ x1000プローブ
DCゲイン精度±3％
帯域幅：20MHz
トリガーモード：エッジ、パルス、ビデオ、オルタナティブ
トリガソース：CH1、CH2、CH3、CH4
波形信号処理：+、 - 、x、/、FFT、反転
カーソル測定
クロス、トレース、横長、縦長
自動測定：
Vpp、Vamp、Vmax、Vmin、Vtop、Vmid、Vbase、Vavg、Vrms、Vcrms、Preshoot、オーバーシュート、周波数、周期、立ち上がり時間、立ち下がり時間、正の幅、負の幅、デューティサイクル
任意波形発生器モード
波形周波数：DC〜25MHz
DAC：2K〜200MHz調整可能
周波数分解能：0.10％
チャンネル：1CH波形出力
波形の奥行き：2KSa
垂直解像度：12ビット
周波数安定度：<30ppm
波動振幅：±3.5V Max。
出力インピーダンス：50Ω
出力電流：50mA、Ipeak = 50mA
システムBW：25M
高調波歪み：-50dBc（1KHz）、-40dBc（10KHz）
一般的な機能
容量：175mm * 105mm * 25mm
重量：1kg

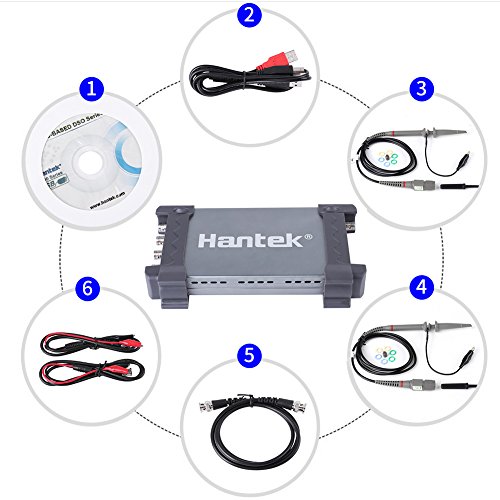

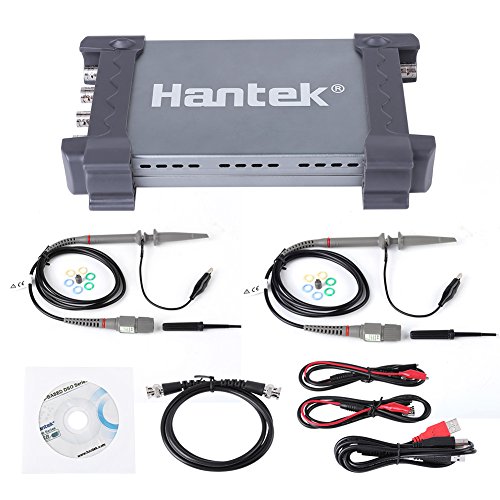

パッケージに含まれるもの：
1 x 6074BDオシロスコープ

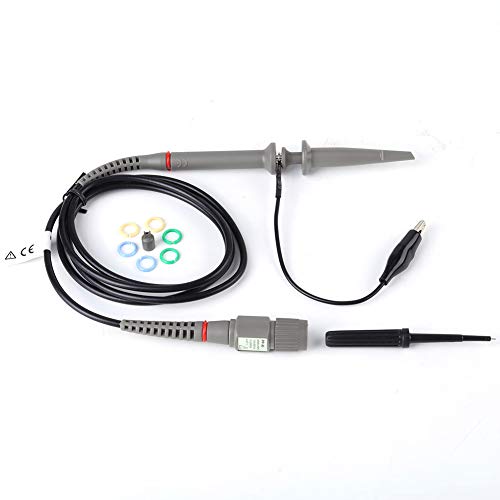

2 xオシロスコーププローブ
2×クロコダイルプローブ/ケーブル
1x BNCからBNCへ
1×USBケーブル
1×CD
12 xカラーサークル
2 xプローブキャップ
特記事項
- 【高性能】ほとんどの計測器は、多種の計測器を置き換えることができる、幅広い設計と最大電圧/電流利用率を備えています。 70MHzの帯域幅と1GSa / sのリアルタイム・サンプル・レート、2mV〜10V / DIVの入力感度、64Kのメモリ深度を備えています。測定要件を満たす70MHz帯域幅であり、電圧測定結果を最新のデータをオペレータに提供します。

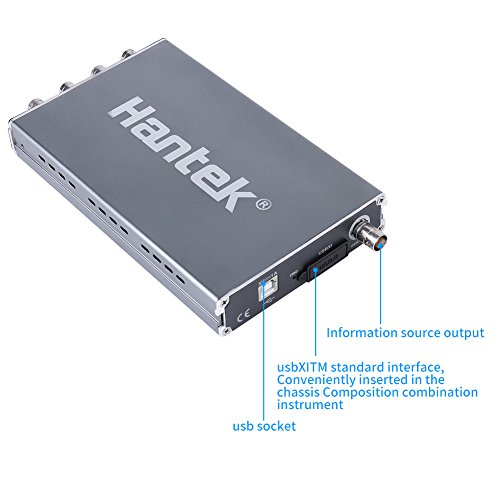

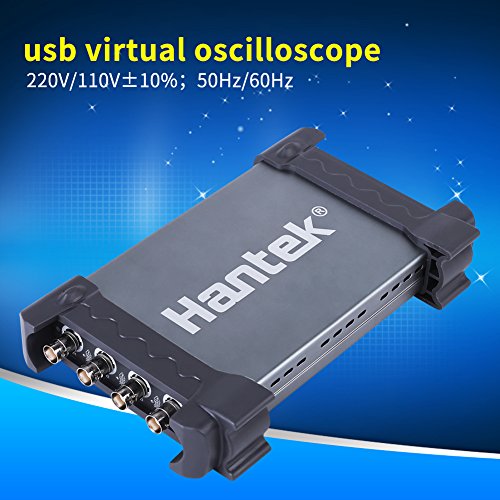

- 【操作が簡単】バーチャルオシロスコープ、標準USB XITMインターフェース、ラップトップに直接接続 - 標準USB XITMインターフェース、USB XITMハウジングに簡単に挿入してコンビネーション機器を構成。ラップトップに直接接続することができます、USB2.0インターフェイス、プラグアンドプレイデバイス。操作インタフェースはベンチトップのオシロスコープに似ており、操作しやすく使いやすく、費用効果が高く多機能です。診断ツールのための高品質で実用的なPC USBオシロスコープ。二次開発を提供します。ポータブルコンピュータ、テーブルPC、生産ラインの修理/固定に適しています。出張に適しています。

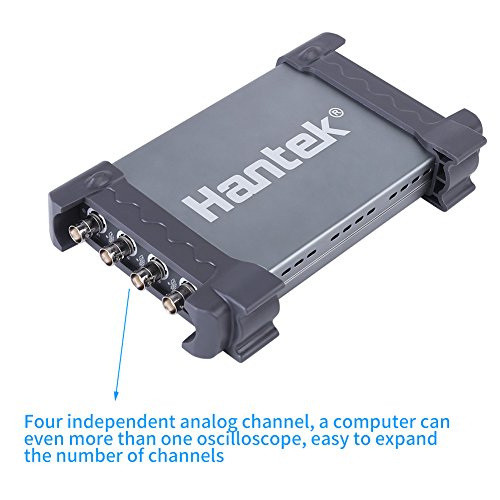

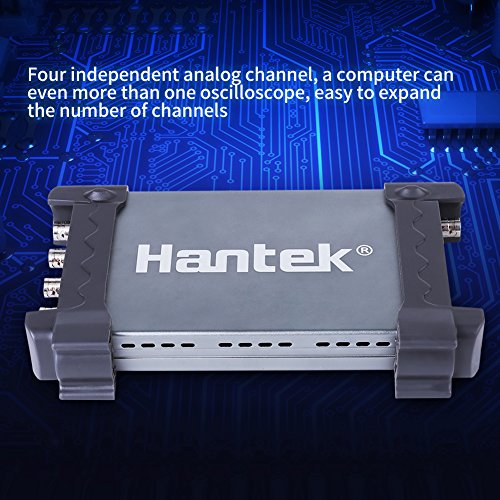

- 【優れたインダストリアルデザイン＆4アナログチャンネル】アルミ合金表面、コンパクトで美しい外観、良好な耐熱性と強い磨耗能力を持つプロの材料から作られたUSB 4チャンネルオシロスコープロジックアナライザ。それは4チャンネルのオシロスコープです。軽量でポータブルなサイズで、さまざまな場所での使用に適しています.1台のコンピュータで複数のオシロスコープを接続し、チャネル番号を簡単に拡張できます。
- 【多機能】20種類以上の測定機能、輝度調整、反転、加減算、乗算、除算、X-Yプロット、FFT周波数スペクトラム解析機能を備えたPC USBオシロスコープ。波形データは時間、電圧に応じてExcel、JPG / BMPに出力できます。合格/不合格テスト、豊富なトリガ機能、ダイナミックカーソルトラッキング、波形記録および再生機能、エンジニアリングアプリケーションに適しています。
- 【幅広い応用】オペレーティングシステムとパッケージ/アフターサービス - Windows8、Windows 7、Windows NT、Windows 2000、Windows XP、VISTAで動作します。ほとんどの人のニーズを満たす。学校の学生は、オシロスコープを使用して、実験中にさまざまなタイプの線パターンを体験します。プロフェッショナルは、車両、家電製品およびその他の機器、およびその他のDIYのメンテナンスを完了するためにオシロスコープを使用することができます。オシロスコープを使用して電子工学の開発を行うことができます。科学者は科学技術革新にオシロスコープを使用することができます。
