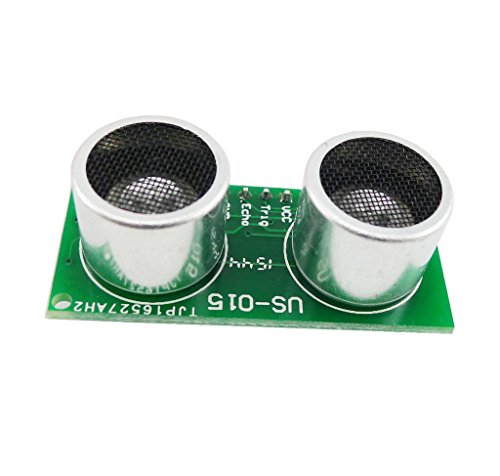

KKHMF US-015超音波距離測定モジュールセンサーArduino用
- メーカー
- Apple Trees E-commerce co., LT
- ブランド
- EasyWordMall
- JAN
- 6680837065386
- メーカー品番
- 668083706538-6
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
特徴:
電源電圧：DC 5V
作動電流：2.2mA
作動温度：0 に +70℃
輸出方式：GPIO
センサー角度：15°以下
測定距離：2CM-400CM
測定精度：0.3cm+1%

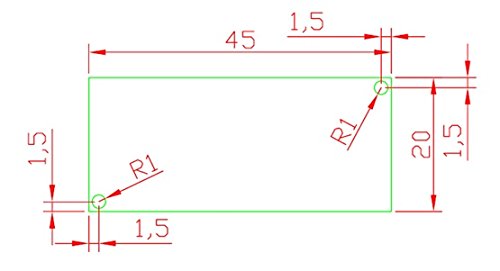

サイズ:45mm x 20mm x1.2mm
本モジュールの4 Pin接続口は2.54mm間隔の曲がりピン
接続口は下記のように：
VCC：VCC電源に接続（直流5V）。
Trig：外部回路のTrig端に接続し、該当ピンに10uS以上のハイレベルを一つ入力してください、触発可モジュールレンジング。
Echo：外部回路のEcho端に接続し、レンジングが終わる時、該当ピンはハイレベル一つ出力し、レベル幅は超音波往復時間の和。
GND：外部回路のアースに接続する。
関連資料リンク：
https://www.adrive.com/public/gZPxpg/F000170.rar
パッケージ内容：
1 ｘ US-015超音波測定モジュールセンサーArduino用
特記事項
- VCC:VCC電源繋ぎ（直流5V）
- Trig：外部電路のTrig端に10us以上のHIGH LEVELを輸入すると、モジュールを触発して距離を測定します
- Echo：距離測定は終わった後、外部電路のEcho端からHIGH LEVEL輸出して、広さは超音波往復の総和です
- GND：外部電路のGroundと繋ぎます, US-015; 測定精度：0.3cm+1% ;輸出方式：GPIO
- パッケージ内容：1 ｘ US-015超音波測定モジュール
