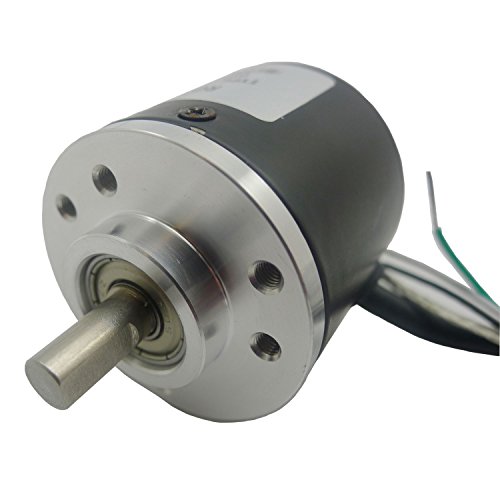

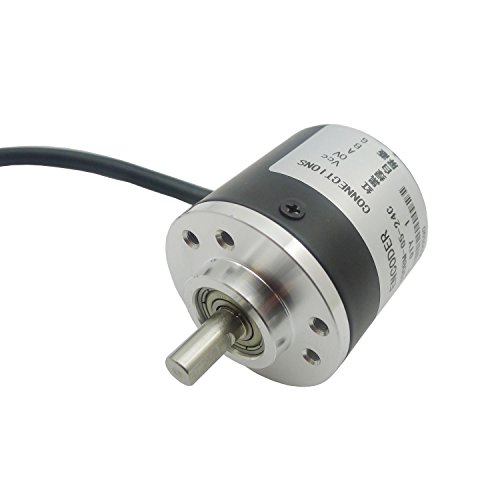

KKHMFインクリメンタル光電ロータリーエンコーダ 360パルス AB二相 5-24V

商品説明

仕様：

360パルス 出力：NPNオープンコレクタ

作動電圧：DC5-24V

最大機械回転速度5000 rev/min

反応頻度：20K/秒

総合回転速度：2000転/分

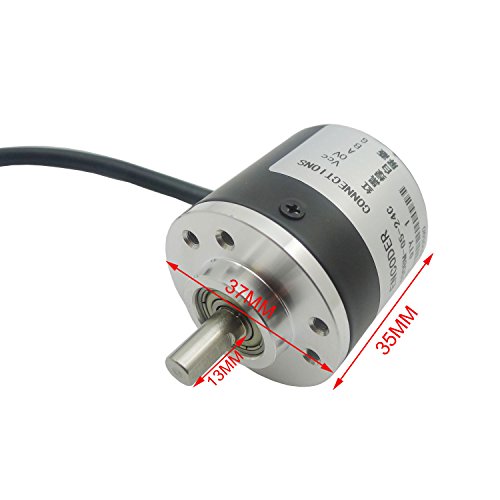

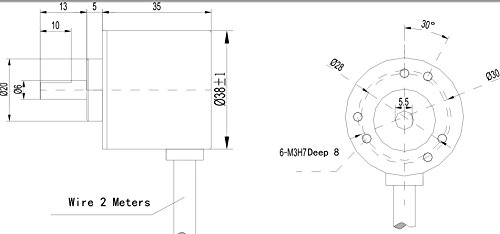

寸法：

エンコーダ本体寸法：φ38mm；

軸φ6X13mm；

軸外プラットフォーム：高さ5mm，φ20mm；

位置決め穴：M3ボルト，3つの取付穴は30にあり、他の3つ取付穴は28あります。線が側面から出ます。

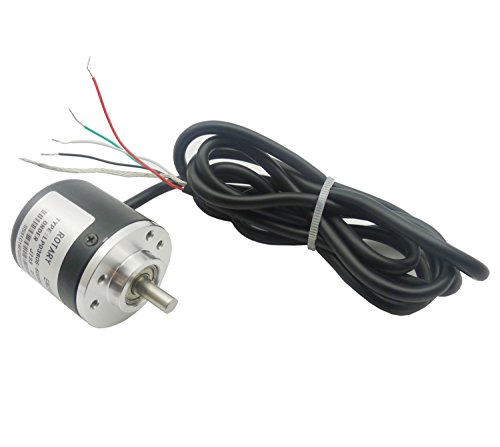

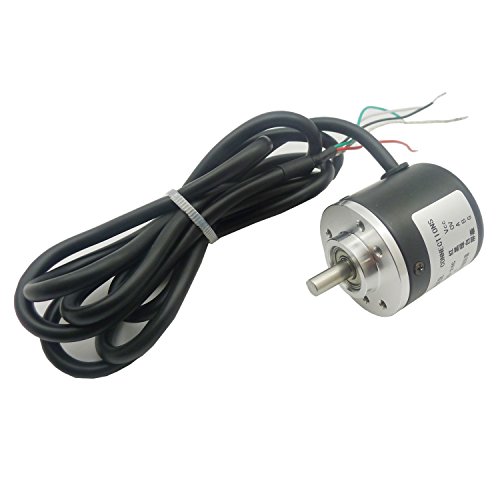

配線方法：緑=A相，白=B相，赤=Vccプラス電源，黒=V0アース

上記方法通りで配線してください。

?按上述方法接。なお、金属シールド網層妨害防止付き。

出力：AB二相輸出長方形直交パルス，回路出力はNPNオープンコレクタ

用途：物体の回転速度測定、角度、加速度及び長さ測定。

特徴：体積が小さくて、軽い、取り付けに便利、コストパフォーマンスが高い特徴が備えている。

注意事項：A相とB相出力線は直接にVCCへ接続しないでください。
接続すると、トライオードがショートにより壊れる恐れがあります。

パッケージ内容：
1 X インクリメンタル光電ロータリーエンコーダ 360パルス
