B Baosity 方形波信号発生器モジュール　調整可能　周波数デューティサイクル　高性能

商品説明

数多くの商品を揃え、お客様のニーズに迅速かつ丁寧な対応を心掛けております。お気軽にお問い合わせ下さい。

説明:

- 方形波信号発生器として、実験開発に使用される方形波信号を生成する。
- 方形波駆動信号を生成するためのステッピングモータを駆動するために使用されます。
- MCU用に調整可能なパルスを生成します。
- 関連する回路を制御するために、調整可能なパルスを生成します。
- LED表示付き出力（低レベル、LEDはオン、高レベル、LEDは消灯、低周波、LEDは点滅）
- 出力周波数範囲は選択可能であり、出力周波数は連続的に調整可能です。

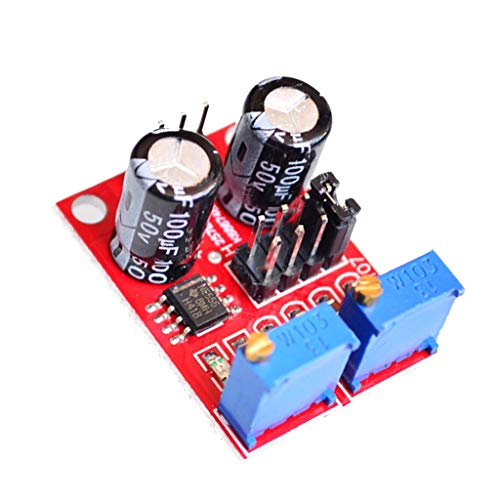

- サイズ：31mm x 22mm;メインチップ：NE555

仕様:

- 入力電圧：5V〜15V DC。電源が5Vのとき、出力電流は15mA前後になります。電源が12Vの場合、出力電流は約35mAになります。
- 入力電流：> = 100 MA
- 出力振幅：4.2V V-PP〜11.4V V-PP。 （出力振幅は異なる入力電圧によって異なります）
- 最大出力電流：> = 15MA（5V電源、50％を超えるV-PP）、> 35MA（12V電源、50％を超えるV-PP）

- LFファイル：1Hz〜50Hz
- IFファイル：50Hz〜1kHz
- 高周波ファイル：1KHz〜10kHz
- HFファイル：10kHz〜200kHz
- 出力デューティ・サイクルは微調整できます。デューティサイクルと周波数は別々に調整することはできません。デューティ・サイクルを調整すると周波数が変化します。

パッケージに含まれるもの:

1ｘNE555方形波信号発生器モジュール
