Biuuu 10Aピーク30AデュアルチャンネルモータドライバボードモジュールハイパワーHブリッジDC 3-36V

商品説明

特徴：
これらの非L298モータドライバチップの駆動性能を比較することができます。
このドライバは、電流と効率、効率的なモータ動力とバッテリ寿命に重点を置いています。
大電流過負荷に耐えることができる、最大30Aまでの電流
このドライブはまた、ブレーキ機能を持ってすぐに、この機能を実装する簡単明白な、ブレーキを素早くモーター、ブレーキを停止することができます

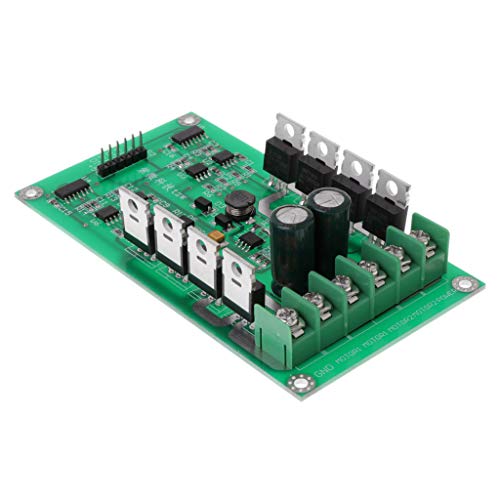

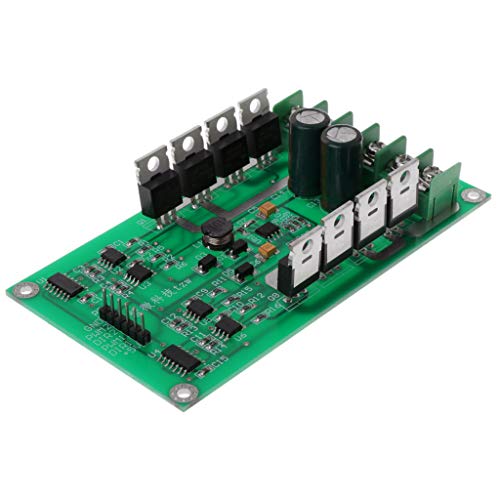

ドライブは、2つのハーフブリッジドライバチップ+低抵抗NチャネルMOSFETコンポーネントをフルに使用します。
完全な2つのハーフブリッジドライバチップの信頼性の高いドライブモードは、MOSFETのスイッチング損失を最小限に抑えます。電力使用率を向上させます。
MOSFETドライバチップには、ハードウェアブレーキ機能と電源フィードバック機能が搭載されています。
このドライブは、優れた統合低消費電力チップソリューションであり、プログラムと複雑な問題と補完的なドライブの問題の協調的な組み合わせによる他のハーフブリッジの電力マージンです
NチャネルMOSFET IRF3205 MOSFETは、ブーストラップコンデンサを使用して、トップチューブに2つの専用ハーフブリッジドライバチップを使用して、MOSFETチャネルの駆動電圧が十分にあるようにして、高速でモーターの加速曲率を改善できます。モーターブレーキ。これは、トロリーがすぐに車をすばやく殺すことができます開始することができます。
ドライバはPWM変調のデューティサイクルの0〜99％で動作することができ、モータ駆動電圧を十分に得ることができる。

パラメータ

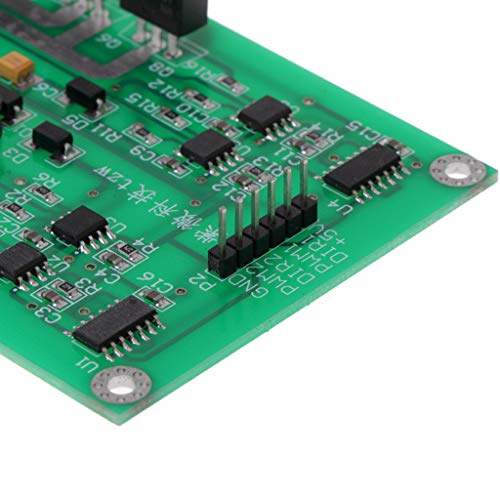

モータ正方向：DIR = 1 PWM = PWM
モータの逆転：DIR = 0 PWM = PWM
駐車ブレーキ：DIR = X PWM = 0（Xは任意の状態）
モーターと電源の接続

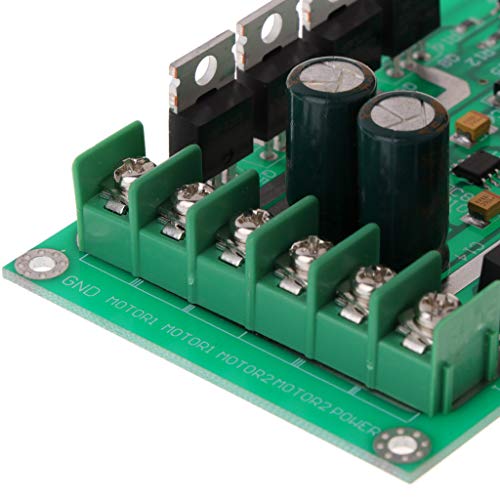

POWERが正電源に接続されています.GND電源は負です。 2台のモーターをMOTOR1、MOTOR2
定格電圧：3V〜36V（ユーザーに合わせてカスタマイズ可能）
定格電流：10A
ピーク電流：30A
用途：フリースケール・スマート・カー・コンテスト学部電子設計コンテストDCモータ制御回路の各種

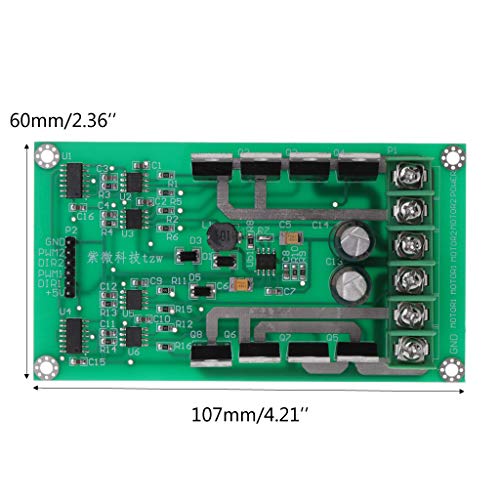

寸法：長さ108mm *幅58mm

パッケージは以下を含みます：
1 xデュアルモータドライバモジュールボードHブリッジDC MOSFET IRF3205 3-36V 10A
