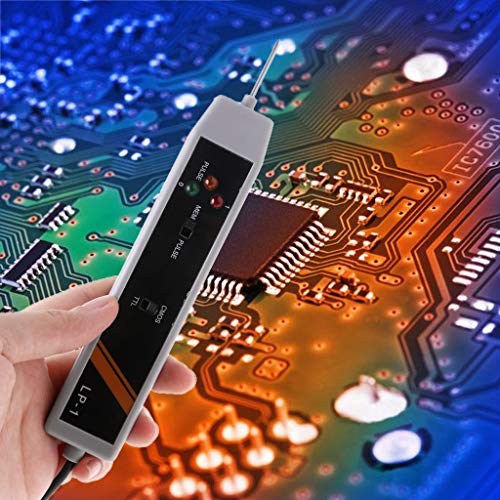

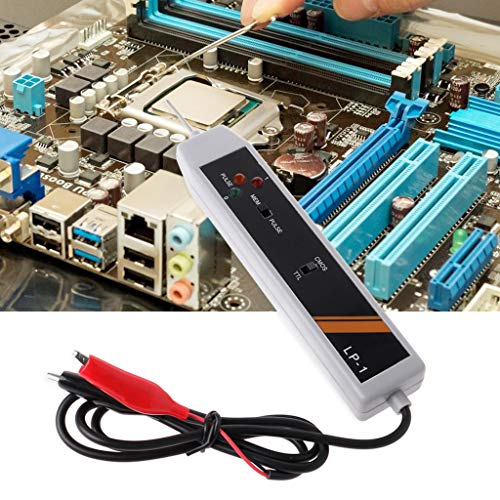

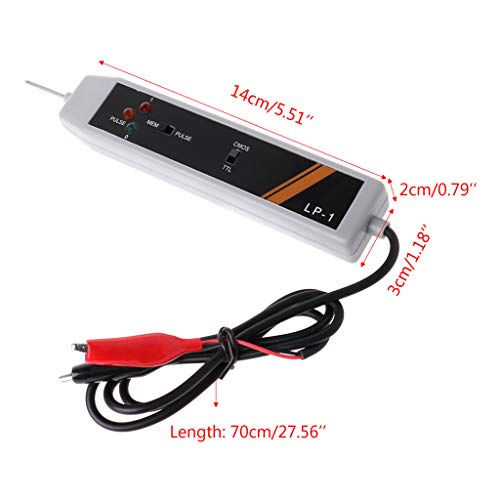

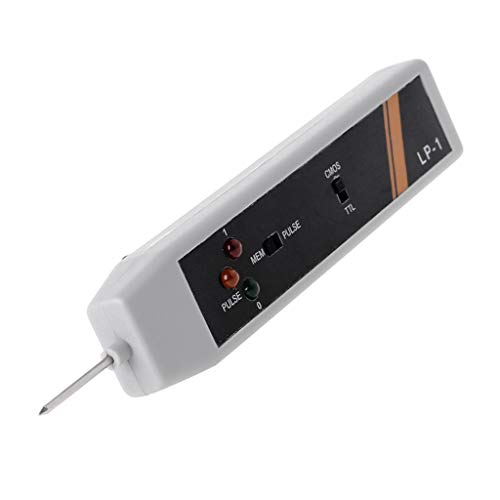

Biuuu ロジックプローブDTL TTL CMOSパルスメモリロジックテスタLP-1

商品説明

特徴：
- 手軽で、簡単で簡単
- DTL、TTL、CMOSの場合
- 高い周波数応答
- 即時表示
- パルスメモリ機能

使い方：

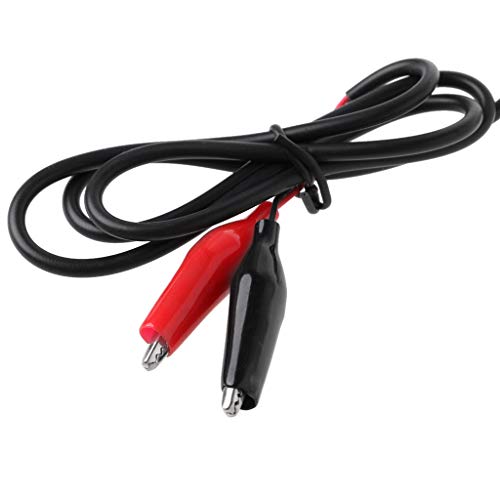

1. REDクリップを+端子に、BLACKクリップを被測定回路の電源の - 端子に接続します。電源電圧は18V DCを超えないようにしてください
2. TTLとDTLの場合、上の選択スイッチを「TIL」とマークされた側に設定します

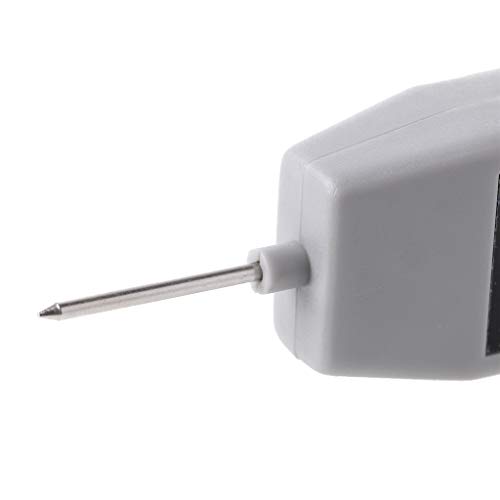

     CMOSの場合は、上側のセレクトスイッチを「CMOS」と記されている側に設定し、プローブピンをテストする点に接続します。 LEDはその論理状態を示します：
     A）全LEDオフ - 高インピーダンス
     B）赤色LED点灯 - ハイ状態（1）
     C）緑LED点灯 - 低状態（0）
     D）オレンジ色のLEDがオン - パルス
 3.パルスまたはレベル遷移を検出して保存するには、下側のセレクトスイッチを先に "PULSE"と表示されている側に設定します。テストするピンにプローブピンを接続します。 LEDは基本状態を示します。下側のセレクトスイッチを "MEM"と表示されている側に設定します。パルスまたはレベルの変化が検出されると、オレンジ色のLEDが点灯します。パルスの方向は、元の基本、状態、キャブと比較して決定されます。使用後、下側セレクトスイッチを "PULSE"とマークされた側に戻してロジックプローブをリセットしてください

パッケージに含まれるもの：
1 *ロジックプローブ
