商品説明
配線、取り付けに関しましてはサポートしておりません。
ですから可能な限り格安で販売いたします。
デジタル 電圧計 電流計 DC100V青／50A赤 シャント(分流器)とセットです。
5線タイプの小型 デジタル電圧計 電流計で

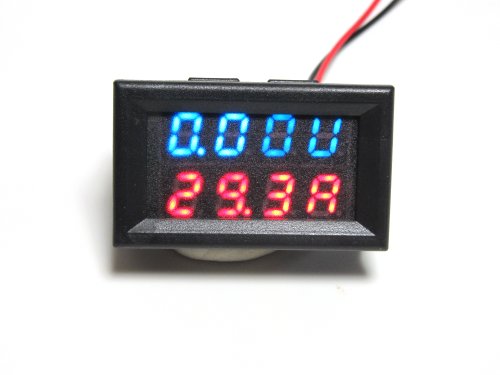

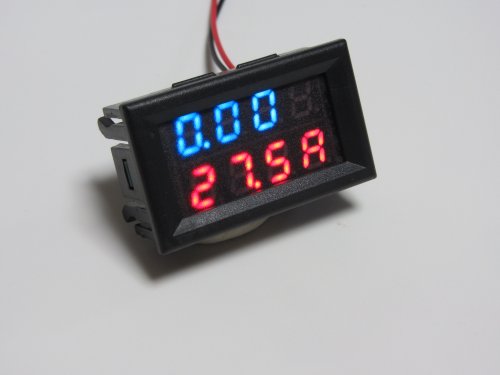

数値の表示は電圧が【青】、電流が【赤】になります。
商品画像よりも実際の商品のほうが発色が鮮やかです。
測定範囲は0-99.9Vの直流電圧と
0-9.99Aの直流電流で精度は±1％です。
自家用ソーラー 太陽光 などの数値測定から
DIYで自作した電気工作、バッテリーや電球、
モーター類などまで様々な用途に使用可能です。

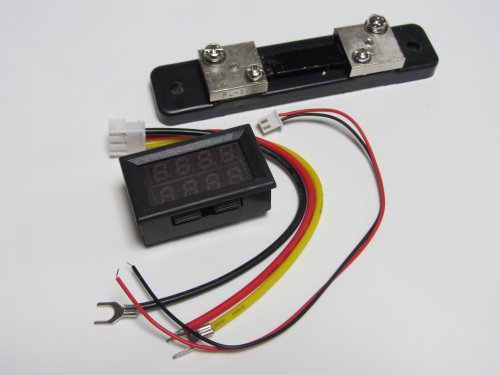

シャント抵抗付きです。
電気に関する最低限の知識がある方向きです。
もしくは適切なアドバイスをしてくれる方がいる方
配線方法
・シャント抵抗は測定対象のマイナス側に直列に接続
・太い赤線 シャント抵抗の負荷側に接続
・太い黒線 シャント抵抗の電源側に接続
・細い黄線 測定対象電源プラスに接続
・細い赤線 メーター用電源プラスに接続
・細い黒線 メーター用電源マイナスに接続
特記事項

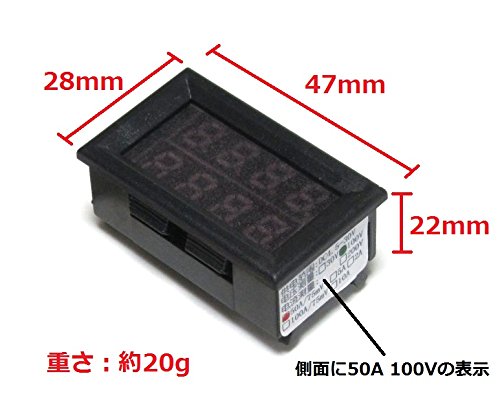

- 寸法： 縦28mm 横47mm 奥行22mm 重さ：20ｇ 表示色：電圧計 青 電流計 赤 シャント抵抗付き
- 測定範囲： DC0.0V-99.9V(表示値Min0.1V) DC0-9.99A サンプリング周期： 200ms 表示桁数： 4桁
- メーター用電源： メーター自体を稼働するための電源(DC4-30V)

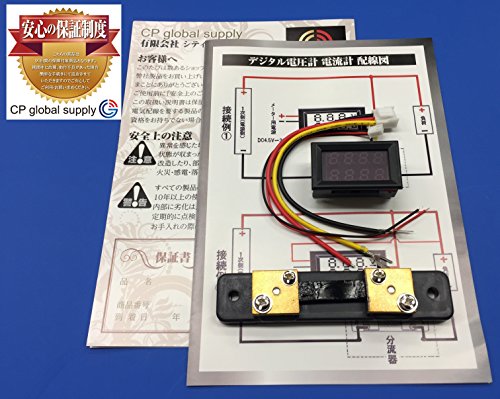

- 2014 11月販売分よりシャント(抵抗器）を含めた配線接続例1・2を添付しました。参考にして下さい。
- 商品説明をよく読んでから購入をご検討ください。
