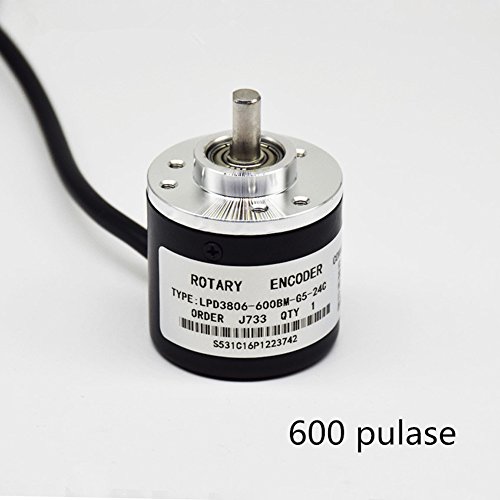

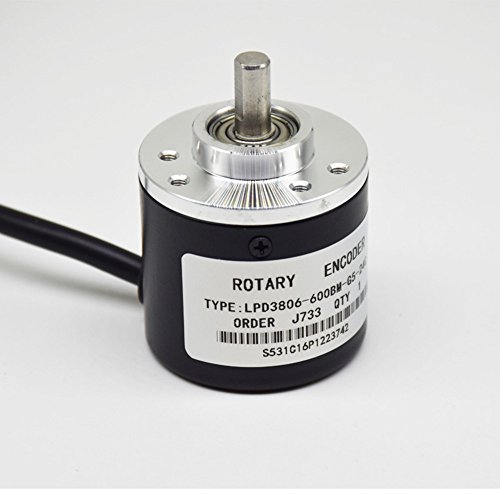

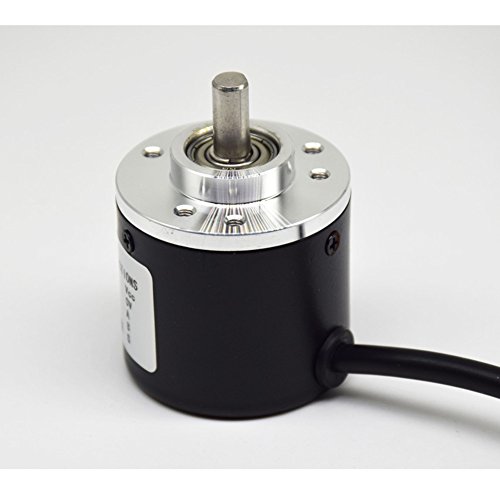

600 パルス増分光電式回転エンコーダー 5 24 v 結合 6 パルス オプション NPN 出力 (600 pulse)

商品説明

製品の説明:

タイプ: 電圧レギュレータ
パルス: 400 p/r
動力源: DC5 24 v

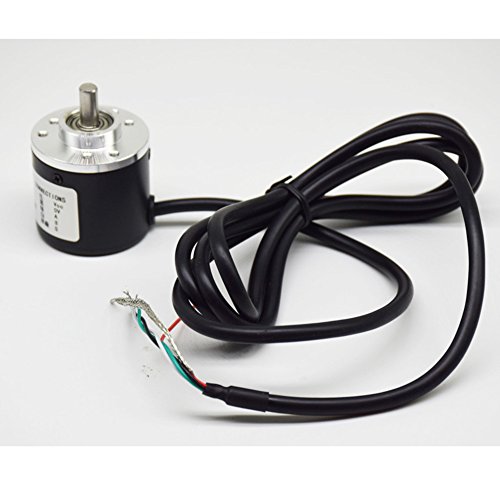

ケーブル長: 1.5 m
応答周波数: 0-20 KHz

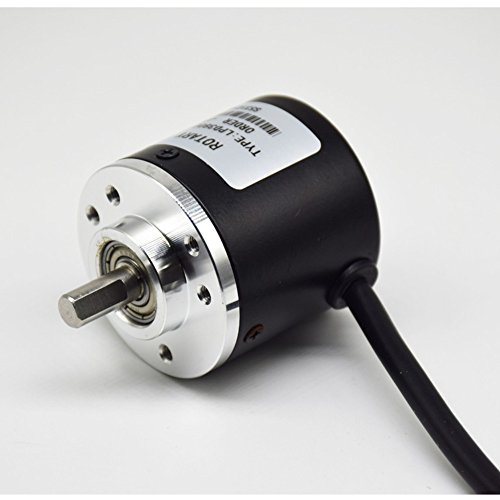

エンコーダー本体サイズ: ?38mm;軸 ? 6 × 13 mm
軸のプラットフォーム: 高 5 mm ? 20 mm
最大機械速度: 5000 R/分
パルス選択:100/200/300/360/400/600 パルス
穴を修正するには: M3 ネジ 3 つの取り付け穴が、30 をラウンドします。ラウンド 28; の 3 つの取り付 け穴コンセントの側
出力: 出力回路 NPN オープンコレクター出力タイプ。a、B の双方向パルス
配線: 正 Vcc 供給、A 相、B 相に 0 v シールド ケーブル

メモ:

AB 相出力は、VCC 電源に直接接続されていない必要があります、それ以外の場合、彼らは出力トランジス タを燃やす
VCC.赤
0 V.ブラック
A.黄色
B.グリーン
F.G. .shielding


含まれているパッケージ:

1 x 100/200/300/360/400/600 P/R インクリメンタル ロータリー エンコーダー (選択に従って)
