商品説明
製品説明

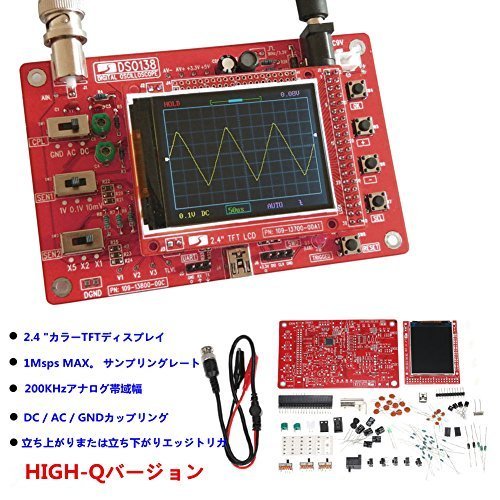

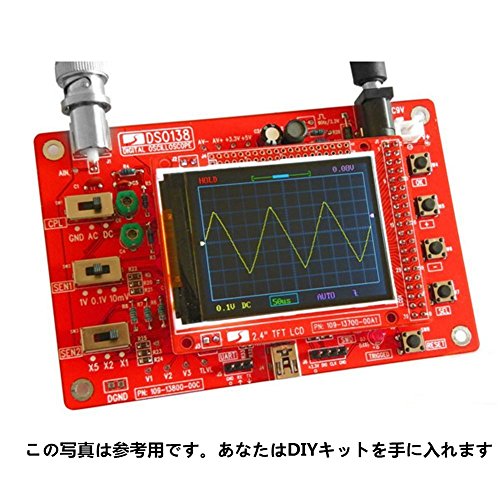

このDSO138デジタルオシロスコープキットはARM Cortex-M3プロセッサと2.4インチTFTスクリーンを採用しています。 回路の操作は簡単で信頼性があります。
DSO138の特長：
タイプ：SMDはんだ付けキット
最大リアルタイムサンプリングレート：1Msps
精度：12ビット
サンプリングバッファの深さ：1024バイト
アナログ帯域幅：0?200KHz
垂直感度：10mV / Div - 5V / Div（1-2-5プログレッシブ方式）
入力インピーダンス：1MΩ
最大入力電圧：50Vpp（1：1プローブ）、400Vpp（10：1プローブ）
カップリング?モード：DC / AC / GND
水平時間ベース範囲：10μs/ Div - 50s / Div（1-2-5プログレッシブ方式）
電源電圧：DC 9V

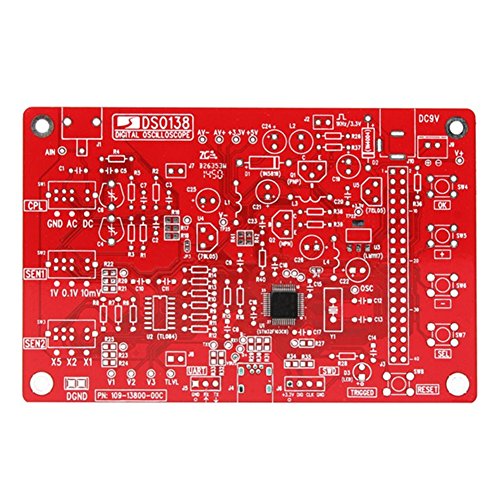

PCBのサイズ：117 * 76mm / 4.6 * 3in

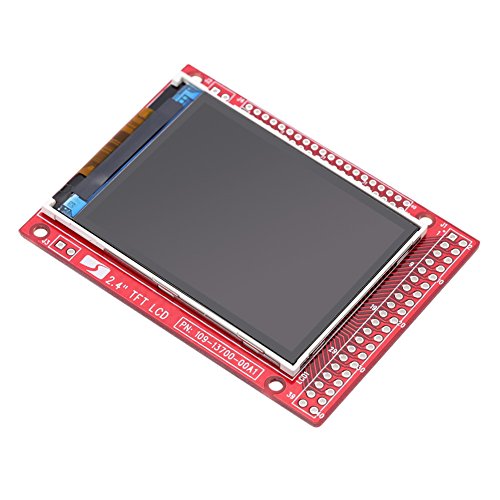

スクリーンサイズ：52 * 40mm / 2 * 1.57in
パッケージサイズ：18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in
パッケージの重量：119g / 4.21oz

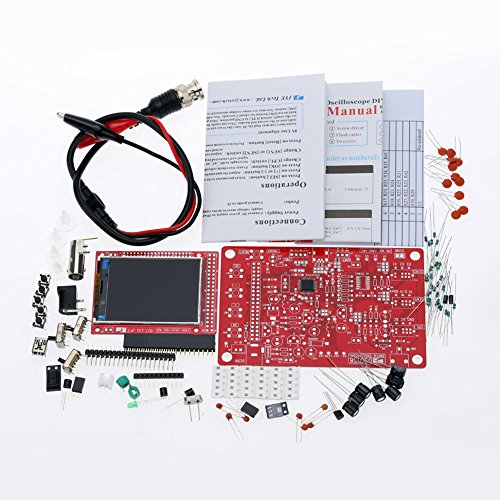

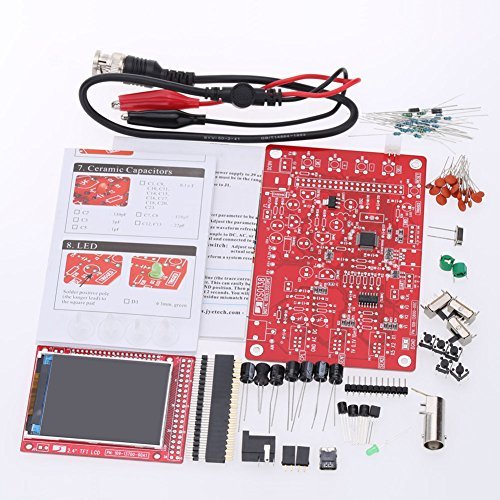

パッケージは以下を含みます：
1 * DSO138 DIYデジタルオシロスコープキット

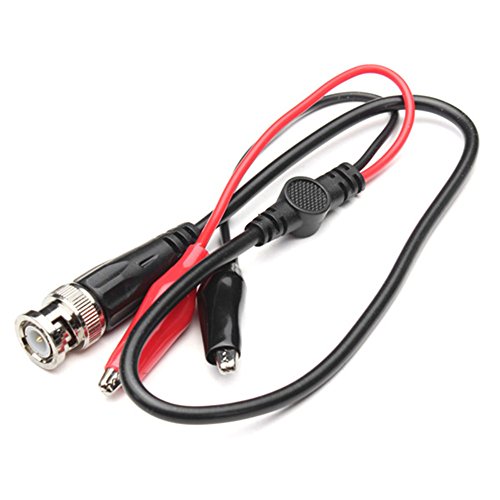

1 *プローブ
1 * 9V DC電源
特記事項
- ★ DIO用DSO138 2.4 "TFT 1Mspsデジタルオシロスコープキットはんだ付けが簡単です。
- ★ 本キットは、ARM Cortex-M3プロセッサ（STM32F103C8）を使用し、2.4型カラーTFTディスプレイ画面を搭載し、ARMテスト開発ボードとして使用できます。
- ★ このキットに基づいて二次開発することができます、例えば、それはMillivoltmeter、データロガーに変更することができます。立上りまたは立下りエッジトリガを利用できます。
- ★ 周波数、周期、パルス幅、デューティ比、MAX./MIN./AVG./Peak-Peak/virtual値を表示できます。
- ★ 自動、通常、ワンショットモードで、モーメント波形を簡単に取り込むことができます。
