モジュール 周波数カウンタ 6LED 0.1～65MHz 周波数測定器 表示器 (緑)

商品説明

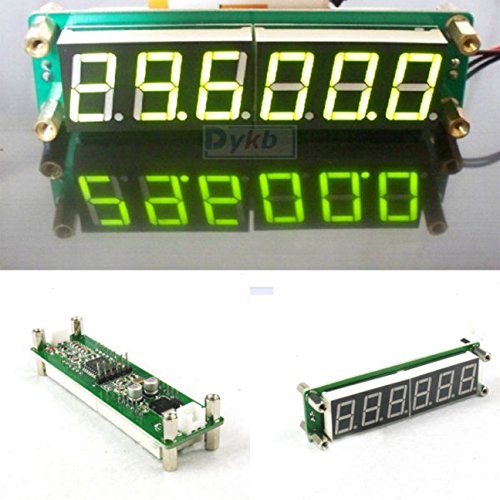

モジュール 周波数カウンタ 6LED 0.1～65MHz 周波数測定器 表示器

特徴
・コンパクトでLEDの明るさがお好みで調整できるので非常に見やすいです。

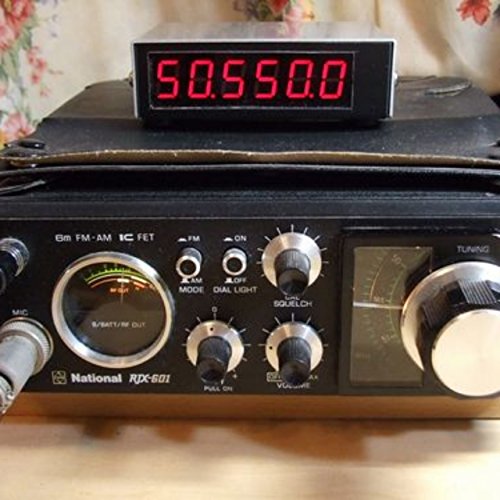

・トランシーバーの周波数を測定や周波数キットのディスプレイとして使用できます。

使用方法

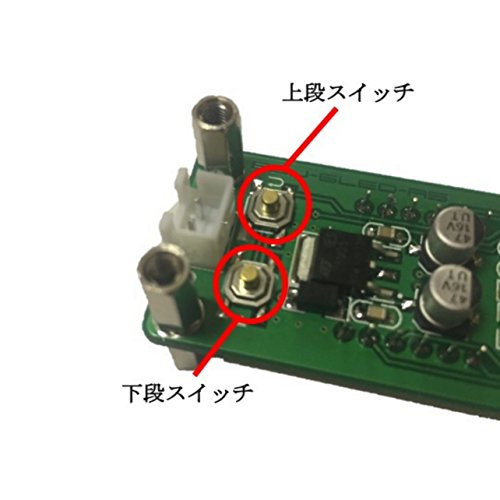

基盤の裏面に、タクトボタンが縦に並んで2つあります。
上側のスイッチは、ファンクションボタンです。

・1回目、IFオフセット周波数の設定
（例）：オフセット値をセット方法
①、上側ボタンを1度押すと最大桁(左側)が点滅。
②、下側ボタンで数値を決定、次の桁に移る場合は上側ボタンを押す。
③、全ての桁が終わると一番最初の桁に戻り、もう一度上側スイッチを押すとIFプリセットへ移行する。
　　　 ※、455khzは 00.455.0に設定する。

・2回目、IFプリセット　プラス,マイナスの設定。
n表示でプラスIF、u表示でマイナスIFとなります。

・3回目、表示輝度設定（8段階）

・周波数表示状態の時、下側のボタンは最小桁の切替となります。

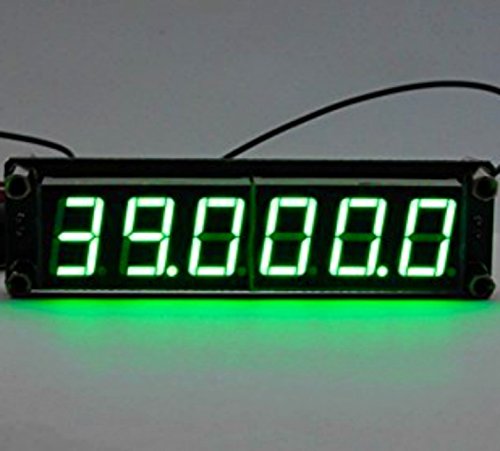

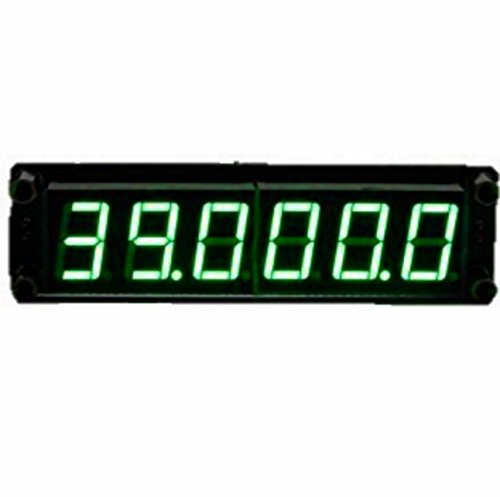

・表示は　00.000.00 (MHz帯の桁数が2桁) か 0.000.00 (MHz帯の桁数が1桁) の表示となります。
なお、ファンクション設定中は数値の変更キーとなります。
