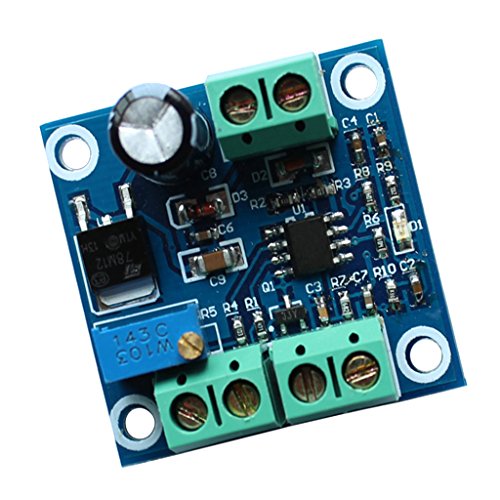

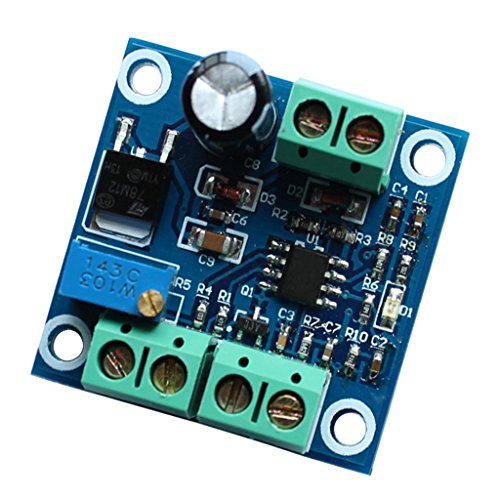

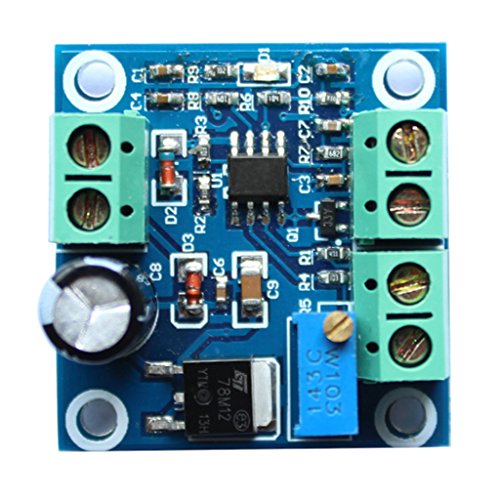

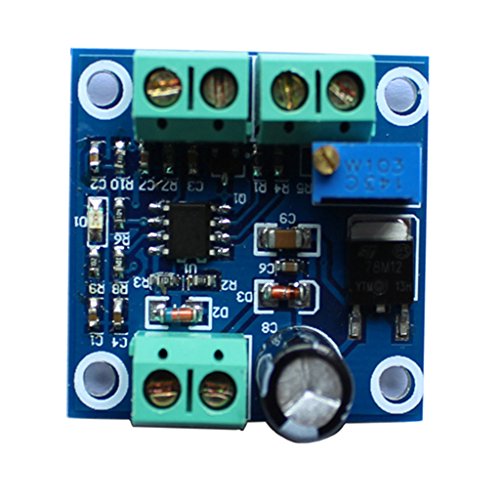

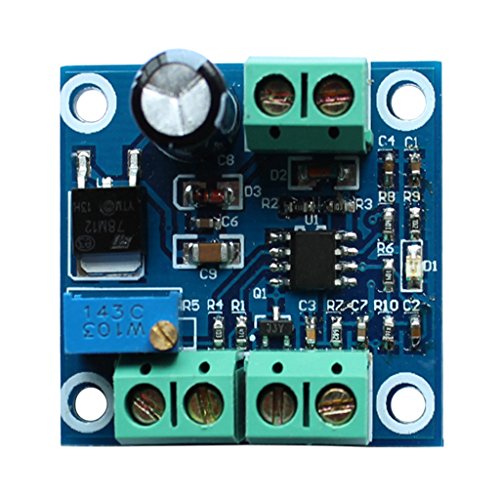

D DOLITY 電圧 - 周波数モジュール　0-10V〜0-10KHz

商品説明

説明:

- このLC v2Fモジュールは、異なる入力電圧に応じて異なる周波数を生成することができ、0-10Vの電圧を0-10KHzの周波数パルス信号に変換することができます。
- 動作電圧：13.5V〜30V
- 入力制御可能な電圧範囲：0〜10V
- 出力周波数範囲：0〜10KHz

仕様:

- インタフェース定義
- VCC：動作電力
- GND：電源グランド
- IN +：入力電圧
- IN-：入力グランド
- OCOUT：シグナルコレクタ出力ポート（ドライバと併用すれば使用可能）
- FOUT：周波数出力ポート（ユニバーサル周波数出力ポート）
- 2つの独立した出力、OC-OUTはNPN、FREQ-OUTはIC出力です。共通のカソード端は、電源の負のGNDと整合しています。共通のアノードが接続されているときは、それは正の電力で使用されます。接続が共通の陽極で電源が13-24Vの場合は、2.7KΩの抵抗を直列に接続してください。電源が12Vの場合は、330オームの抵抗をシリアル接続してください。
- 周波数パルス信号をFに接続すると、VORT端子に対応する電圧出力があります。入力と出力の対応：1V = 1KHZ 10V = 10KHz。偏差がある場合、ボード上のポテンショメータを調整して較正することができます。

パッケージに含まれるもの:

1ｘ電圧 - 周波数変換モジュール
