L298M DC 二重 H-橋 ステッパー モータドライバ 制御ボード DC 5V 2A 20W L298M 二重モータドライバ モジュール包容
- メーカー
- DROKING
- ブランド
- DROK
- JAN
- 0789185757700
- メーカー品番
- 180056_JPN
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
パラメーター：
ドライバ：L298NデュアルHブリッジDCモータドライバIC
ドライブ端子電源Vs：+ 5V〜+ 35V; （ボードによって電源が供給される必要がある場合は、電源電圧が+ 7V〜+ 25Vになるようにしてください）
ピーク電流のドライブ部分：2A
ロジック端子電源Vss：+ 5V〜+ 7V（基板内電源：+ 5V）
作業電流のロジック部分：0〜36mA
制御信号入力電圧範囲：
ロー：-0.3V≦Vin≦1.5V;
ハイ：2.3V≤Vin≤Vss
イネーブル信号入力電圧範囲：
ロー：-0.3≦Vin≦1.5V（制御信号は非アクティブ）。
ハイ：2.3V≤Vin≤Vss（制御信号アクティブ）
最大消耗電力：20W（75℃）
保管温度：-25〜+ 130℃
その他の拡張機能：制御インジケータ、ロジックユニット電源インタフェース

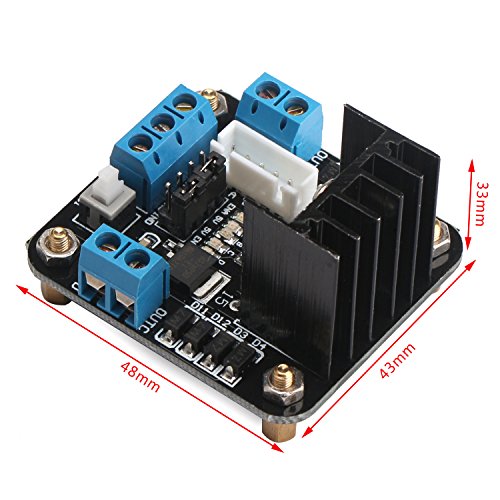

サイズ：48 x 43 x 33mm（L x W x H）（銅ピラーとヒートシンクの高さを含む）
重さ：33g
パッケージに含まれるもの：

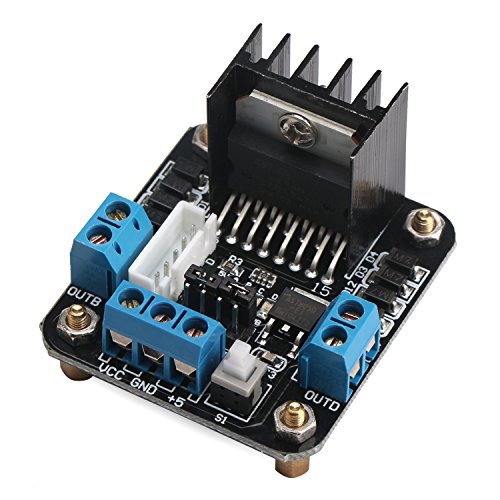

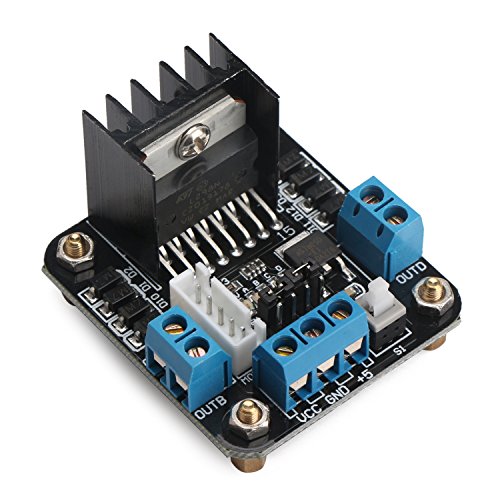

1x L298N二重Hブリッジステッピングモータドライバ制御ボード
特記事項
- 強力な駆動能力、低発熱、強力な耐干渉性を持つL298N二重HブリッジDCモータドライバチップを採用しています。
- 駆動用電源：+ 5V〜+ 35V（内部電源を使用する場合は+ 7V〜+ 25V）。 ロジック端子電源：+ 5V〜+ 7V（内部電源を使用する場合は+ 5V）。 駆動部のピーク電流：2A。

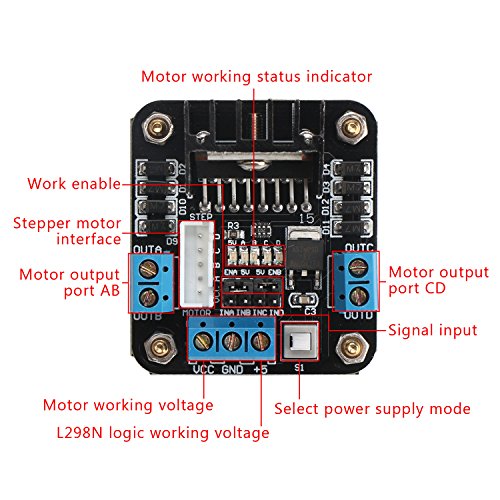

- ロジック部の電源モードを選択するには、 "S1"を押します。 "S1"がオン、ボードが5Vハイレベル、ロジック部が5Vから直接電力供給可能、+5端子が5V出力可能。
- ステッパーモーターインターフェースには、ステッパーモータードライブ：ENAとENBは高レベル（TTL）のとき有効です。 パワーインジケータとモーター方向インジケータ、明確かつ操作が簡単です。
- モーター制御ファームウェアのテストや小さなモーターでの微調整に最適な2段階ステッピングモーター/ 4段階ステッパーモーター/ 2個のDCモーターを駆動できます。
