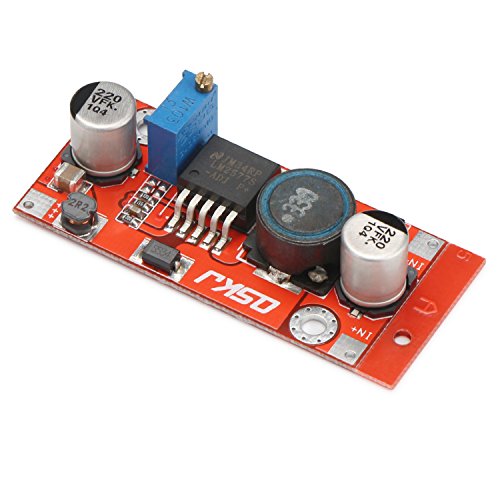

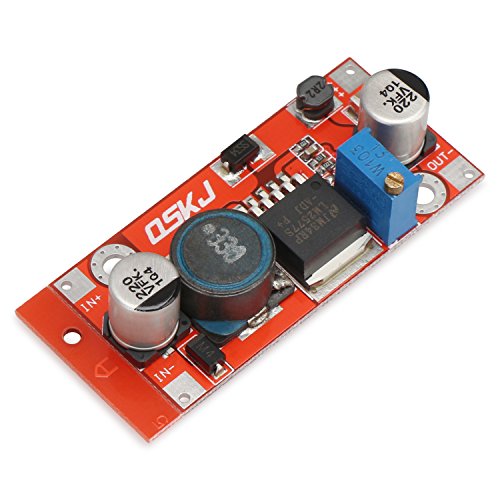

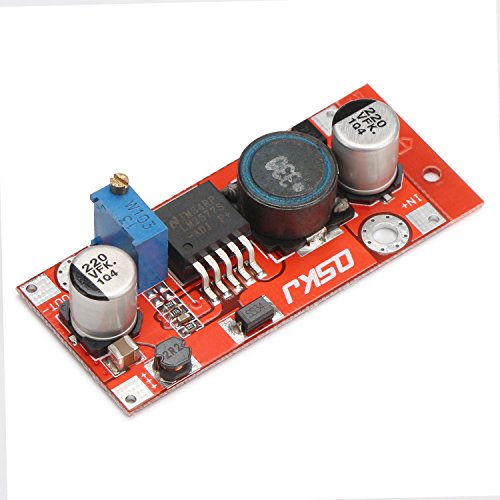

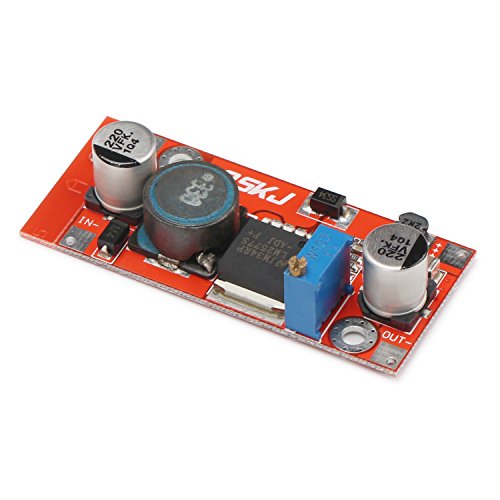

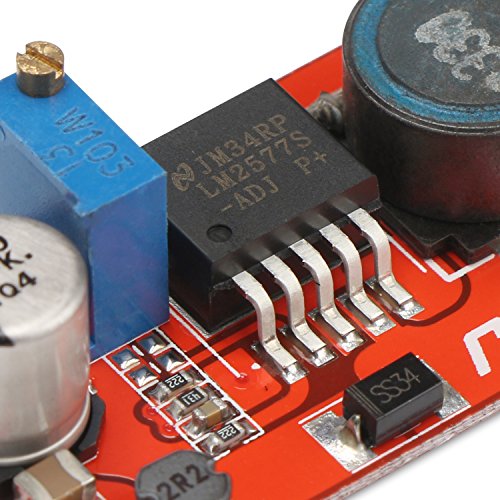

DROK® LM2577 DC昇圧型電力コンバータ3-34V〜4-35V 3A可変昇圧型電圧レギュレータ・ボード

商品説明

特徴：
モジュールのプロパティ：非絶縁型昇圧モジュール
入力電圧：DC 3-34V
出力電圧：DC 4-35V（調節可能）
入力電流：3A（MAX）
出力電流：2.5A（MAX）
出力電力：自然冷却15W、ヒートシンク25W（MAX）（ヒートシンクは含まず）
変換効率：90％
動作温度：工業用（-40°C〜+ 85°C）（周囲温度が40°Cを超える場合、低消費電力、または放熱性を高める場合）
全負荷温度上昇：45°C
無負荷電流：標準15mA（5V〜12V）
負荷調整：+/- 0.5％
電圧調整：±0.5％
動的応答速度：5％200μS
短絡保護：なし（ヒューズおよび保護回路は入力ポートに取り付けてください）
入力逆極性保護：なし（入力ポートに直列ダイオードを接続してください）

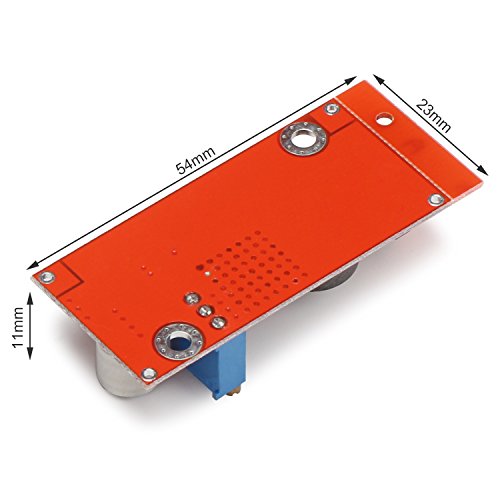

取り付け：ネジ（直径3 mm）、固定穴2個
接続：溶接、ピンはPCBに直接はんだ付けすることができます

変換効率（参考のみ）：
3.7V出力5V / 1.0Aで81％
5.0V出力時12V / 0.5A時84％
7.4V出力12V / 0.5Aで90％
7.4V出力12V / 1.0Aで88％
12V出力時16V / 1.0A時92％
12V出力で16V / 2.0A 90％
12V出力時19V / 1.0A時91％
12V出力19V / 1.5A 92％
12V出力24V / 0.5Aで89％
12V出力24V / 1.0Aで88％

パッケージに含まれるもの：
1x DCコンバータ
