DROK 電流 - 電圧コンバータ 電流 - 電圧のモジュール 0 / 4-20mA〜0-3.3V 0-5V 0-10V 電圧トランスミッタ 信号変換ボード
- メーカー
- DROKING
- ブランド
- DROK
- JAN
- 200327_JPN
- メーカー品番
- 200327_JPN
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
サービス規定：
1.電源：7-36V（出力を10Vにする必要がある場合、入力は12V以上にする必要があります）
2.電源を入れた後、D2インジケーターが点灯しているはずです。それ以外の場合は配線を確認してください。
3.製品は逆極性の保護をしています。

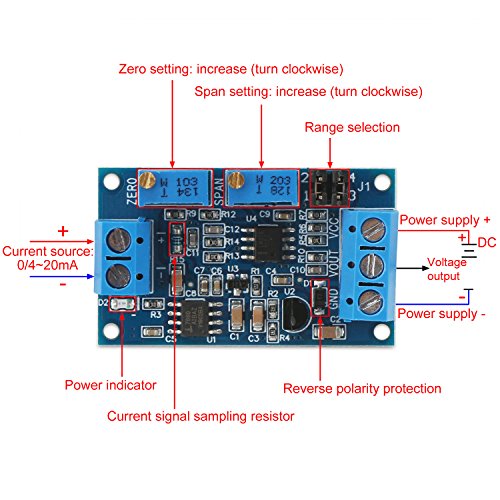

4.電流入力が最小（0mAまたは4mA）のとき、ゼロ電位差計を調整して、電圧出力を最小値（0.0Vなど）にします。
5.電流入力が最大（20mA）のときは、電圧出力を最大値（3.3Vまたは5Vまたは10V）にするためにスパンポテンショメータを調整します。電流入力が4〜20mA）。
必要に応じて、ジャンパキャップを通して適切なスパンを選択してください：
ON：2つのジャンパーピンのジャンパーキャップバックル
OFF：ジャンパーキャップのない2つのジャンパーピン
4 -20mA：0 -2.5Vレンジ：ピン1,2、ONピン3、4 ON
0 -3.3Vレンジ：ピン1,2、OFFピン3,4、OFF
0 -5.0Vレンジ：ピン1,2、ONピン3、4 ON
0 -10.0Vレンジ：ピン1,2、ONピン3、4 OFF
0 -20mA：0 -3.3Vレンジ：ピン1,2、ONピン3、4 ON
0 -5.0Vレンジ：ピン1,2、ONピン3、4 ON
0 -10.0Vレンジ：ピン1,2、ONピン3、4 OFF
パッケージ内容：
1×電圧トランスミッタ
特記事項
- このモジュールは回路信号伝送の過程を通して伝送距離の増加に伴ってその電圧信号が弱くなるように設計されており、このモジュールはそれを避けることができます。
- DROK電圧トランスミッタは7-36V、電流入力範囲は4-20mA / 0-20mA、電圧出力範囲は0-3.3V / 0-5V / 0-10Vです。
- ゼロとフルレンジはあなたのニーズに合わせて調整できます。 モジュールは高い安定性、良好な直線性、工業用グレードです。
- 高精度のカラーリング抵抗を使用した電流信号サンプリング抵抗器は、高精度、小さな温度ドリフトと高出力を提供します。
- DROK信号変換器は逆接続保護で設計されており、ワイヤが逆に接続されると、モジュールが焼損するのを防ぎます。
