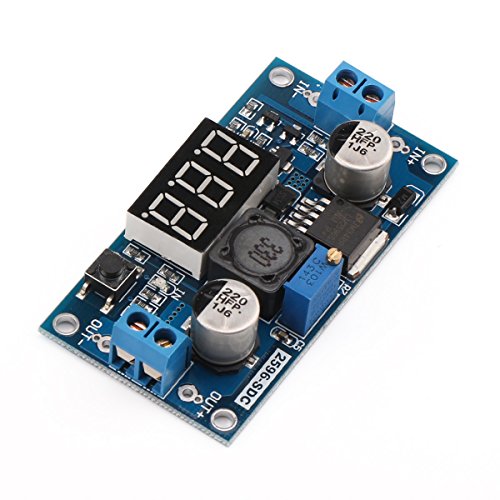

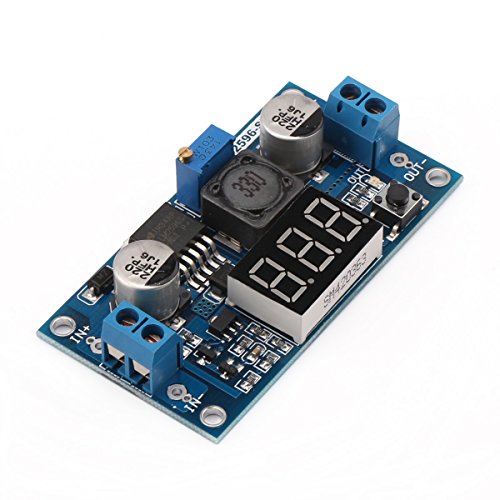

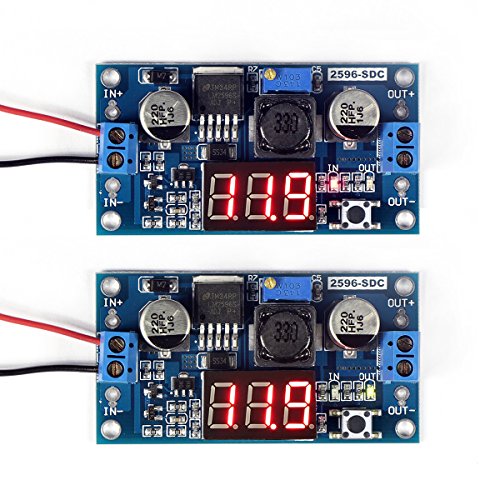

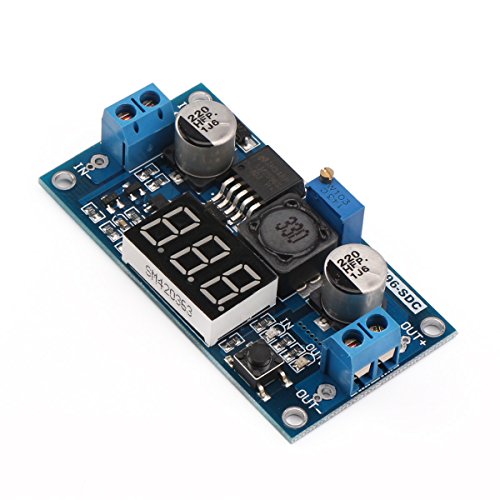

LM2596アナログ制御バックコンバータDC-DC降圧変圧器電圧可調節モジュール36V 24V 12V〜5V 2A赤色LEDディスプレイ付き電圧インバーター電圧安定器電圧計ボード入力/出力電圧
- メーカー
- DROKING
- ブランド
- DROK
- JAN
- 0612520575946
- メーカー品番
- 090118_JPN
- この商品のレビュー
- Amazonでのレビュー
- シェア
商品説明
製品説明
サイズ：ボルトレギュレータ＆LEDディスプレイ
パラメーター：
入力電圧：DC4〜40V（入力電圧は出力電圧より1V以上高くする必要があります）
出力電圧：DC 1.25〜37V（連続可変）
出力電流：2A（安定動作用）、3A max。
電圧計：0〜40V
電圧計精度：±0.1V
内部発振周波数：150KHz

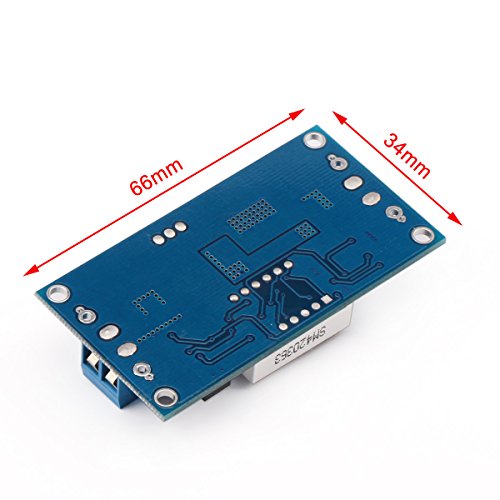

裏面に銅の広い領域があり、放熱性が向上しています
入力/出力電圧の精度を調整する方法は
（1）出力電圧の校正
まず、 "OUT" LEDが点灯し、電圧計が出力電圧の値を表示するように右ボタンを調整します。右ボタンを2秒以上押すと、電圧計と "OUT" LEDが同期して点滅し、出力電圧の校正モードに入ります。
次に、右のボタン（通常の速度）を押すと、電圧値が単位を足しています。単位を引いた左ボタンを押します。ユニットが0.1V未満であるため、電圧計の変化0.1Vを表示するには、1-5回連続して押す必要があります、現在の表示電圧に応じて、キーを押すことによって電圧計0.1Vを何回変化させるか、プレス回数が少なくなります。
最後、右ボタンを2秒以上押してから離し、出力電圧校正モードを終了します。すべてのパラメータは自動的にパワーダウンして保存されます。
（2）入力電圧の校正
まず、 "IN" LEDが点灯し、電圧計が入力電圧の値を表示するように右ボタンを調整します。右ボタンを2秒以上押し、
電圧計と "IN" LEDが同期して点滅し、入力電圧校正モードに入ります。
ステップ2とステップ3は、出力電圧の校正方法と一致しています。
特記事項

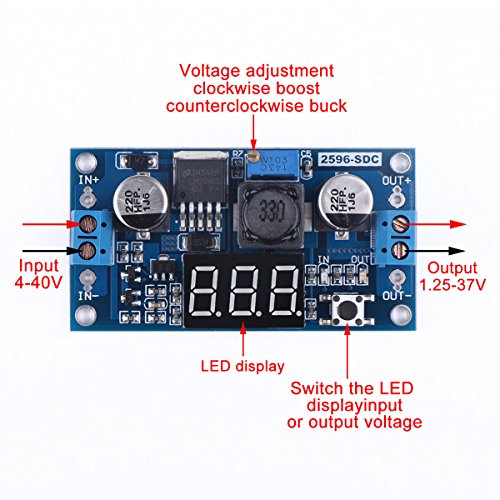

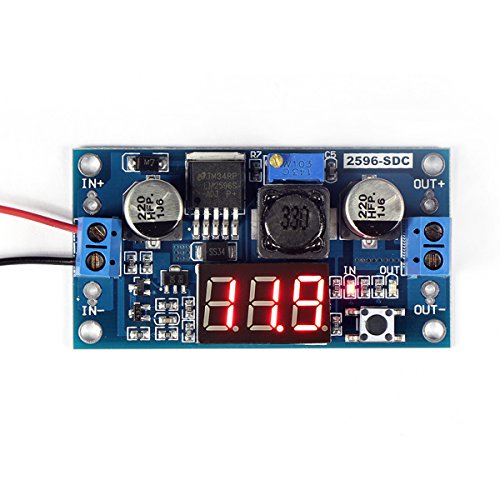

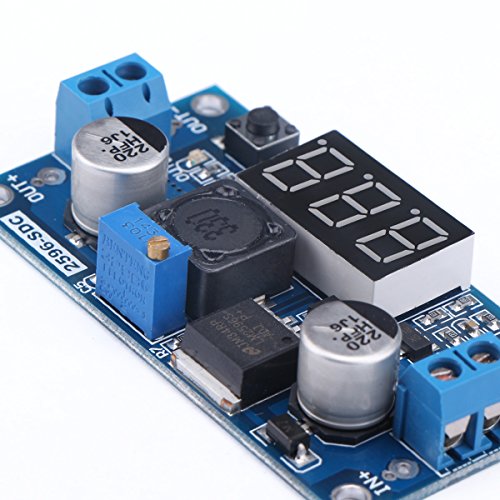

- アナログ制御：スクリューを調整して出力電圧を増減するミニスクリュードライバを使用して、時計回りに電圧を上げ、反時計回りに電圧を下げます。
- 非常に安定した出力を有し、入力範囲はDC4~40Vで出力範囲はDC1.25~37Vです。入力電圧が出力電圧よりも1V以上高いことを確認してください。 多くの電子プロジェクトに使用できます。
- 入力電圧または出力電圧をテストするには、電圧計の横にあるボタンを押します。 出力電圧をテストするときは緑のLEDが点灯します。 入力電圧をテストするときに赤いLEDが点灯します。
- 入力および出力電圧測定誤差較正機能付き。 配線端子ははんだごてを必要とせず、便利な使い方をしています。
- ボタンを1〜4秒間押して、手を離すときに電圧計を止めます。 電圧計は非常に正確です。
