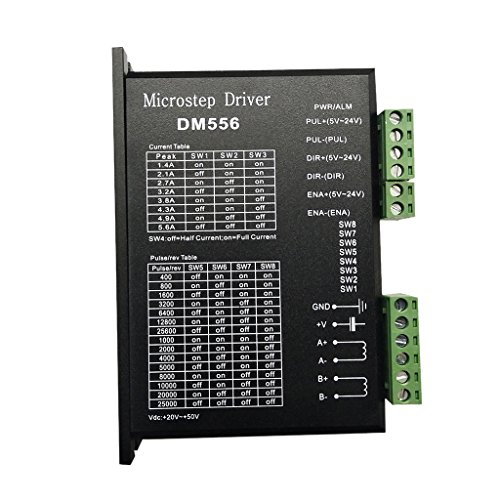

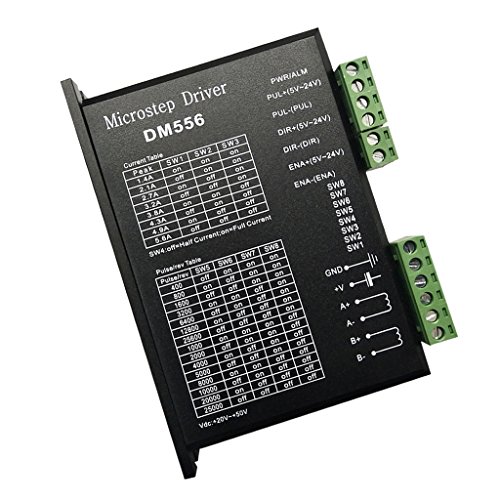

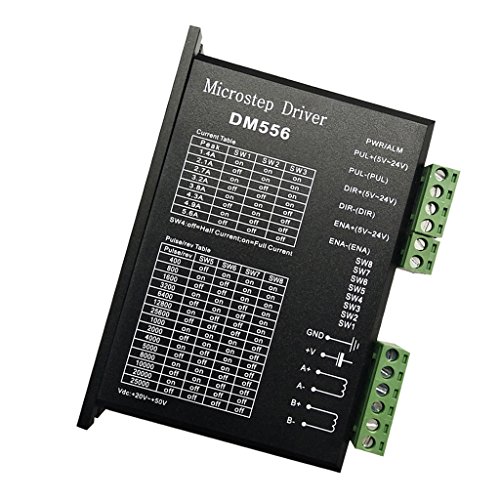

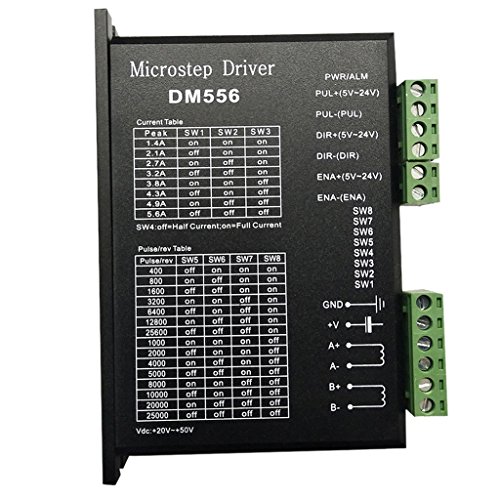

Dolity 42 57　ステッパー　モーター　ユニバーサル　2相　ステッパーモーター　ドライバー　 DM556　 交換性　便利性　

商品説明

説明:

- 入力電源24〜50V DC電源
- 出力電流は1.0A〜5.6A、調整可能な8、分解能0.5Aです。
- 42/57/86ステッパーモーター用
- 低速ゼロ振動、騒音が小さい
- アプリケーション。自動包装機、ディスペンサー、彫刻機およびその他の自動装置

仕様:

- ドライブ機能の説明

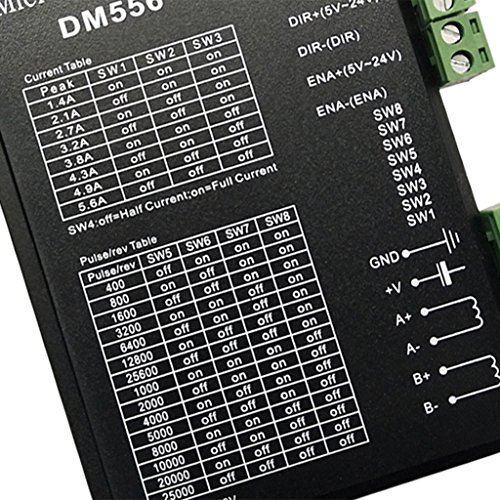

- 信号インタフェース

- PUL +およびPUL-は制御パルス信号の正および負の端であり、 DIR +およびDIR-は指向性信号の正および負の端であり、 ENA +およびENA-はイネーブル信号の正および負の端です。 24Vは2K抵抗をストリングする必要があります

- モータインタフェース

- A +、A-はモータのA相巻線の正端子と負端子に接続され、 B +、B-は、モータのB相巻線の正極端子および負極端子に接続されている。 A、B二相巻線交換の場合、モータの方向を逆転させることができます。

- 電源コネクタ

- DC電源、動作電圧範囲は20-50VDCのために推奨され、電源は100Wよりも大きく、見るためのオープンの実際の使用によると、入力はDC40V以上ではない適切な選択です

- インジケータライト

- ドライブには赤と緑の2つのライトがあります。緑色のライトは電源インジケータライトです。ドライバの電源がオンになると、緑色のライトが常に点灯します。赤色のライトは障害インジケータライトです。過電圧または過電流フォルトが発生すると、フォルトライトは常にオンになります。障害が解消されると、赤いライトが消灯します。ドライブに障害が発生すると、ドライブの電源をオンにして再度有効にすることによってのみ、ドライブをクリアすることができます。

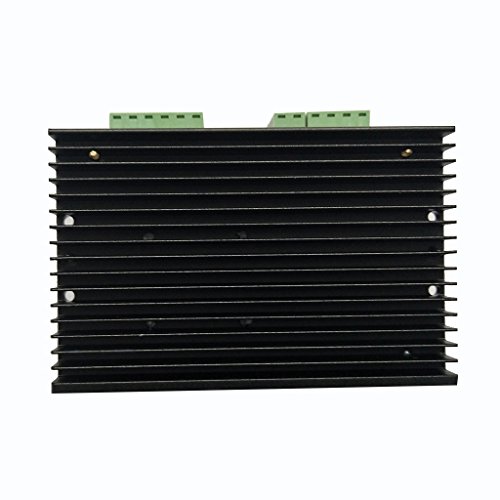

- 取り付け方法ドライブの寸法：118×75.5×34mm、取り付けピッチ112mmmm。水平と垂直の両方の設置、提案された垂直設置。設置時には、熱を促進するために金属キャビネットの近くに設置する必要があります

パッケージに含まれるもの:

1個のDM556ドライバ
