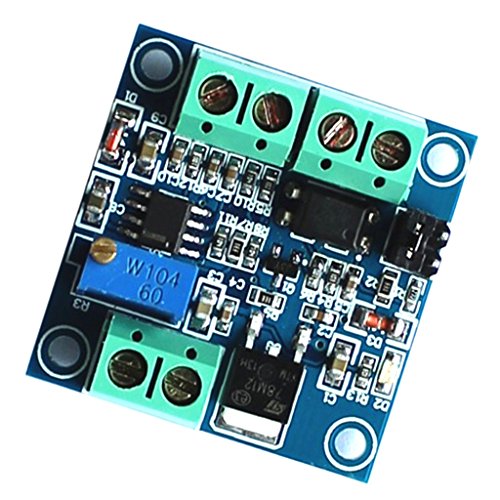

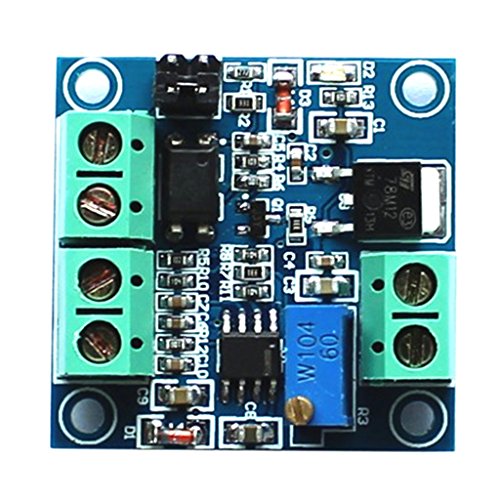

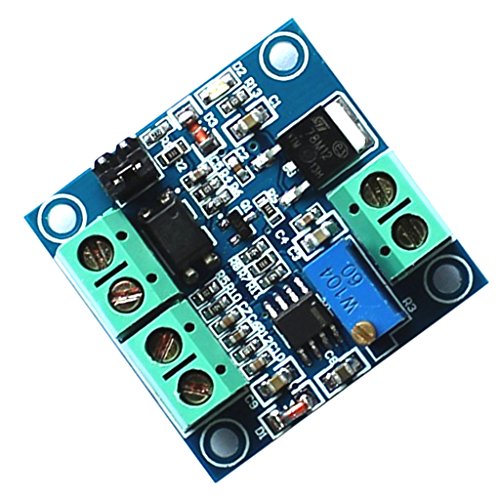

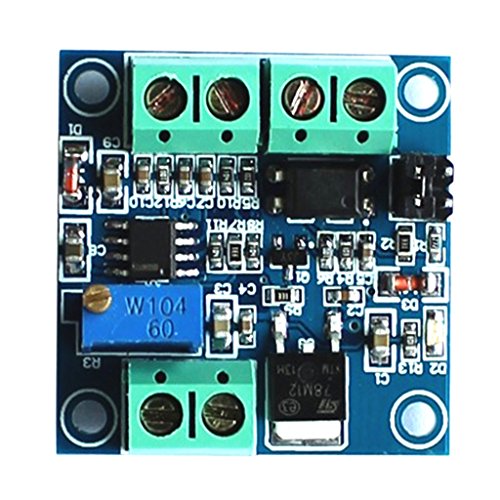

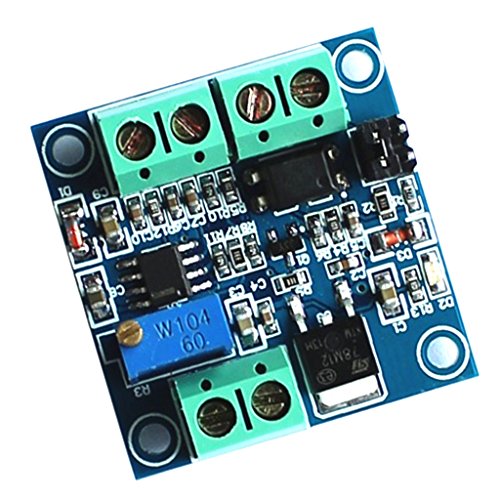

Dolity 高精度　変換モジュール　PWM〜電圧ボルト　0〜-100％PWM to 0-10V 　PWM /電圧コンバータモジュール

商品説明

説明:

- PWM-to-電圧モジュールは、デジタルPWM信号を0〜100％をアナログ信号0〜10Vに変換することができます。
- 出力電圧を調整するためにPWMデューティ・サイクルを調整することにより、工業用制御パネルまたはその他の信号インタフェース・スイッチングに使用できます。
- エンベデッドマイクロコントローラ技術を採用し、操作が簡単で、ポテンショメータで微調整することができます。
- 出力電圧の精度を1％以内にさらに高め、入力周波数を3KHZに上昇させ、PWM、デューティサイクルを電圧に（ショート抵抗で）、5V / 10Vで（ショート抵抗で）選択します。

仕様:

- サイズ：約33.14×33.02mm / 1.304×1.3インチ

- 5/10ショートD / Fオープン1〜1KHzの周波数を0〜5V（任意のデューティサイクル）
- 5/10オープンD / Fオープン1〜1KHz周波数0〜10V（任意のデューティサイクル）
- 5/10ショートD / Fショート0〜100％のデューティ・サイクルを0〜5V（周波数範囲1Hz〜3KHz）
- 5/10オープンD / F短絡0〜100％デューティ・サイクル0〜10V（周波数範囲1Hz〜3KHz）
- 電源電圧：9V〜24V
- 信号入力周波数範囲：1Hz〜3KHz（振幅3.3V〜5V）
- 信号入力デューティサイクル範囲：0〜100％（振幅3.3V〜5V）
- 出力電圧：0.00V〜5.00V / 0.00V〜10.00V
- 誤差耐性：1％以内、線形変換
配線定義：
- 12V：正の電源コネクタ（9V〜24V）
- GND：パワーグランドインタフェース
- PWM：信号入力（1~1KHz 0~100％）（振幅3.3V~5V）
- GND：信号入力の負のインタフェースまたはグランド
- OUT：信号出力インタフェース（0.00V〜5.00V / 0.00V〜10.00V）
- GND：グランド・インタフェース
- 注：出力が0.00V〜10.00Vの場合、電源電圧は10V以上にする必要があります。

パッケージに含まれるもの:

1ｘPWM /電圧コンバータモジュール
