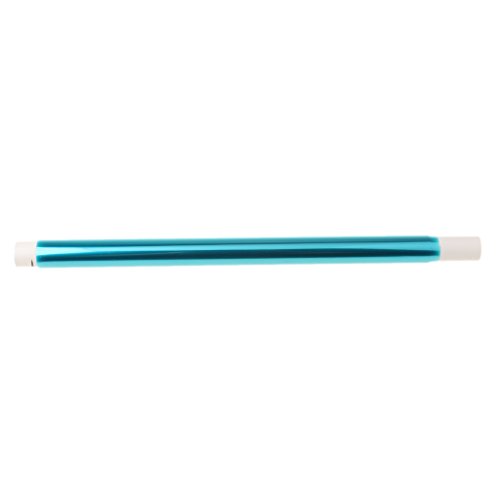

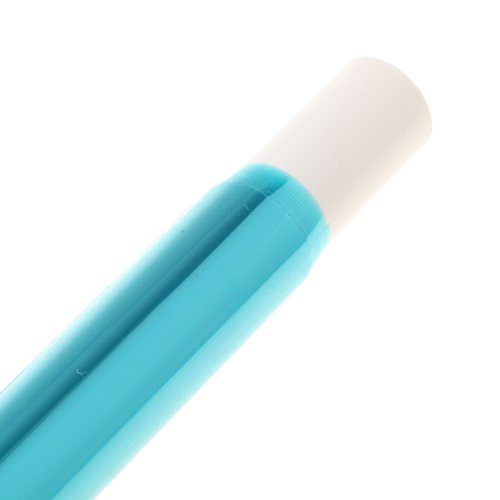

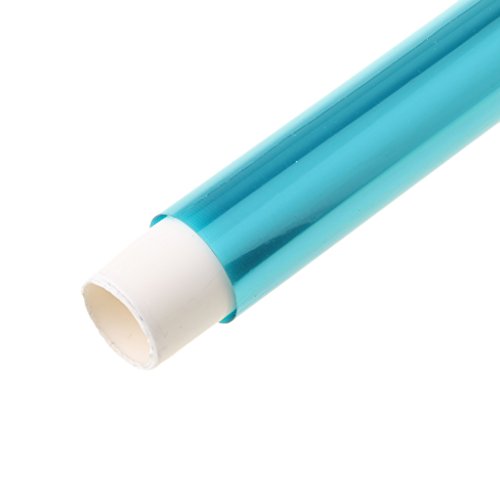

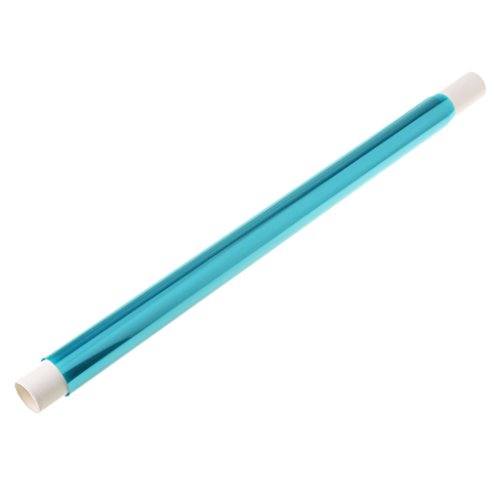

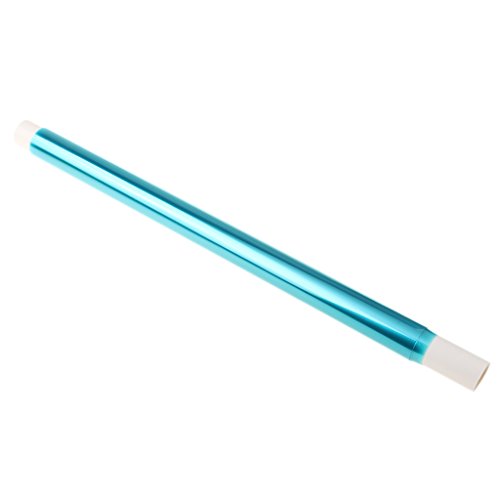

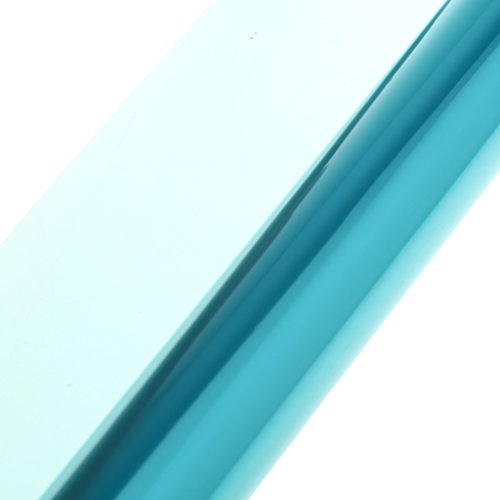

Dovewill PCB 　1m　 感光性ドライフィルム　 DIY

商品説明

説明:

また、ドライフィルムとして知られている写真フィルムは、PCBの上に貼り付け、PCBボードを作るために使用され、それが敏感な回路基板となります。
ドライフィルムは、pH値がpH8.0-8.5間の最もアルカリ性のエッチング液に対して耐性であることができ、酸エッチング液の大部分に対して耐性です。
1.5ミルのドライフィルムは完全に0.25インチの厚さの穴をカバーすることができます。
ドライフィルムは、めっき浴、無シワ、色なしの最も一般的な用途で利用可能です。

長さ：1メートル

パッケージに含まれるもの:

1枚感光性ドライフィルム

注意:

操作手順：
1.CCLを研削する、このシンプルな、ライン上の最高級の磨かれたきれいな水の曇り紙を使用しています。

2.除去する、写真フィルムは、フィルムの2つの層の間に挟まれ、第一の側が引き裂か透明テープの涙を利用することができ、ライン上のいくつかを試してみてください。
3、その後、箔、銅張り積層板を貼り付けた少しクリーナーを見ることができ、気泡を持たないようにしてみてください。
4、良好なペースト膜が高すぎないプレス、定着から約100度を用います。
5、プリント基板フィルムは、提案では、硫酸の旅でそれを印刷した紙を要求しなかった場合、罰金は最高の精度に達する可能性フィルムを使用することです。
6に示すように、写真乾板上のプリント回路（注：ドライフィルムので、印刷を強調するために、負であり、我々は通常、写真乾板は反対側を使用する）通常の省エネランプ10又はように、露光機がある場合に1分と線は、太陽が光にさらされたとき、感光膜の色が変化するので、明らかに、それは30秒-60秒であるべきで、露光プロセスを試していない、光が暗青色になります。あなたは簡単にあなたの回路図は、ボード上に現れたが表示されます。
7に示すように、現像液に、現像及びフロントパネル上に保護フィルムを引き裂く（係る現像剤1：100,10グラムの水の合計1L）少し硬いスティック綿ボードを拭く開発する際に使用されます。
8は、エッチング、これは（保護、塩酸+過酸化水素などの環境塩化第二鉄エッチング液）は、環境エッチング店、速い、きれい、無臭推奨され言うまでもないです。
9は、良いCCLエッチングした後、ストリッピング、フィルムから1:60または70によって骨抜きに、数分のようなボードバブル、
10は、ボードの完了後に、非常にかなり良い、最も密な行間隔は0.1mmの幅、0.1mmのある、0.1mmのラインは、しかし知って行うことは非常に簡単ですが、0.1の線を行うと、ドライフィルム間隔0.1ラインを簡単に行うことができますそれ。
