Dovewill 　HD9800 変換ボード　2P 電源供給線　5P 信号線

商品説明

説明:

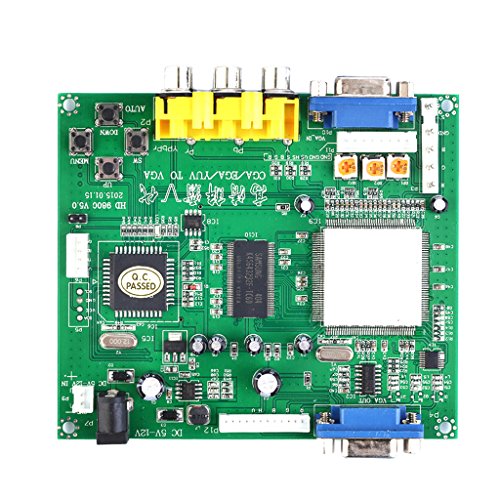

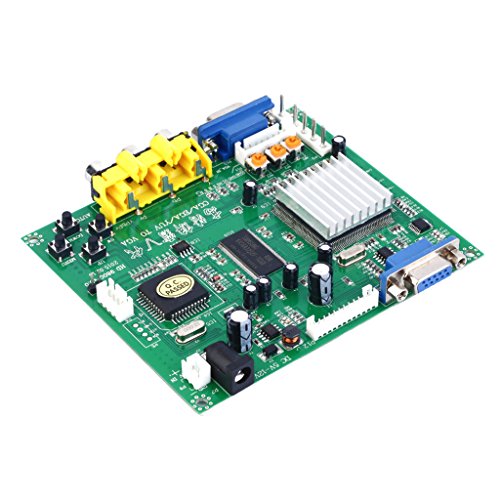

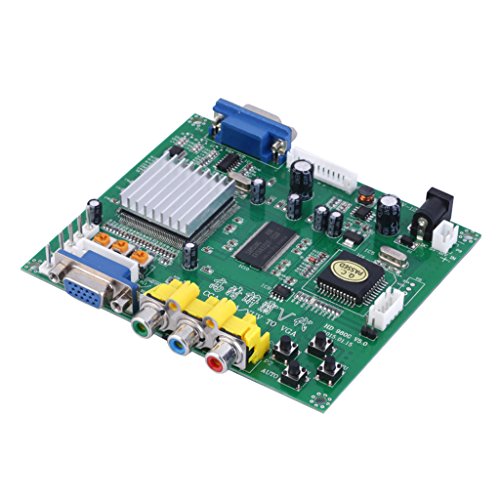

HD9800V. 5 HD変換ボード。

CGA / EGA / VGA / YUVコンポーネント信号入力をサポート

VGA出力をサポート（640x480,800x600,1024x768,1360x768）

CGA / EGA / VGA信号オートスキャン（15KHz、24KHz、31KHz）

YUVコンポーネント信号自動スキャン（480i、576i、720i、1080i、480p、576p、720p、1080p）

展示（英語と中国語）

画像の位置とズームの制御をサポート

実際の1670万色変換用の真のデジタル24ビットA / Dコンバータ

すべてのタイプのVGAモニタ（CRT、LCD、PDP、プロジェクタなど）をサポート

メニューコントロール

- 「MENU」を押してOSDメニューを開き、Enterを押します。

-「UP」を押し上げる。

- 「DOWN / AUTO」を押し下げて縮小します。

- このキーを押す：オートスキャンCGA / EGA信号

- このキーを5秒以上押すと、システムがリセットされます。

（OSDメニューを開くとこの操作は無効です）

「SW」スイッチ入力信号Ypbpr / RGBS / RGBHV。

（OSDメニューを開くとこの操作は無効です）

- 「Clamp sp」＆「Clamp」このボタンは調整しないでください。ただし、モニターには黒い部分や変色があります。

- より多くの機能を制御するには、OSDを操作して操作してください。

仕様:

入力電源：5VDC +/- 0.5V（2A）

入力信号：

CGA / EGA 14.5kHz~16.5kHz 23.5kHz~25.5kHz 30.5kHz~32.5kHz

RGBHV：30.5 kHz〜32.5 kHz

VGA：30.5kHz~32.5kHz

Ypbpr：480p、576p、720p、1080p

Ycbcr：480i、576i、720i、1080i

出力信号：VGA：640 * 480,800 * 600,1024 * 768,1360 * 768

ユーザーチェック：入力、ズーム、画像の位置、

出力解像度、RGBゲインを調整します。

サイズ：15X15X5mm

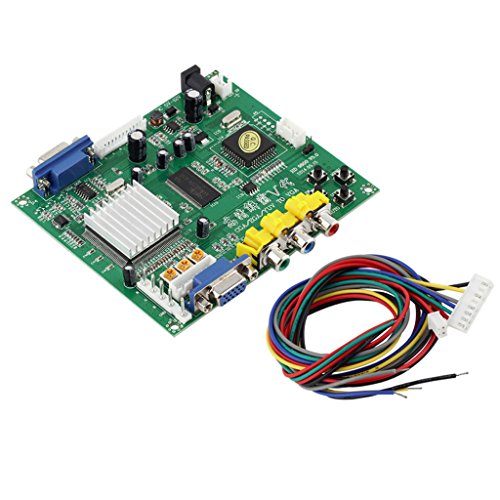

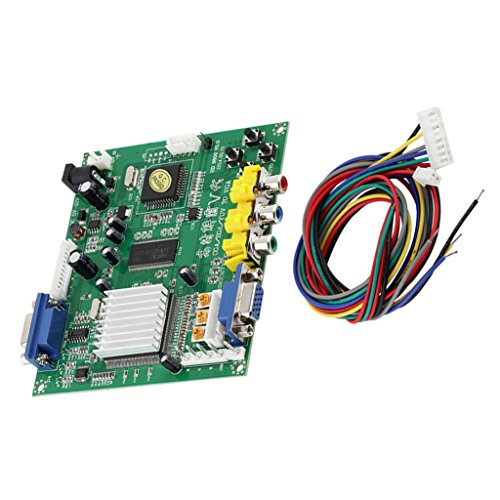

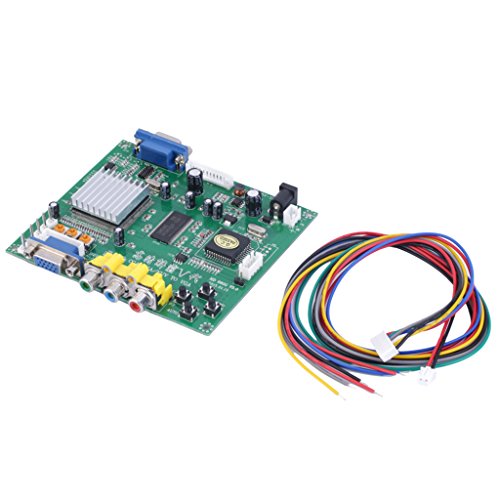

パッケージに含まれるもの:

1個変換ボードHD9800

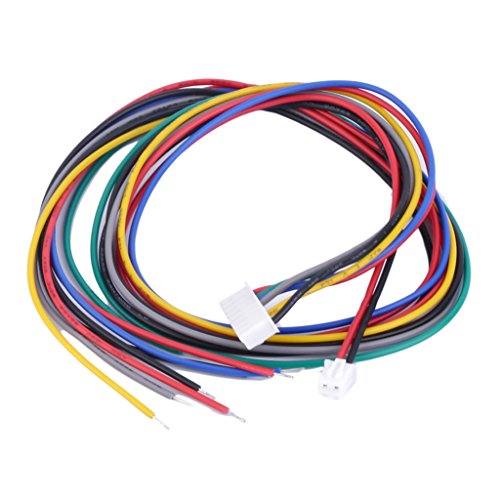

1本2P電源供給線

1本5P信号線
