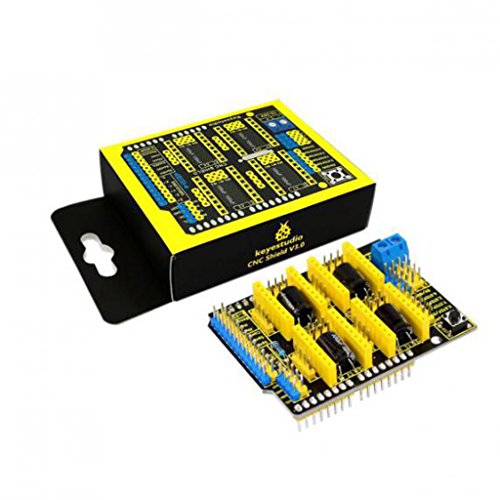

Dovewill Arduino用　ドライバ　拡張ボード　CNCシールドV3　3Dプリンター　彫刻機A4988

商品説明

説明:

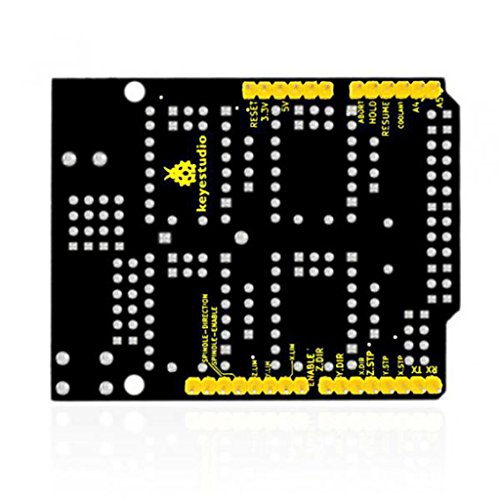

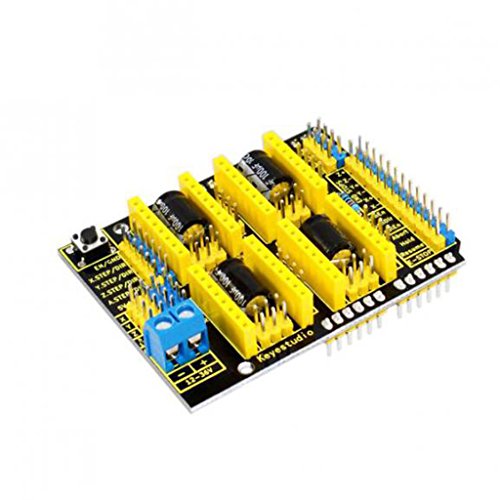

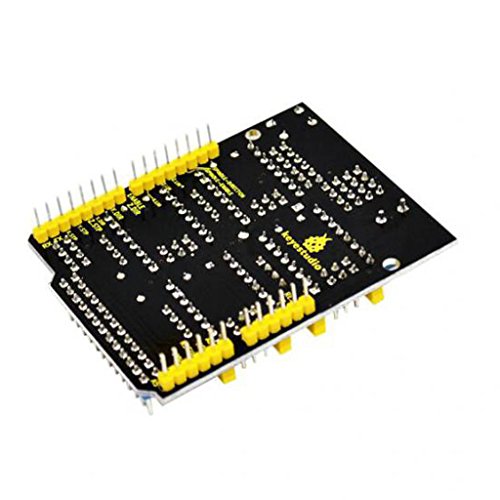

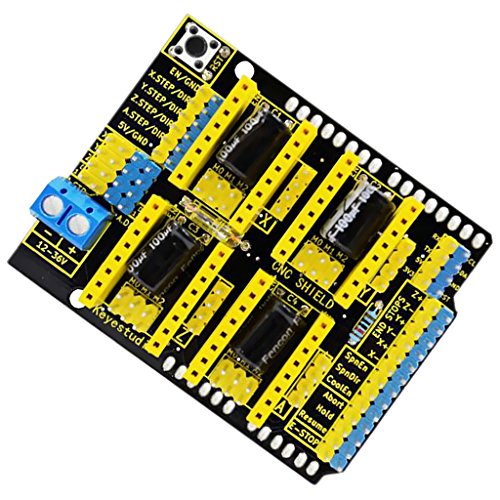

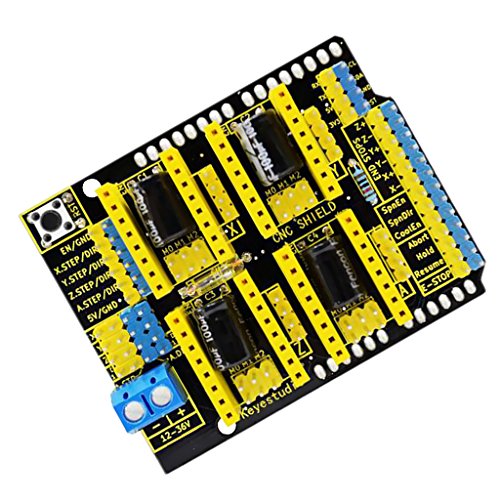

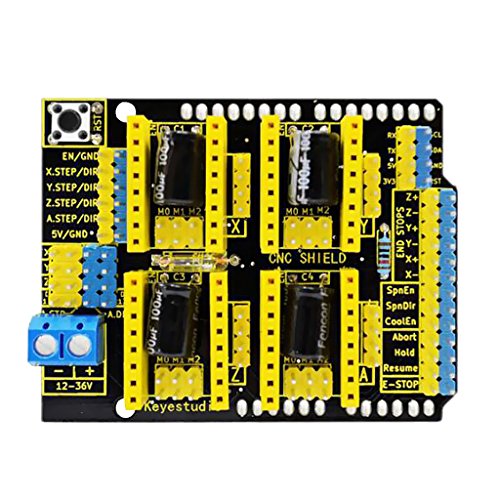

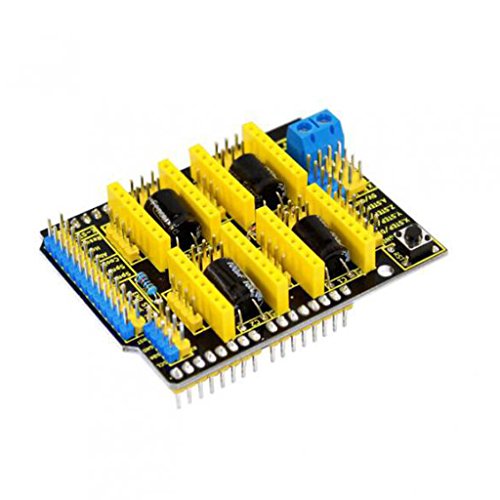

keyestudio3DプリンタステッパモーターシールドV3は、彫刻機や3Dプリンタのドライバ拡張ボードとして使用できます。

4チャンネルのステッピングモーターを駆動するためのA4988ステッパーモータードライバーモジュール（含まれていない）用の合計4チャンネルスロットを備えています。

ステッパーモーターの各チャンネルは2つのIOポートしか必要としません。つまり、3つのステッパーモーターを管理するには8つのIOポートで十分です。

このシールドは、プロジェクトでステッピングモータを管理するための迅速な作業を行うことができます。

最新のAduino CNCシールドバージョン3.0

仕様:

GRBL 0.8c互換。 （Gコードコマンドをステッパー信号に変換するAduino UNO上で動作するオープンソースファームウェア）

4軸サポート（X、Y、Z、A - X、Y、Zを複製するか、またはD12とD13ピンを使用してカスタムファームウェアで完全な4軸を実行できます）

2 x各軸のエンドストップ（合計6）

スピンドルの有効と方向

クーラントイネーブル

取り外し可能なPololu A4988互換のステッパードライバーを使用します。 （A4988、DRV8825など）

ステッパードライバーのマイクロステッピングを設定するジャンパー。 （DRV8825のようなドライバーの中には1/32マイクロステッピングが可能なものもあります）

コンパクトなデザイン。

ステッパーモーターは、4ピンのモレックスコネクタと接続するか、またははんだ付けして固定することができます。

12-36V DCで動作します。 （現時点では、Pololu DRV8825ドライバは最大36Vまで対応できるため、ボードに電源を供給する際の動作電圧を考慮してください）。

サイズ：約6.9x 5.3x 1.9cm / 2.72x 2.09x 0.75inch

パッケージに含まれるもの:

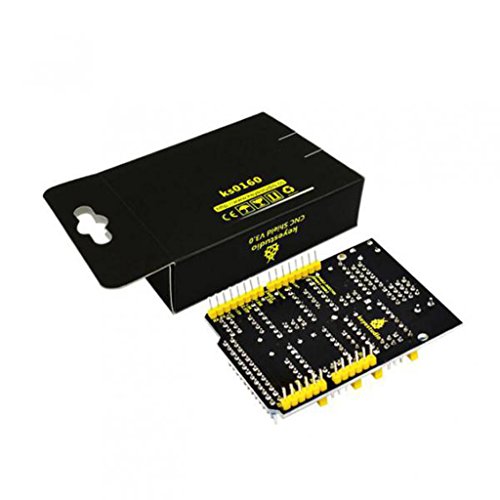

1個シールドV3ボード

注意:

明るさと画面の設定の違いにより、アイテムの色が写真と多少異なる場合があります。手作業による測定が異なるため、わずかな寸法差を許してください。
