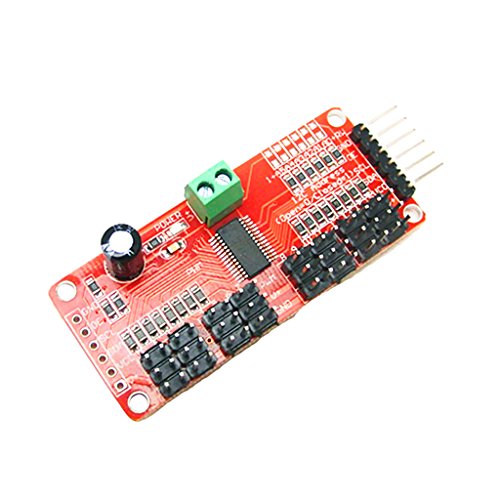

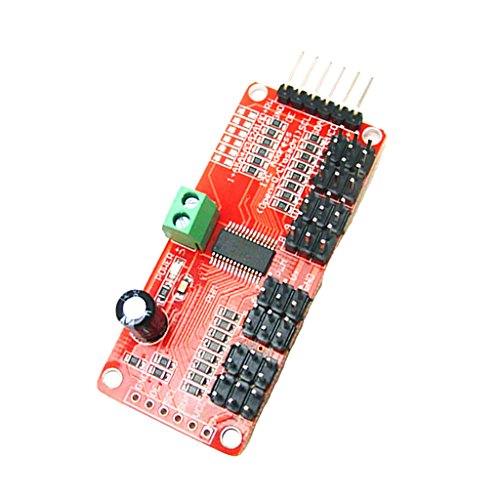

Dovewill PCA9685 16チャネル　12ビット　PWM　サーボ　モータ　ドライバ　　I2Cモジュール　Arduino対応

商品説明

説明:

- I2C入力、制御16 PWM出力、16ウェイサーボモータを制御することができます。

- 2つのピンのみを使用して、16個のフリーランニングPWM出力を制御します。最大62個のブレークアウトをチェーンして最大992個のPWM出力を制御することもできます

- これは、クロックを内蔵したI2C制御のPWMドライバです。

- これは5Vに準拠しています。つまり、3.3Vのマイクロコントローラから制御し、最大6Vの出力を安全に駆動できます（これは、3.4 +順電圧で白色LEDまたは青色LEDを制御する場合に適しています）

- 6つのアドレス選択ピンを備えているので、最大62個の出力を1つのI2Cバスに接続することができます。合計992出力 - これは多くのサーボまたはLEDです

- 約1.6KHzまでの調整可能な周波数PWM

仕様:

- 各出力の12ビット分解能 - サーボの場合、60Hzの更新レートで約4usの分解能

- 設定可能なプッシュプルまたはオープンドレイン出力

- すべての出力をすばやくディスエーブルにする出力イネーブル・ピン

- 私たちはこの素敵なチップをカップルの素敵なエキストラとのブレークアウトボードにまとめました

- 電源入力用の端子台（または、側面に0.1インチのブレークアウトを使用できます）

- 端子ブロック入力の逆極性保護

- グリーンパワーグッドLED

- 3つのピンコネクタを4つのグループに分けて、一度に16サーボを差し込むことができます（サーボプラグは0.1インチよりわずかに広いので、0.1インチのヘッダーでは隣に4つしかスタックできません）

- 「チェーン対応」設計

- V +ラインに大きなコンデンサを配置する場所（必要な場合）

- すべての出力ラインに330Ωの直列抵抗を接続して保護し、駆動用LEDを軽くする

- 6つのアドレス選択ピンのはんだジャンパー

- サイズ：約60x25x5mm

パッケージに含まれるもの:

1個PCA9685 16チャンネル12ビットPWMサーボモータドライバI2Cモジュール
