Dovewill PCBボード　 感光性ドライフィルム　高品質　全２サイズ選べる - 30cmx1m

商品説明

説明:

ドライフィルムとも呼ばれる写真フィルムは、PCBボードの作成に使用され、PCBの上に貼り付けられ、敏感な回路基板になります。

めっき、穴被覆、エッチングプロセスに適しています。

ホールをカバーする優れた能力

高解像度

ほぼすべての表面に優れた接着力

露出後の画像の明瞭度

フロントパネルは開発後に非常にきれいです

サイズ：約0.3x5m / 11.81x39.37inch

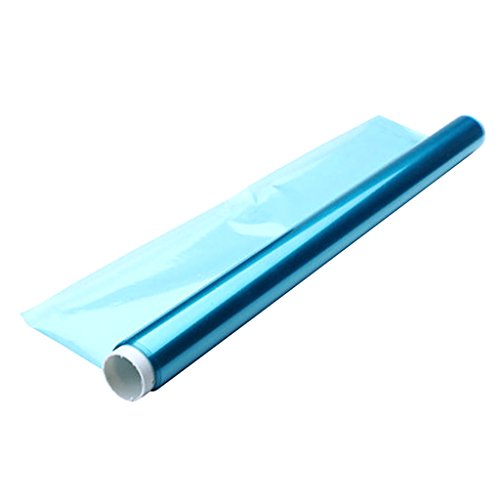

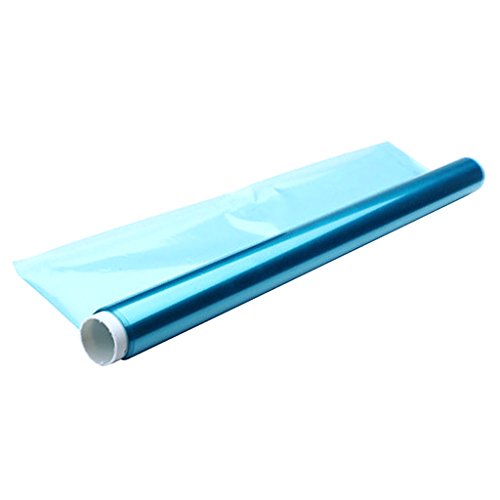

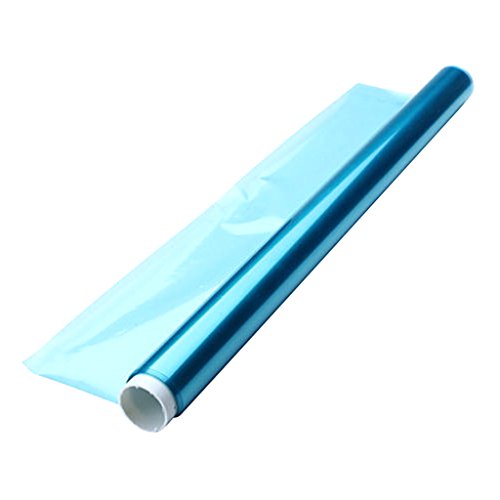

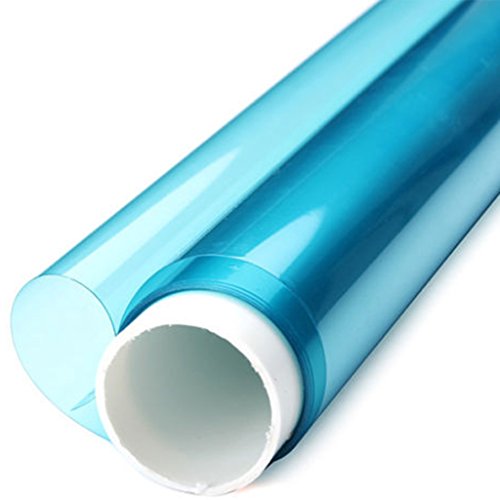

色：写真が示すように

仕様:

それの使い方 ：
1.ボードを清掃します。ドライフィルムをあなたのボードより少し大きくカットします。

2.レジストを塗布する：このフォトレジストには3つの層があり、上部と下部の層は透明な保護層なので、最初に保護層を1つ取り除く必要があります。簡単な方法は2つの小さなスコッチテープを使用することです。その後、ボード上に中間層を適用します。

3.露出：ネガアートワークを残りの保護層の上に置きます。

4.開発する：忘れないでください：ネガティブフィルム現像剤が必要です、フィルムの残りの保護層を取り除きます。 3分後に開発者からボードを取り出し、流水の下に置いて確認すると、時間が必要な場合は常に開発者に戻すことができます。

エッチング：
ドライフィルムは酸エッチング液のほとんどに耐性があり、PH値はPH8.0～8.5の間のほとんどのアルカリエッチング液に耐えることができます。
カバー穴：
1.5ミルの乾燥フィルムは0.25インチの厚さの穴を完全に覆うことができる。
メッキ：
ドライフィルムはめっき浴のほとんどの一般的な使用で利用可能ですが、しわ、色無し。

パッケージに含まれるもの:

1ロール感光性ドライフィルム

注意:

明るさと画面の設定の違いにより、アイテムの色が写真と多少異なる場合があります。
手作業による測定が異なるため、わずかな寸法差を許してください。
