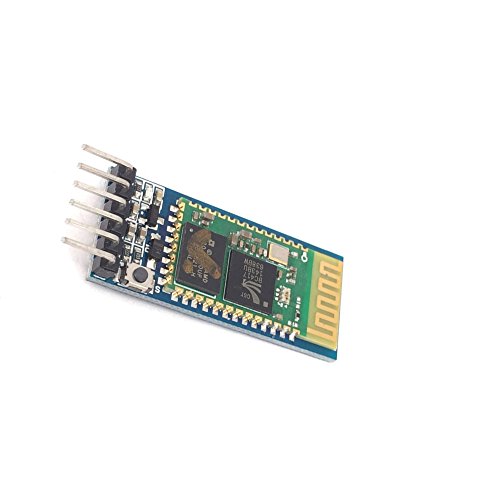

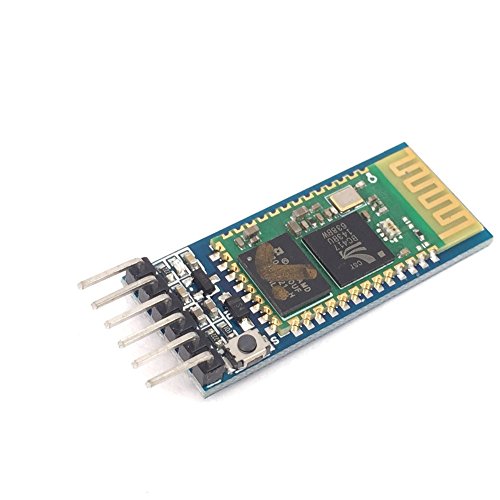

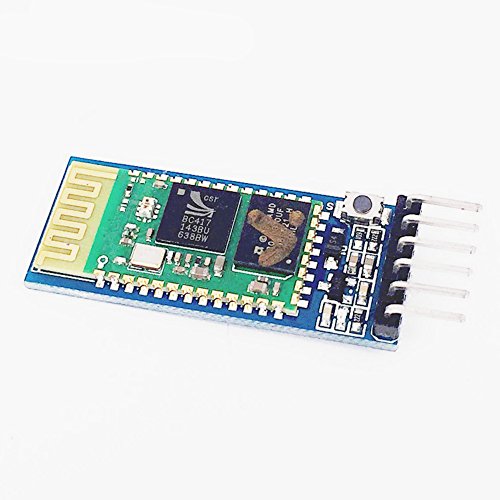

Ecloud Shop® HC-05シリアル・トランシーバ・モジュール用のワイヤレスのブルートゥース Arduinoのホスト

商品説明

モジュールパラメータ：
1.PCB寸法：37.3ミリメートル（長さ）* 15.5ミリメートル（W）
2.重量：3.5グラム
3.入力電圧：3.6V - 6V、7V以上を禁止
4.電源アンチリバース、リバースモジュールは動作しません。

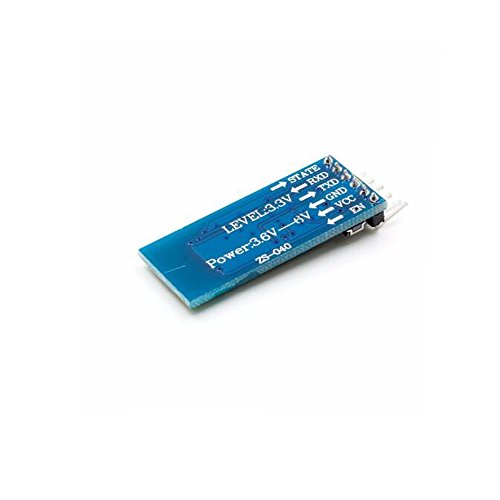

5. 6フィートを導く：EN / VCC / GND / RXD / TXD / STATE（ブルートゥース状況は、接続した後、足、低未接続の出力、高出力につながります）
接続ステータスインジケータ6.、LEDフラッシュにはブルートゥース接続を意味しません。 ATコマンドモードに入りLEDゆっくり点滅
7.オンボードの3.3Vレギュレータチップ、入力電圧DC 3.6V-6V 約30ミリアンペアのとき不対、電流（LEDライトは、変更の現在の状態を点滅するので）約10ミリアンペアの成功ペアリング電流の後
8.インターフェイスレベルの3.3Vは、直接様々なマイクロコントローラ（アルドゥイーノ/ 51 / AVR / PIC / ARM / MSP430など）に接続することができ、5Vのマイクロコントローラはまた、直接接続することができます。直接ではないMAX232チップを介して、マイクロコントローラのシリアルポートに接続されています！
9. 10メートルの開口面積効果的な伝送距離、10メートル以上も可能ですが、品質保証を接続しないでください
10.ペアリングが成功した後は、それが全二重シリアル・インタフェースとして使用することができます。すべてのブルートゥースプロトコルを知らなくても、だけ8データビット、1ストップビット、パリティなしの通信フォーマットをサポートしています。これは、他の形式をサポートしていません最も一般的に使用される通信フォーマットです！
11.を押してパラメータおよびクエリ情報を設定し、ATモード入ることができるパワーアップされたブルートゥースモジュールを与えるためにボタン
12.あなたは、ATコマンドを使ってマスタとスレーブモードを切り替えることができます
13.モジュールのデフォルトのボーレートは9600、デフォルトのペアリングパスワードは1234、HC-05のデフォルトの名前です
透明収縮チューブ
14.保護 接続方法：
VCC：正電源
GND：電源が負であります
RXD：受信機は、ブルートゥースモジュールがデータに他のデバイスから受信します。通常は、他のデバイスTXD送信側に接続されました
TXD：ブルートゥースモジュールが別のデバイスにデータを送信する側を送信します。受信端末RXDは、通常、他のデバイスに接続され
EN：対応クライアントは、その後、3.3V ATモードを入力する必要があります
