F Fityle 高品質　16x16 LEDドットディスプレイ10ピンジャンプワイヤー 12864 インターフェイス 無限カスケード

商品説明

お客様にご満足いただけるよう、弊社は日々最善を尽くして対応して参ります。ご注文・商品についてのお問い合わせは、メールにてお受け致しております。もし何か問題がございましたら、お気楽にご連絡下さい。

説明:

- Keyestudio LEDディスプレイモジュールは、4つの8×8ドットを接続します。ライン選択は、2つの74HC138からなる4-16デコーダによって選択され、ストロボラインと同様に、LEDアノードが接続される。カラム出力は2つの74HC595カスケードで構成され、シリアルデータをSPI信号でパラレルデータに変換できます。

- 列の出力信号が高レベルであるとき、列のLED陰極も高レベルであるので、選択された行と列の交差点に位置するLEDは点灯しない。反対に、列の出力信号が低レベルであるとき、列のLED陰極もまた低レベルであるので、選択された行と列の交差点に位置するLEDが点灯する。

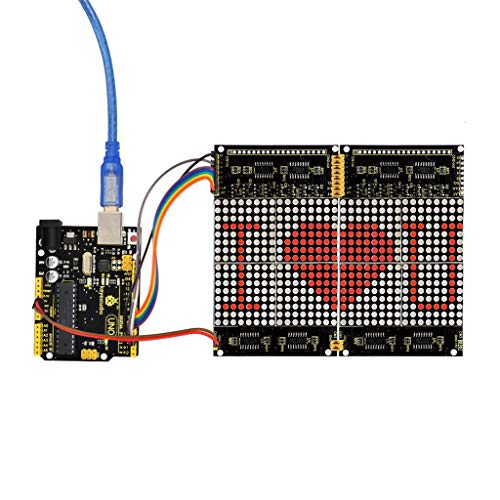

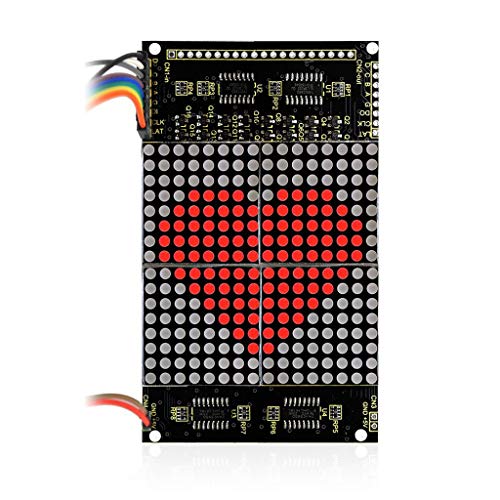

- 行を通過すると、74HC595はラインデータを出力します。ダイナミックスキャンで合計16行のサイクルが繰り返され、16 * 16ドットが必要なテキストまたはグラフィックスを表示できます。

仕様:

- 材料：fr-4エポキシガラス繊維板

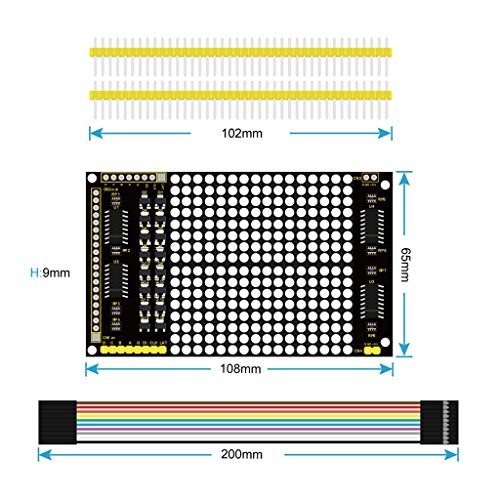

- サイズ：10.8 x 6.5x 0.9cm / 4.3 x 2.6 x 0.35インチ

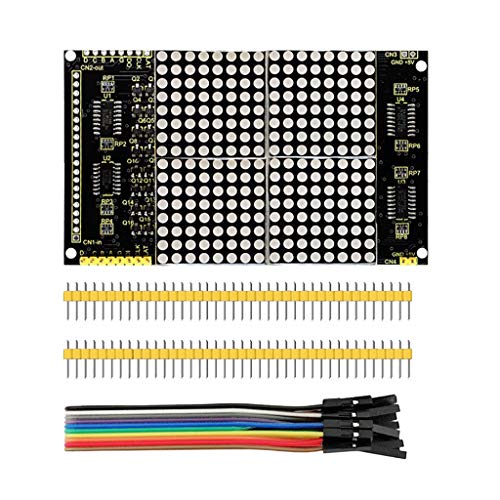

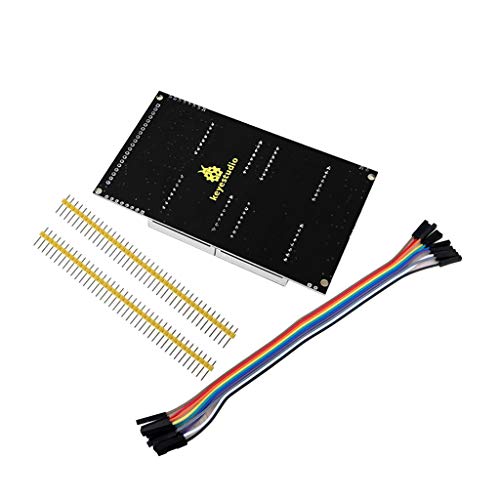

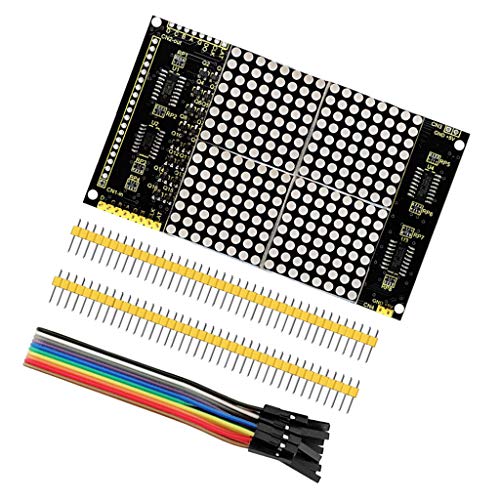

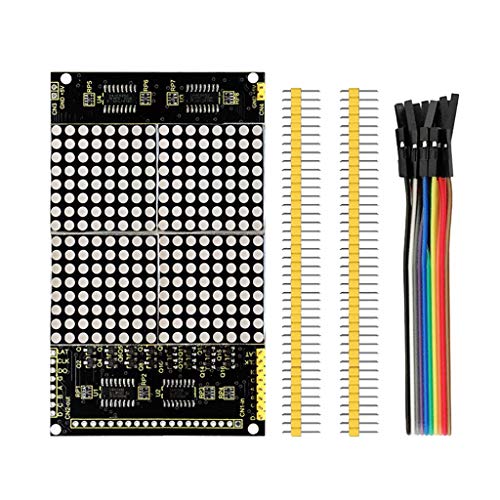

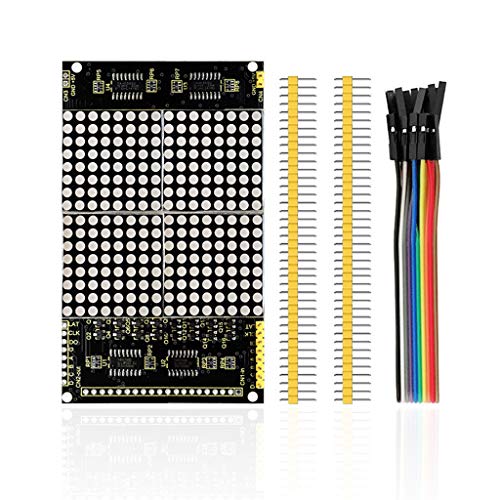

パッケージに含まれるもの:

1ｘLED 16 * 16ドット表示モジュール
2ｘLCD12864インターフェイスピンヘッダー
1ｘ10ピンジャンプワイヤー
