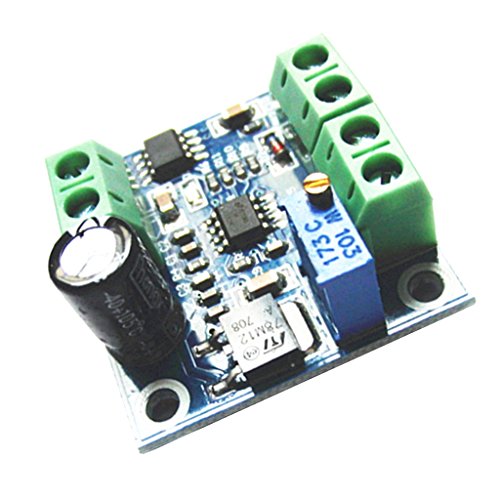

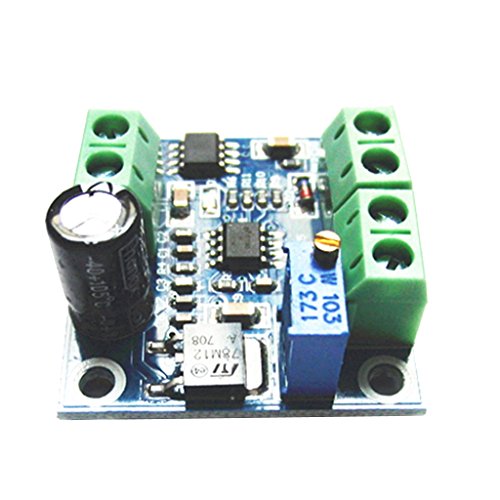

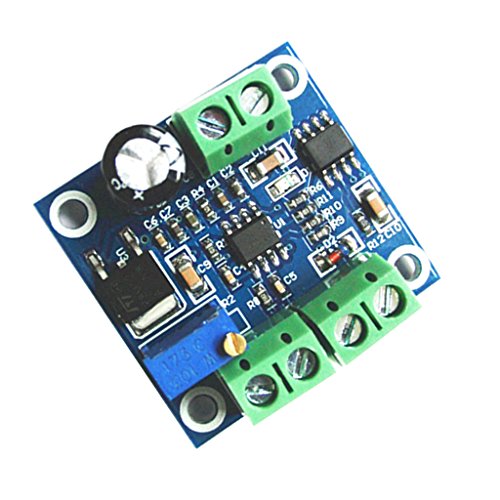

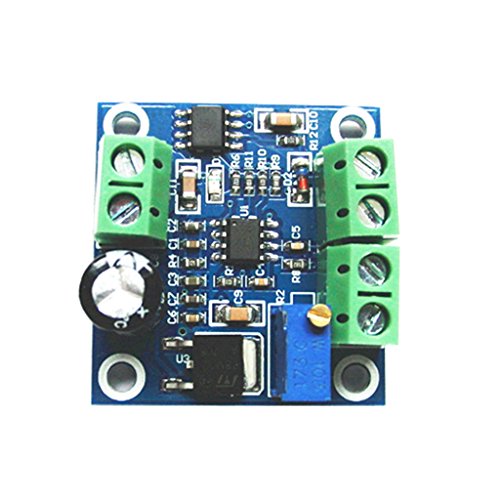

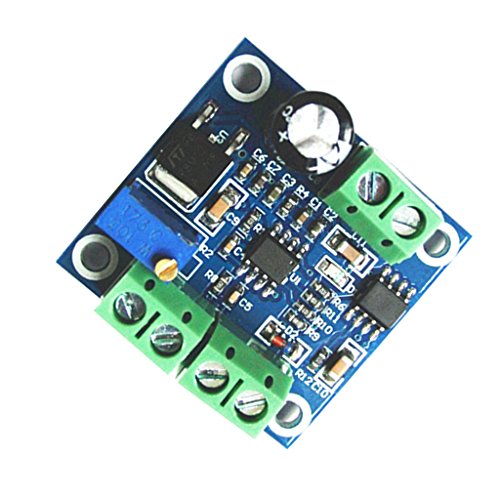

Fenteer 高性能　周波数 - 電圧 コンバータ　変換モジュール　0-1KHZ〜0-10V　実用性

商品説明

説明:

- それは周波数パルス信号をアナログ電圧信号に変換し、0-1KHz周波数信号を0-10V電圧出力に変換することができます
- 調整周波数は出力電圧を変えることができ、PLCと周波数変換器の間のインターフェイス変換、またはモーションコントロールカードや周波数変換器などのインターフェイスマッチングコントロール機会に適用することができます
- ポテンショメータを調整すると、周波数と電圧の関係を較正できます
- 信号入力ポートはオプトカプラアイソレーションを採用しており、優れた耐干渉性を保証しています。
- F / V変換器モジュールの場合、応答時間は約0.3〜0.5秒です。周波数を一度に大きなマージンで調整する場合は、一定の応答時間が必要です。

仕様:

- 動作電圧：13.5V〜30V
- 入力周波数範囲：0-1KHZ
- 出力電圧範囲：0-10V
- サイズ：約35mm×33mm×14mm
使用方法
- VCC：動作電源
- GND：電源グランド
- F：入力周波数パルス信号
- GND：入力グランド
- VOUT：出力対応電圧
- GND：出力グランド。モジュールの共通基盤
- 動作電圧をVCCとGNDに接続してください。ボードとデバイスの損傷を避けるため、逆さまにしないでください。
- 周波数パルス信号をFに接続すると、対応する電圧出力がVOUTにあります。
- 入力と出力の対応関係：100HZ = 1V、1KHZ = 10V。
- 使用間の対応に偏差がある場合は、ボード上のポテンシオメータを調整して校正してください。
- モジュールの精度は1％であり、高い精度が要求される分野には適用できません。
- 異なる周波数を入力すると、出力は特定の電圧に対応します。
- 入力パルスレベルは5V、12V、24V、シリアル抵抗は不要です。しかし、信号周波数を入力すると、時間は0.5秒以上になるはずです
- PLCで使用したい場合は、NPNをサポートしています。 GND線があることを確認してください
- エンコーダで使用したい場合は、エンコーダを0.5秒以上一定回転させる必要があります

パッケージに含まれるもの:

1ｘ周波数 - 電圧コンバータモジュール
