Fenteer DIYキット　ドットマトリクスモジュール　MCU制御　LEDディスプレイモジュール　Arduino対応　

商品説明

説明:

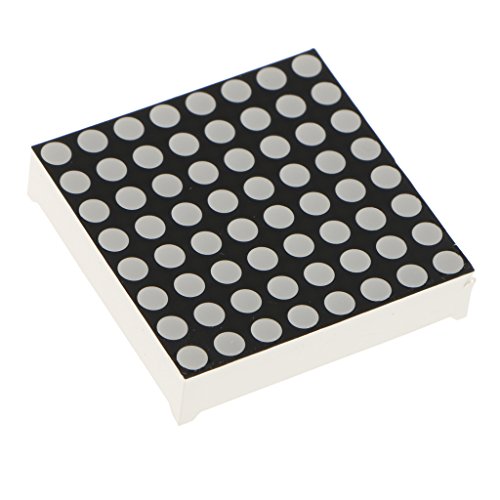

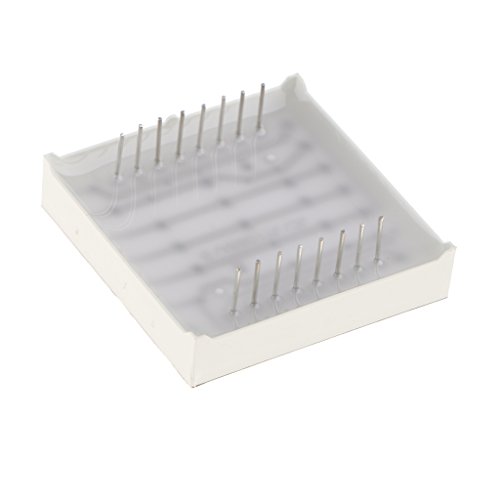

- 1つのモジュールで8 x 8の共通カソードドットマトリックス
- 入出力インターフェイスでは、複数モジュールのカスケーディングをサポート
- 使用電圧：5V
- 固定ネジ穴4個付き、アパーチャ3mm
- サイズ：約32×32×1.3mm

仕様:

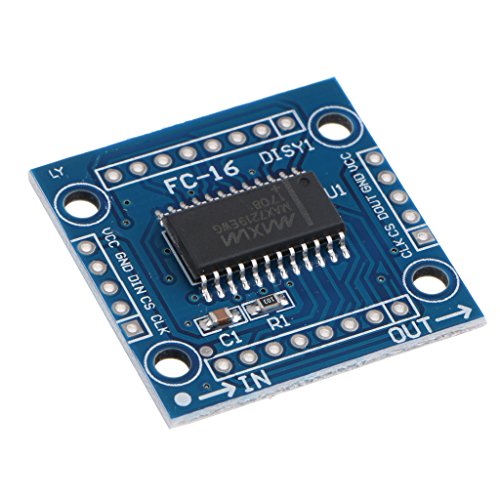

- MAX7219は、マイクロプロセッサと8ビットデジタル7セグメントデジタルLEDディスプレイを接続するシリアル入力/出力共通カソードディスプレイドライバです。バーグラフディスプレイまたは64個のLEDに接続することもできます。オンチップBタイプBCDエンコーダ、マルチスキャン回路、セグメント・ワード・ドライバ、および各データを格納する8 * 8スタティックRAMを含みます。各LEDのセグメント電流を設定するために使用できる外部レジスタは1つだけです。
- 便利な4線式シリアルインタフェースを汎用マイクロプロセッサに接続することができます。更新時にすべての表示を更新せずに各データをアドレス指定することができます。 MAX7219では、ユーザが各データをエンコードするかどうかを選択することもできます。
- デバイス全体には、150μAの低電力シャットダウンモード、アナログおよびデジタルの輝度制御、1〜8ビットのデータを表示できるスキャンリミットレジスタ、およびすべてのLEDが発光する検出モードが含まれています。
- ドットマトリックスを駆動するには3つのIOポートしか必要ありません！ドットマトリックスディスプレイにはちらつきはありません！サポートカスケード！

配線方法：
- モジュールの左側が入力ポート、右側が出力ポートです
- 1つのモジュールを制御する場合は、入力ポートをCPUに接続するだけで済みます
- 複数のモジュールがカスケード接続されている場合、第1のモジュールの入力はCPUに接続され、出力は第2のモジュールの入力に接続され、第2のモジュールの出力は第3のモジュールの入力に接続され、以下同様である。
- 51マイクロコントローラを例に取る：
- VCC→5V
- GND→GND
- DIN→P2.0
- CS→P2.1
- CLK→P2.2

パッケージに含まれるもの:

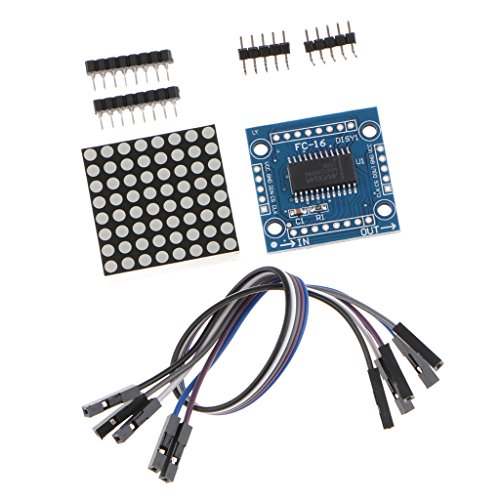

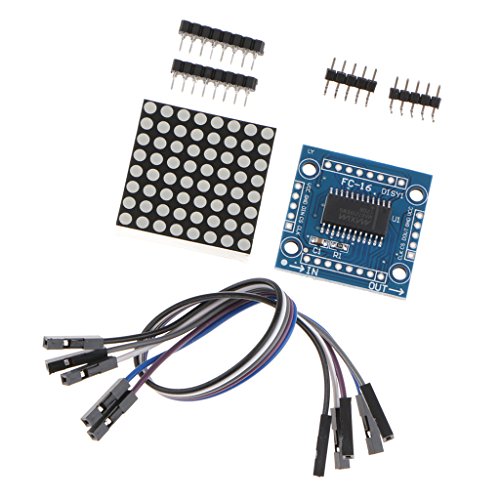

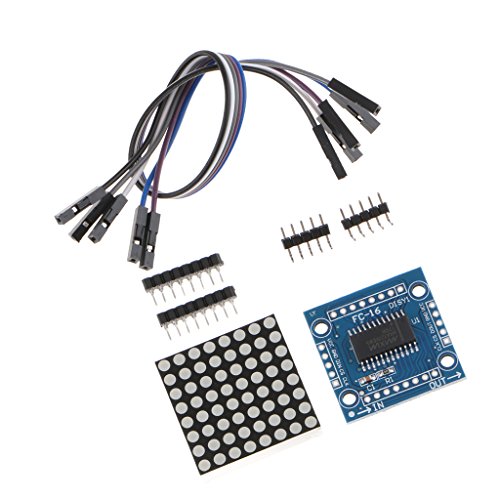

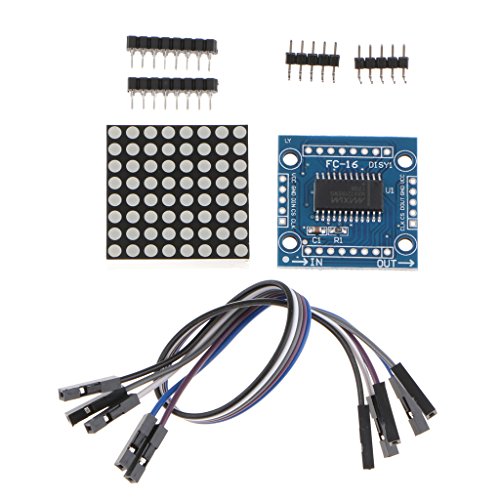

1×MAX7219ドットマトリックスモジュール
1 x MCU制御LEDディスプレイモジュール

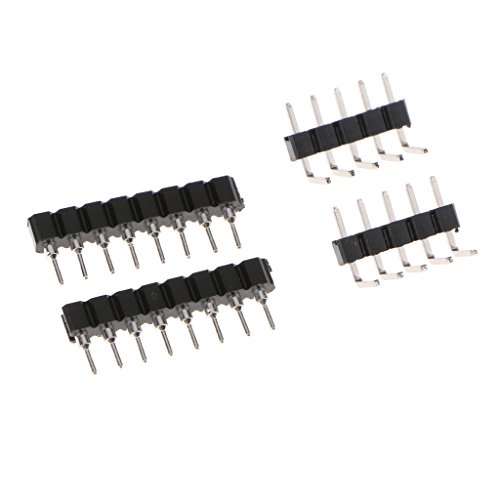

2×ロングピンヘッダー
2×ショートピンヘッダー

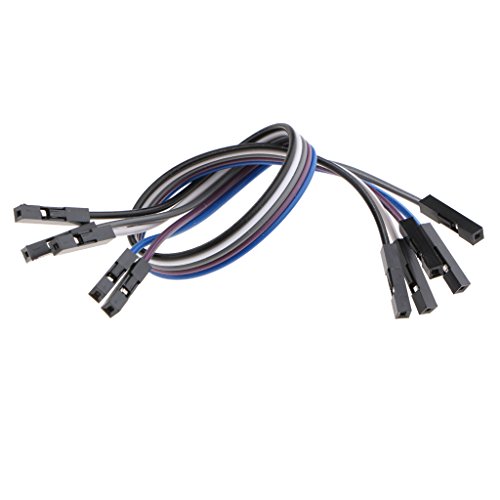

1×ワイヤー
