Fenteer 周波数　0.1MHz-1000MHz 8LED 　サーモメーター　カウンター　テスター　３色　 - 緑

商品説明

説明:

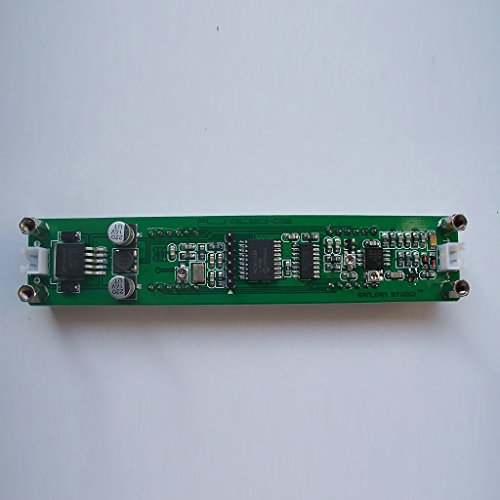

- マイクロチップのPIC16F648A、2.4 GHz周波数メーター。

- 温度補償された電圧制御水晶発振器（2.5ppmのVC-TCXO）を使用する。

- ユニークなゲート制御と正確な時間アルゴリズム（非時間割り込み）。

- ゲート（表示リフレッシュ）時間0.01秒/0.1秒/1.0秒、リアルタイム表示周波数値。

- シングルエンド入力設計、3チャネル周波数測定（低チャネル/高チャネル/自動チャネル）

- デュアル周波数設計、値、IF /ダウンモードは個別にプリセットすることができます。

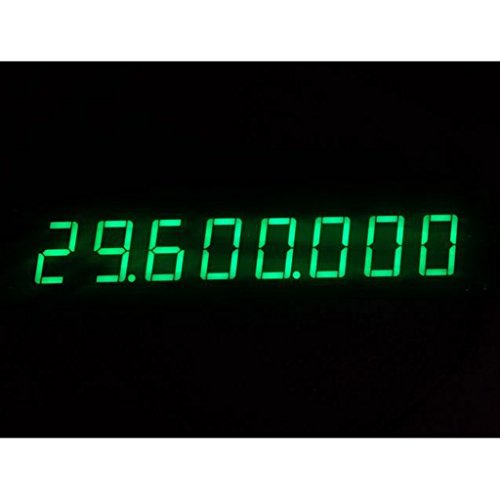

- 0.56インチの高輝度デジタルディスプレイを8つ使用して、8つの明るさを調節できます。

- 回路はシンプルで合理的な構造、2ボタン制御、簡単な操作です。

- 設定は自動的に保存され、直接起動します。

仕様:

- 1.ゲート時間：

- 0.01 S

- 0.10 S

- 1.0 S

- 2.測定チャンネル（チャンネルは低インピーダンス）：

- 低チャネル

- 測定範囲：0.1MHz〜60MHz

- 精度：±100Hz（0.01sゲート時間）

- ±10Hz（0.1秒ゲート）

- ±1Hz（ゲートが1.0秒の時）

- 低チャネル感度：

- 0.1MHz〜10MHz：60mVPPより良好

- 10MHz〜60MHz：60mVPPより良い

- 60 MHz〜75 MHz：テストされていない

- 高チャネル（64で割ったもの）

- 測定範囲：20MHz〜2.4GHz

- 精度：±6400Hz（ゲートは0.01秒）

- ±640Hz（0.1sゲート時間）

- ±64Hz（1.0 1sゲート時間）

- 高いチャネル感度：

- 20MHz〜30MHz：100mVPPより良い

- 30MHz〜60MHz：50mVPPより良好

- 60MHz〜2.4GHz：テストされていない

- 自動チャンネル

- 60MHzの周波数を識別する、入力信号周波数の高または低チャネルチャネルに応じて自動的に選択されます。入力信号の振幅が60MHzよりも大きい場合などは、自動的にハイ・チャンネルを選択することはできません。チャンネルは手動で高周波測定を選択する必要があります。

- 3、IF設定

- 独立したダブルIF設計では、100Hz、周波数範囲0〜99.9999MHzの最小周波数ステップを調整し、IF周波数モードを増減させることができます。

- 4.周波数リファレンス

- 5032パッケージ13.000MHzウォーミング電圧制御水晶発振器（VC-TCXO）を使用し、±2.5ppmの周波数安定性。

- 5.動作電圧

- DC入力：DC 9V〜15V（逆極性保護あり）

- 6現在

- 最大160mA（試験条件：①DC12V電源、②赤LED、③明るさ8）

- 7 8つのLEDディスプレイ、最高表示8桁。

- 8 8つのLEDの明るさは調節可能で、工場で最大の明るさに設定されています。

- 9物理的寸法、縦×横×高さ：125.5mm×25.5mm×21.5mm

- 10.成分の質46g（NW）

- 11.オンボードインターフェイス

- DC IN（電源インタフェース）：HX2.54-2Pソケット

- RF IN（信号入力）：HX2.54-2Pソケット

- ICSP（プログラミングインターフェイス）：2.54-6P Pin

サイズチャート:

サイズ：約125.5mm×25.5mm×21.5mm / 4.94x1x0.85inch

パッケージに含まれるもの:

1ｘ信号周波数カウンタ
