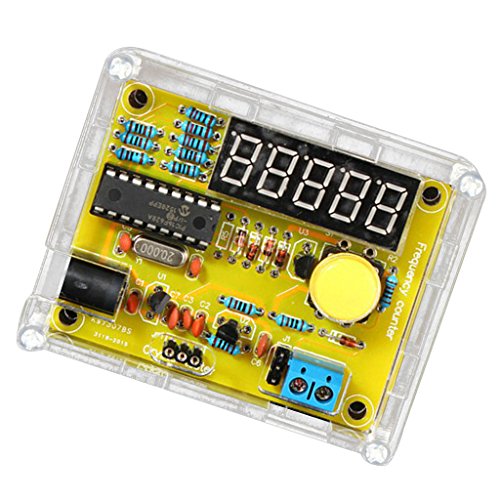

Fenteer 1Hz~50MHz　信号振幅を測定　周波数計　振動数計　自動的　テスター測定　　LED　5桁　デジタル　DIYキット　

商品説明

説明:

- テスターメーターデジタルLEDは1Hz-50MHzの水晶発振器の周波数
- 周波数は1Hz〜50MHzの
- 5桁の分解能（例えば、ディスプレイX. xxxxというkHzのX. XXXX MHzまたはXX。XXXメガヘルツ）
- 30 Vまでの信号振幅を測定します
- 4-40メーターは受動的な結晶を測定することができます
- 異なるゲート時間と自動レンジ切り替え
- 周波数オフセットのオプション加算または減算（プログラマブル）
- 少ない部品数：PIC 16F628、5セグメントLEDディスプレイを、20 MHzの水晶と数個の抵抗
- 場合には、周波数が実質的に15秒以内に自動的に表示をオフに変更しないオプション（設定）省電力モード
- USBの5VまたはDC5-12V電源を使用することができます

仕様:

- インストールの注意点溶接、次の手順を実行します。

- コンポーネントは、ローからハイに、（良好な抵抗容量マイクロスクリーン印刷面を含む）、ボードの裏面に第一原理、このような結晶、コンデンサ、抵抗、ダイオード等すなわち低溶接部品を、溶接されています。
- 溶接マイコンヘッダ、その後溶接、トライオード、ノブ、電源コンセント。
- できるだけ短いピンにサイドカッター付きバック

- デバッグの手順：

- IC PIC16F628マイクロコントローラを溶接終了後、ICの向きに注意して、インサートは、チップにダメージを与えることができます！
- ICを確認するかに対して、例えば抗はタイムリーな補正を取ります。
- チェックした後、電気は、第四デジタル管表示0は、インストールが成功したと述べました！

- のステップを使用しました：

- 信号を測定する前に、J1のジャンパキャップを切り替えてください。青端子信号入力信号振幅のための信号入力、GND GND用のINが30 Vを超えていないために、それ以外の周波数計の損傷。
- 結晶を測定する前に、水晶の周波数を測定することができる4メートル40メートル結晶にJP1インサートでJ1ジャンパキャップを切り替えてください

- 注：これは、組み立てられていないDIYキットです

パッケージに含まれるもの:

1×周波数計のDIYキット
